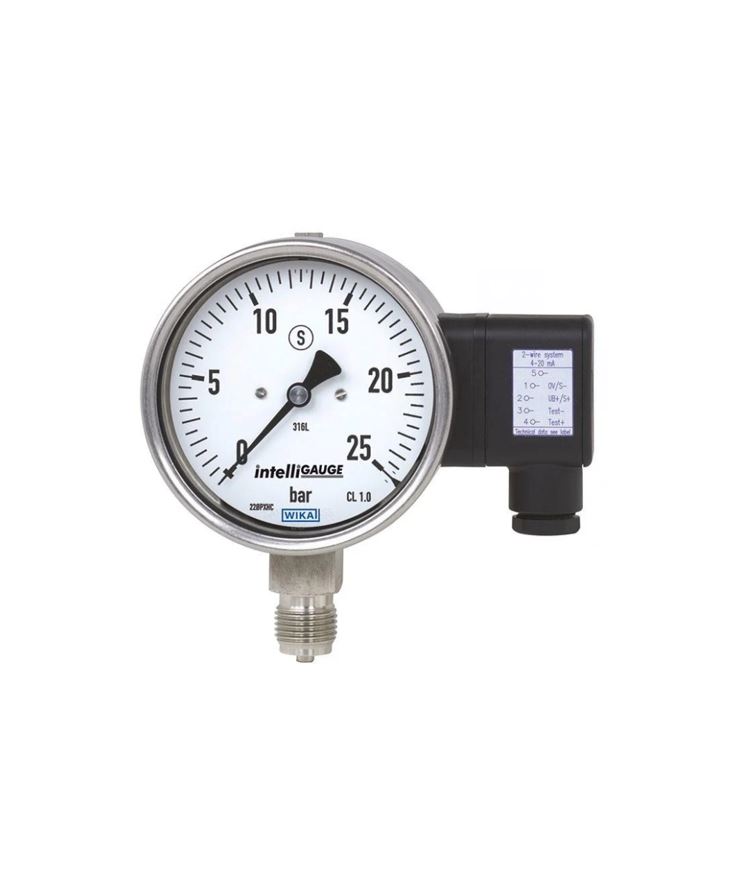

PGT23.160 bourdonov manometer z izhodnim signalom za procesno industrijo WIKA

Opis

PGT23.160 bourdonov manometer z izhodnim signalom za procesno industrijo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kjer je treba procesni tlak navesti lokalno in hkrati zaželeti prenos signala na centralno krmiljenje ali oddaljeno središče, lahko uporabimo model PGT23 intelliGAUGE® (patent, lastninska pravica: npr. DE 202007019025).

S kombinacijo mehanskega merilnega sistema in elektronske obdelave signala lahko procesni tlak varno beremo, tudi če se napetost izgubi.

Model intelliGAUGE PGT23 izpolnjuje vse varnostne zahteve ustreznih standardov in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem. Tako lahko shranite dodatno merilno mesto za mehanski prikaz tlaka.
Model PGT23 temelji na modelu 23X.30 visokokakovostnega varnostnega manometra iz nerjavečega jekla.

V celoti varjen in robusten Bourdonov sistem za merjenje cevi proizvaja vrtenje kazalca, sorazmerno s tlakom. Elektronski kotni dajalnik, preizkušen v avtomobilskih aplikacijah, ki so ključnega pomena za varnost, določa položaj kazalne gredi – je brezkontaktni senzor in je zato popolnoma brez obrabe in trenja. Iz tega nastane električni izhodni signal, sorazmeren tlaku, 4 … 20 mA.

Elektronski senzor WIKA, integriran v visokokakovostni manometer, združuje prednosti prenosa električnega signala s prednostmi lokalnega mehanskega zaslona.

Merilni razpon (električni izhodni signal) se samodejno prilagodi skupaj z mehanskim prikazom, tj. lestvica v celotnem merilnem območju ustreza 4 … 20 mA.

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

• IVM zaporni in odzračevalni ventil s prirobnico WIKA
• IV10 igelni ventil za merilnike tlaka WIKA
• IV11 večportni igelni ventil za merilnike tlaka WIKA
• IV20 zaporni in odzračevalni ventil za merilnike tlaka WIKA
• IV21 zaporni in odzračevalni ventil za merilnike tlaka WIKA

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.

Področja uporabe, aplikacije PGT23.160

• pridobitev in prikaz procesov
• izhodni signal 4 … 20 mA za prenos procesnih vrednosti v nadzorno sobo
• preprost, berljiv, analogni zaslon na kraju samem, ki ne potrebuje zunanjega napajanja
• procesna industrija: kemična industrija, petrokemična industrija, nafta in plin, proizvodnja električne energije, voda in odpadne vode

ELPRO poimenovanje: MAN-PGT23.160
