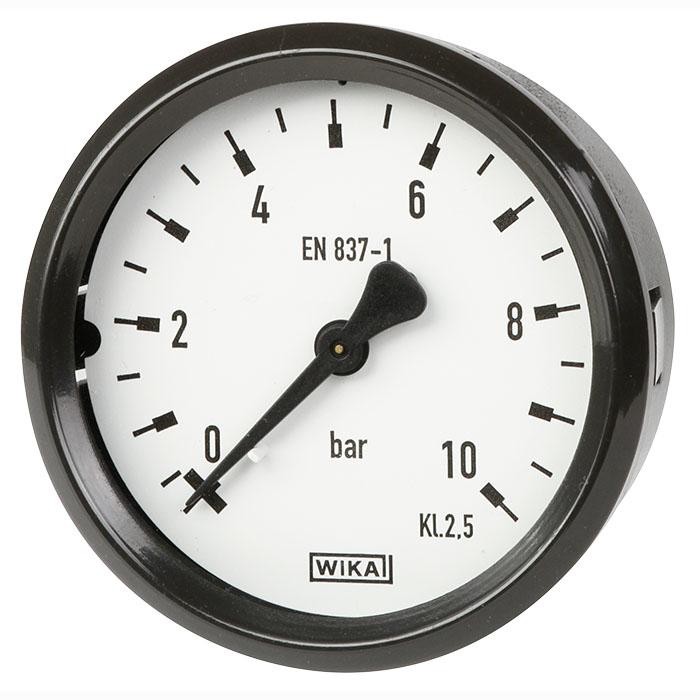

111.26 manometer z bourdonovo cevjo WIKA

Opis

111.26 manometer z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Model 111.26 je bil posebej zasnovan za pritrditev na ploščo in imat zato procesno povezavo s pritrditvijo nazaj.

Merilniki tlaka modela 111 temeljijo na preizkušenem Bourdonovem merilnem sistemu. Pri tlaku se odklon Bourdonove cevi, sorazmeren vpadnemu tlaku, prenese na gibanje prek povezave in se prikaže.

Zaradi enostavne namestitve so plastični ohišji serije pritrdilnih plošč že opremljeni s pritrdilno prirobnico.

Model 111.26 je pritrjen na ploščo s “zaskočno namestitvijo” z uporabo stranskih lokirnih ušes na ohišju. Poleg tega lahko za model 111.26 dobite metalizirane sprednje okvirje.

Serija plošč za pritrditev na ploščo modela 111 je na voljo tudi v specifičnih različicah, npr. z individualno postavitvijo številčnice.

Tehnične specifikacije

• standard: EN 837-1, ASME B40.100
• nominalna velikost v mm: 40, 50, 63, 80
• razred točnosti: 2.5
• razpon lestvice: 0 … 400 bar
• omejitev tlaka:
  • enakomerno: 3/4 x vrednost celotne skale
  • niha: 2/3 x vrednost celotne skale
  • kratek čas: vrednost celotne lestvice
• dovoljena temperatura
  • okolica: -20 … 60 °C
  • srednje: največ 60 °C
• procesna povezava: bakrova zlitina (več, glej tehnični list)
• tlačni element: bakrova zlitina, tip C ali spiralni tip

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• pnevmatika
• medicinski inženiring
• ogrevanje in klimatizacija
• za plinasta in tekoča sredstva, ki niso visoko viskozna ali kristalizirajo in ne bodo napadla delov bakrove zlitine
