Opis

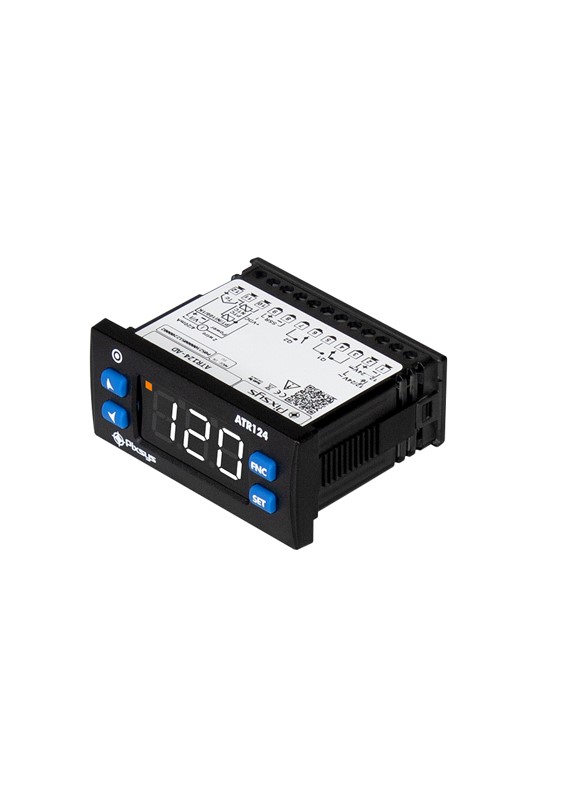

Pixsys ATR124 PID regulator z dvema nastavitvenima vrednostima in NFC konfiguracijo je prikazovalnik oziroma krmilnik z dvema nastavitvenima vrednostima in svetlo belim 3-mestnim LED zaslonom. Njegov niverzalni vhod je združljiv z vsemi PyroCouple senzorji. Programske funkcije vključujejo krmiljenje VKLOP/IZKLOP, popolnoma konfiguriran PID z avtomatskim nastavljanjem in PID za ogrevanje in hlajenje z mrtvim pasom.
ATR124 Pixsys je preprosta in cenovno ugodna rešitev za prikaz odčitka temperature iz Pyrocouple infrardečih temperaturnih senzorjev CALEX.
Prednosti Pixsys ATR124
- nadomešča ATR121
- cenovno ugoden PID regulator
- montaža na ploščo (32 V mm x 74 Š mm)
- 2 nastavitveni točki
- univerzalni vhod za senzorje, vključno s tokom, napetostjo, termočlenom, RTD itd.
- relejni in SSR izhodi
- univerzalna napajalna napetost 24 do 230 V AC/DC ali 12 do 24 V AC/DC
- nastavitve je mogoče konfigurirati prek NFC in aplikacije za telefon, upravljanje s pritiskom na gumb, programske opreme ali pomnilniške kartice
- nastavljivi načini alarma
- izbirna komunikacija RS-485 Modbus RTU
Tehnične specifikacije
- Vhodi: 1 vhod, nastavljiv za termočlene J, K, R, S ali T; Ni100; Ni120; Pt100; Pt500; Pt1000; PTC; NTC; 0 mA … 20 mA, 4 mA … 20 mA; 0 mV … 60 mV; 0 V DC … 10 V DC; potenciometer 1 kΩ … 150 kΩ
- Toleranca vhoda pri 25 °C: ±0,2 % celotnega območja ±1 digit za termočlen, uporovno tipalo in V / mA
- Impedanca zanke:
- 0 V … 10 V: Ri > 110 kΩ
- 0 mA … 20 mA: Ri < 5 Ω
- 0 mV … 40 mV: Ri > 1 MΩ
- Nastavitvene točke: 2 nastavitveni točki: ena za regulacijo; ena za alarm
- Izhodi: 1 ali 2 relejna izhoda, odvisno od modela + 1 SSR izhod. En izhod se lahko dodeli vsaki nastavitveni točki
- Relejni izhodi: releji 5 A, 250 V AC, uporovno breme
- SSR izhod: SSR 12 V, 25 mA, minimalno breme 1 mA; Open/Close logika, časovno proporcionalno
- Digitalna komunikacija: samo modeli -T: RS-485 Modbus RTU Slave, 1200 baud … 115200 baud, galvansko izolirano
- Način alarma: absolutni / pragovni, pasovni, visoko / nizko odstopanje. Opcijski ročni reset
- Regulacijsko delovanje: ON/OFF s histerezo; P, PI, PID, PD časovno proporcionalno, z ročnim ali samodejnim uglaševanjem; dvojni ogrevalno/hladilni PID; Open/Close logika za krmiljenje motornega ventila
- Konfiguracija: preko tipk, NFC (MyPixsys aplikacija), pomnilniške kartice ali programske opreme MyPixsysLab. Parametri zaščiteni z geslom
- Kompenzacija hladnega spoja: samodejna kompenzacija od -25 °C … 85 °C
- Točnost hladnega spoja: 0,1 °C / °C
- Zaslon: 3-mestni bel LED z nastavljivo decimalno vejico; LED statusni indikatorji
- Točnost: 0,5 % ±1 digit za termočlen / RTD; 0,2 % ±1 digit za mA / V
- Čas vzorčenja: do 2,1 ms, do 470 Hz; nastavljivi programski filtri za upočasnitev odziva na vhodu in zaslonu
- Napajalna napetost: 24 V AC/DC … 230 V AC/DC ±15 % ali 12 V AC/DC … 24 V AC/DC ±10 %, odvisno od modela. Vsi modeli izolirani
- Poraba energije: 5 W, modeli -ABC; 4,5 W, modeli -AD
- Delovna temperatura: 0 °C … 45 °C
- Delovna vlažnost: 35 % RV … 95 % RV
- Tesnjenje: sprednja plošča IP65 z tesnilom; ohišje in priključne sponke IP20
- Dimenzije: 32 mm H × 74 mm W × 53 mm D
- Oznake izdelka: CE, UL, skladno z RoHS
Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.
Dodatki
- pomnilniška kartica USB za hitro konfiguracijo številnih krmilnikov
- programska oprema MyPixsysLab za konfiguracijo
- modul Bluetooth za konfiguracijo prek naprav iOS
