Pixsys ATR144 PID regulator/indikator z NFC, CALEX

Opis

Pixsys ATR144 PID regulator/indikator z NFC z dvema svetlima zaslonoma in univerzalnimi analognimi vhodi za skoraj vse industrijske senzorje.

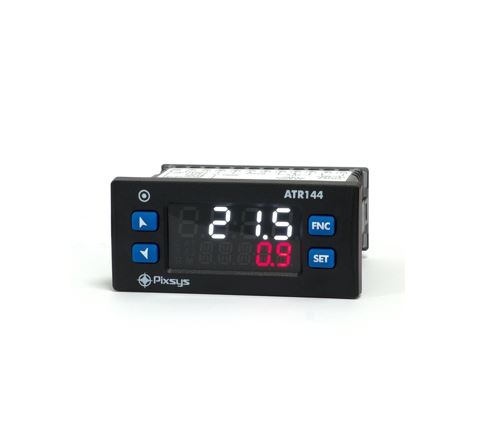

Indikatorski krmilnik ima dvojni beli in rdeči LED zaslon, ki omogoča hkraten prikaz procesne spremenljivke in nastavljene vrednosti.

Vgrajeno stikalno napajanje podpira širok razpon napajanja od 24 V AC/DC do 230 V AC/DC in zagotavlja galvansko izolacijo. Analogni vhod je mogoče izbrati za skoraj vse industrijske senzorje, vključno s tipi, ki se pogosto uporabljajo v hlajenju, klimatizaciji, splošni proizvodnji in številnih drugih industrijskih aplikacijah.

Uporabljajo se lahko tudi potenciometri s polnim razponom od 1 kΩ do 150 kΩ. Funkcija »zaskočitve« omogoča hitro kalibracijo in enostavno nastavitev minimalnih, maksimalnih in ničelnih vrednosti neposredno s sprednjimi tipkami.

Na voljo so tri nastavljene vrednosti za krmilne in/ali alarmne funkcije. Dodeliti jih je mogoče dvema relejnima izhodoma ali izhodu SSR. Glavni krmilni rele je nazivno 8 A, alarmni rele pa 5 A. Alarmni načini vključujejo prag, pas in odstopanje. Na voljo je tudi logika odpiranja/zapiranja za motorizirane ventile.

Programske funkcije vključujejo krmiljenje VKLOP/IZKLOP, PID krmiljenje z avtomatskim nastavljanjem in PID krmiljenje ogrevanja in hlajenja z nevtralnim območjem. Na voljo je tudi različica z enim izhodom, 1 relejem in SSR izhodom, s serijsko komunikacijo RS485 in protokolom Modbus-RTU/Slave za nadzorne sisteme.

Zaščita sprednje plošče IP65 je mogoča z uporabo opcijskega tesnila. Na voljo je tudi opcijska pomnilniška kartica, ki omogoča kopiranje vseh konfiguracijskih parametrov iz enega krmilnika v drugega brez napajanja naprav.

Programska aplikacija LabSoftView za Windows omogoča nastavitev parametrov in spremljanje z računalnika. Na zahtevo je na voljo posebna različica programske opreme, ki združuje osnovno regulacijsko zanko s funkcijo časovnika.

Prednosti

• 4-mestni PID regulator
• dvojni svetli LED zasloni
• enostavna konfiguracija prek NFC z aplikacijo za Android
• vgrajeni elementi za konfiguracijo
• širok razpon napajalne napetosti 24 V AC/DC do 230 V AC/DC
• relejni in SSR izhodi
• izbirna komunikacija RS485 Modbus
• univerzalni senzorski vhod za tok, napetost, termočlen, RTD, termistor itd.

Tehnične specifikacije

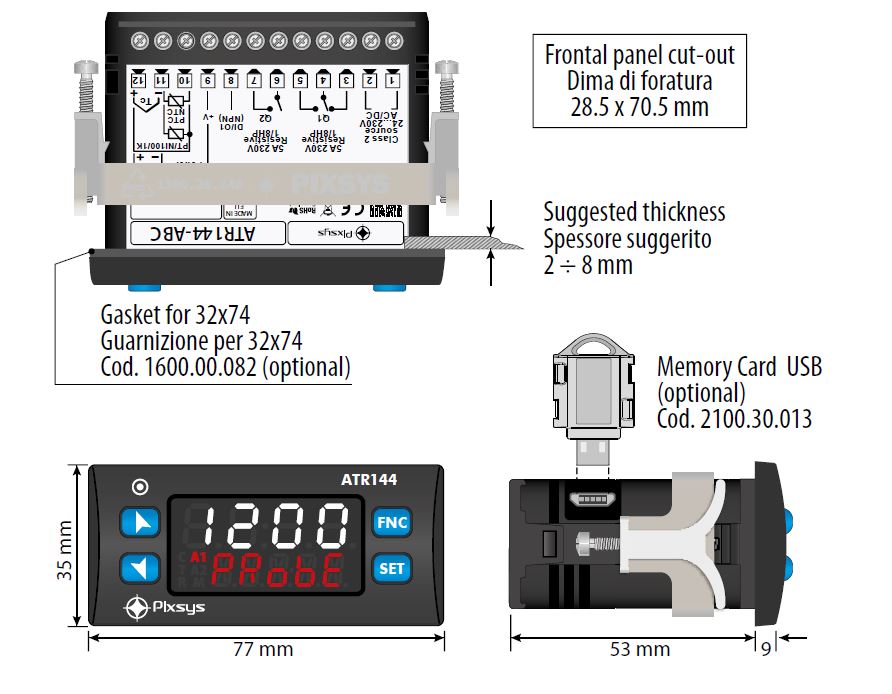

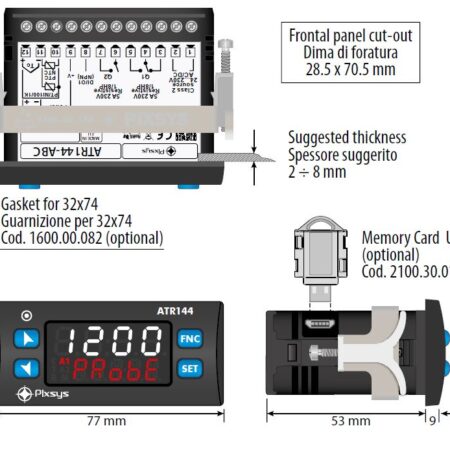

• Dimenzije: 32 mm H × 74 mm W × 53 mm D
• Napajalna napetost: 24 V AC/DC … 230 V AC/DC z 2,5 kV galvansko izolacijo
• Poraba energije: 5 W
• Zaslon:
  • 4-mestni bel LED, višina številk 9,6 mm
  • 5-mestni rdeč LED, višina številk 7 mm
• Delovni pogoji: 0 °C … 45 °C, 35 % RV … 95 % RV
• Vhodi:
  • 1 analogni vhod, nastavljiv za:
    • termočlen: J, K, R, S, T, N, B
    • RTD: Pt100, Pt500, Pt1000, Ni100
    • termistor: PTC, NTC
    • tok: 0 mA … 20 mA, 4 mA … 20 mA
    • napetost: 0 V DC … 10 V DC, 0 mV … 60 mV
    • potenciometer: 1 kΩ … 150 kΩ
  • 1 ali 2 digitalna vhoda, nastavljiva za spremembo nastavitvene točke, hold, run, tuning, start/stop ali zaklep konfiguracije

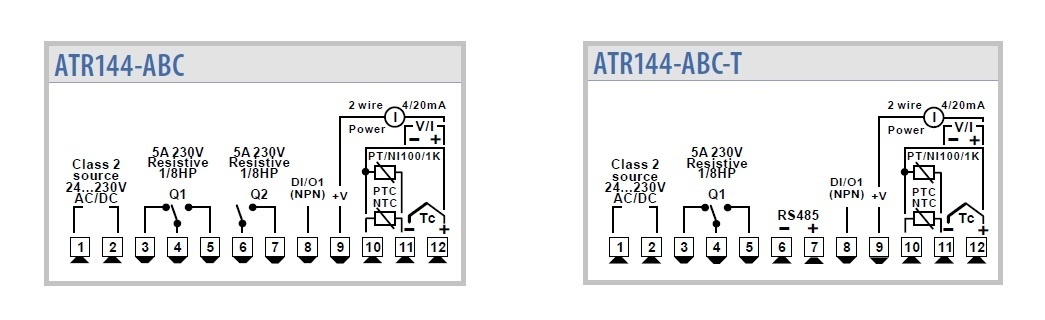

• Izhodi:
  • 1 ali 2 releja, glejte modele, 5 A, 250 V AC uporovno
  • 1 SSR, 12 V DC, največ 25 mA
• Serijska komunikacija: modeli -T: RS485 Modbus RTU Slave, 4800 baud … 115200 baud
• Regulacijski algoritmi: ON/OFF s histerezo, P, PI, PID, PD časovno proporcionalno
• Uglaševanje: ročno ali samodejno
• Čas vzorčenja: programabilno do 2,1 ms, frekvenca do 470 Hz
• Tesnjenje:
  • sprednja plošča: IP65 s tesnilom
  • ohišje in priključne sponke: IP20
• Zaščita podatkov: zaklep nastavitvene točke; parametri zaščiteni z geslom
• Konfiguracija: preko NFC z brezplačno Android aplikacijo; preko tipk na sprednji strani regulatorja; preko USB pomnilniške kartice, opcijsko; PC programska oprema, opcijsko; preko EASY-UP kod

Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.
