Opis
STR571 je vsestranski vmesnik in prikazovalna enota za senzorje Modbus, I/O module, pretvornike signalov in druge naprave Modbus na splošno.
Na podrejene naprave Modbus je mogoče prebrati ali zapisati do 8 spremenljivk, pri čemer so spremenljivke prikazane na zaslonu številčno ali v besedilu.
Opis in merske enote vsake spremenljivke je mogoče konfigurirati, prikaz podatkov pa je mogoče spremeniti.
Hkrati so lahko prikazane do 4 spremenljivke. Velikost besedila se samodejno spremeni glede na število prikazanih spremenljivk.
Digitalni vhodi omogočajo priklop rotacijskega dajalnika, ki še olajša navigacijo po prikazanih podatkih in konfiguracijskem vmesniku, ali priklop na panelne gumbe s programabilnimi funkcijami.
Prednosti
- branje ali pisanje 8 spremenljivk iz senzorjev Modbus
- istočasno si oglejte do 4 spremenljivke na stran, z 2 stranmi
- združljiv z vsemi infrardečimi temperaturnimi senzorji Calex Modbus in drugimi napravami Modbus
- izoliran vmesnik RS485 Modbus Master
- multimaster – do 16 nadrejenih STR571 v istem omrežju podrejenih
- RS485 Modbus Slave vmesnik za povezavo v večje omrežje
- 2 izhoda alarmnega releja in vhodi za zunanji nadzor
Tehnične specifikacije
Komunikacije in izhodi
- komunikacije in izhodi: 1 x RS485 Modbus RTU Master vmesnik, podpira 8 kanalov, npr. za temperaturne senzorje PyroMiniBus
- Modbus Slave: RS485 Modbus RTU Slave vmesnik
- vhodi: 3 digitalni vhodi, ki omogočajo povezavo zunanjih krmilnikov, kot je rotacijski dajalnik: 2 x PNP/NPN vhoda, npr. omogočiti izhode, ponastaviti alarme, zakleniti konfiguracijo, povečati/zmanjšati vrednost; 1 x PNP vhod, ki ga je mogoče programirati za izbiro vrednosti
- izhodi: 2 alarmna releja, nastavljiva, nazivna 250 V AC, 2 A, vklop/izklop, s histerezo
Splošno
- zaslon: OLED enobarvno rumen
- napajalna napetost: 24 … 230 V AC / DC ± 10 % 50/60 Hz (z 2500 V galvansko ločitvijo)
- poraba energije: 6 VA
Mehansko

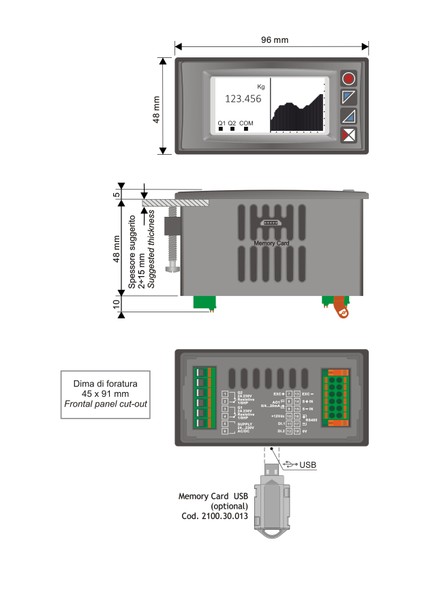

- dimenzije ohišja: 96 x 48 (spredaj) x 48 mm (1/8 DIN)
- material ohišja: polikarbonat V0
- teža: približno 165 g
- ožičenje: odstranljive sponke z vzmetno ključavnico
- konfiguracija: prek vgrajenih gumbov za upravljanje z uporabo preprostega menijskega sistema
Okoljski pogoji
- temperatura: območje delovanja 0 … 45 °C
- vlažnost: območje delovanja 35 … 95 % RV (brez kondenzacije)
- zaščita:
- sprednja plošča: IP54 (IP65 s tesnjenjem)
- kontejnerski terminali: IP20
Funkcije programske opreme
- 8 spremenljivk: 8-kanalno upravljanje podatkov, ogled 1 do 4 spremenljivk na vsaki strani, besedilni opis vsake spremenljivke (največ 16 znakov), ki ga je mogoče urejati, merske enote za vsako spremenljivko (največ 5 znakov), 1, 16 ali 32-bitni podatki format, prikaz besedila, ki ga je mogoče urejati, za spremenljive vrednosti med 0 in 4, nastavljiva vrednost prikaza (odmik, ojačanje, meje, sprememba merila).
- 2 alarma: VKLOP-IZKLOP s histerezo
- alarmni način: absolutni/prag, pas z možnostjo izbire načina aktivacije (trenutna/zakasnjena/zadrževalna/z digitalnim vhodom), aktivacija po serijski liniji
- multimaster: povežite do 16 x STR571 master naprav na isto omrežje Modbus
- jezik vmesnika: angleški, italijanski, nemški, francoski, španski
- možnosti: izbirni kodirnik na sprednji plošči za lažji vnos podatkov
Številke modelov
- STR571-1ABC-T128: 8-kanalni indikator Modbus na plošči
- možnosti (kontaktirjte nas):
- združljivi infrardeči temperaturni senzorji
- rotacijski kodirnik
