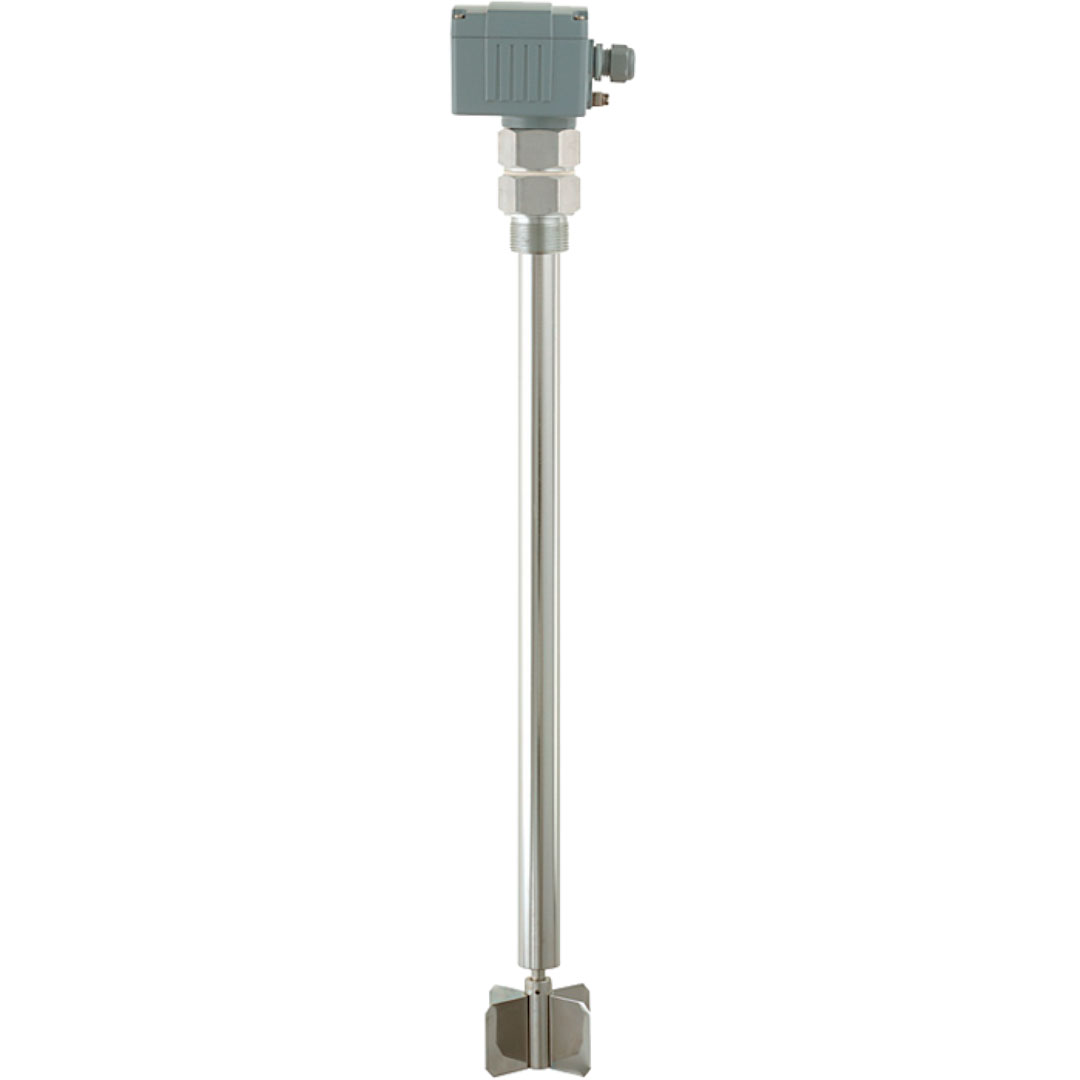

DF28 MOLOSroto nivojsko rotacijsko stikalo Mollet

Opis

DF28 MOLOSroto nivojsko rotacijsko stikalo je primerno za merjenje nivoja v silosih različnih velikosti. Ima možnost podaljševanja zaščitne cevi do 6.000 mm.

DF28 nivojsko stikalo je sestavljeno iz ohišja, procesnega priključka in cevi oziroma tipala.

Ohišje je lahko narejeno iz aluminija ali nerjavečega jekla in so dobavljiva tudi za Ex območja (prah in plin). Stopnja zaščite ohišja je IP66.

Procesni priključek je dobavljiv v izvedbi navoja, prirobnice ali hitre spojke. Tipalo se konstantno vrti. Ko nivo materiala doseže tipalo, se le ta ustavi in pošlje signal krmilju.

Lastnosti DF28 MOLOSroto

• zaščitna cev pred visokimi prečnimi obremenitvami do največ 6.000 mm dolžine
• možni ležajni in tesnilni obroč na koncu cevi preprečuje nalaganje prahu v cevi in omogoča kakršenkoli namestitveni položaj
• nanj ne vpliva tlak, temperatura, prah, strjevanje in prevodnost materiala
• uporabno na vseh območjih z potencialno eksplozivnimi ozračji
• vsestransko in splošno uporabno
• fantastično razmerje med ceno in zmogljivostjo
• visoka zanesljivost
• neprekinjeno delovanje brez vzdrževanja
• enostavna namestitev

Uporaba

DF28 je nivojsko rotacijsko stikalo za merjenje nivoja z zaščitno cevjo za razsuti tovor (sipki material), kot je prah, granulat, drobno in grobo zrno. V različnih uporabah DF28 zanesljivo in natančno prikazuje maksimalne ali minimalne ravni polnjenja.

Zato se uporablja v različnih panogah kot:

• detektor visoke ravni v lijaku za smukec v prahu v proizvodnji kozmetike
• naprava za nadzor nivoja v zabojniku za pepel izgorelega lesenega prahu do 500 °C
• spremenljiv indikator polnosti z nastavljanjem višine v dozirnem rezervoarju za prehrambeno industrijo
• detektor polnosti v žitnem silosu za velike žitne mline
• detektor polnosti v silosih, napolnjenih z dodatki za proizvodnjo tablet

več informacij o uporabi nivojskega rotacijskega stikala DF28 najdete v datoteki navodila za uporabo_DF28 ali primeri uporabe_DF pod zavihkom Dokumentacija.

Seznam tipičnih aplikacij Mollet naprav za merjenje nivoja

Tehnične specifikacije

• napajalna napetost: 230, 115, 48, 24 V AC / 48, 24, 12 V DC
• signalni kontakt:
  • 1 mA / 4 V DC … 2 A / 250 V AC
  • preklopni kontakt, brez potenciala
• temperatura razsutega blaga:
  • -40 … 500 °C
  • do 1200 ℃ na zahtevo
• temperatura okolja: -40 … 70 °C
• procesni tlak: -1 … 25 bar
• odobritev ATEX: DustEx in GasEx
• procesni priključek:
  • prirobnica: nerjavno jeklo ali aluminij
• material:
  • ohišje IP66: aluminij ali nerjaveče jeklo
  • podaljšek (gred in merilno rezilo): nerjaveče jeklo
  • tesnilni obroč: NBR, PTFE, VITON, grafit
• položaj montaže: vertikalno
• vzdrževanje: brez

Namestitev DF28 MOLOSroto

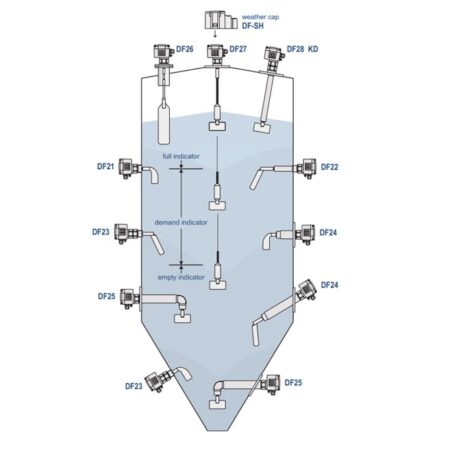

grafična demonstracija namestitve:

ATEX-možnosti

• II 1D Ex ta IIIC T70℃
• II 1/2D Ex ta/tb IIIC T80℃
• II 1/3D Ex ta/tc IIIB T80℃
• II 2G Ex db eb IIC T6
• II 1G c IIC TX/II 2G Ex db eb IIC T6

Več informacij o APEX

Vabljeni k ogledu članka

• Merjenje nivoja razsipnih snovi
• Merjenje nivoja v zaprtih sistemih kjerkoli

Ostala poimenovanja: DF28_MOLOSroto, DF28-MOLOSroto, DF28/MOLOSroto, DF28:MOLOSroto
