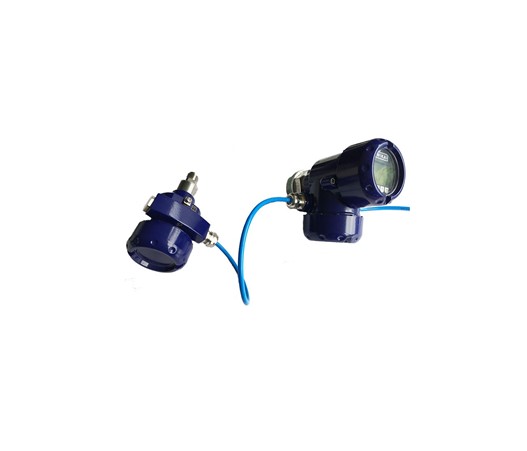

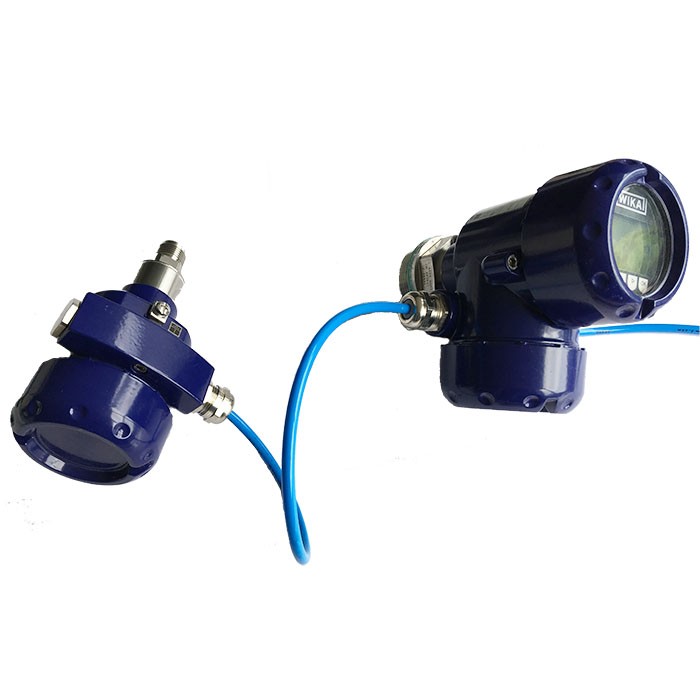

DPT-EL elektronski diferenčni procesni pretvornik, WIKA

Opis

DPT-EL elektronski diferenčni procesni pretvornik WIKA je naprava, ki zazna tlak in ga pretvori v električni signal, pri čemer je količina odvisna od pritiska ali tekočine.

V procesni industriji ima merjenje diferenčnega tlaka z uporabo primarnega in sekundarnega sklopa številne prednosti pred običajnimi metodami merjenja diferenčnega tlaka. Merilni mesti, ki sta običajno oddaljeni več metrov, sta povezani s prilagodljivim kablom, ki ga je mogoče preprosto napeljati.
S tem odpade potreba po kapilarah, katerih namestitev je zahtevna in so občutljive na temperaturne spremembe.

Kombinirati je mogoče dva enaka ali dva različna instrumenta. Pogoj je, da se eden od instrumentov uporablja kot primarni instrument.
Ta obdeluje izmerjene vrednosti, ki jih posredujeta oba posamezna instrumenta. Z notranjim izračunom se določi razlika v tlaku, ki se nato prek tokovne zanke ali vodila (bus sistema) posreduje krmilniku. Sekundarni instrument primarnemu instrumentu prek vodila posreduje le izmerjene vrednosti.

Možnosti kombiniranja in prilagodljiva povezava pogosto omogočajo konfiguracijo, pri kateri za ločevanje od procesnega medija niso več potrebni membranski ločilniki. Tako se lahko na primer na dnu posode uporabi sistem s poravnano membrano, medtem ko odprt procesni priključek v zgornjem delu rezervoarja ne predstavlja težave pri merjenju tlaka plina nad tekočino.

Zlasti pri posodah, ki so pogosto postavljene na prostem, je težavno, če sonce sije na kapilare. Povečanje tlaka zaradi temperaturnih vplivov pogosto popači rezultat meritve.
Kabel, ki se uporablja za elektronsko merjenje diferenčnega tlaka, ob segrevanju skorajda ne vpliva na rezultat meritve.

Glavne značilnosti

• enostavna namestitev brez zapletov
• montaža možna brez membranskega ločilnika
• odprava kapilar, ki se lahko zlahka prepognejo
• za uporabo v sistemih s stopnjo varnosti SIL 2 (SIL 3)
• možnost kombiniranja z dvema različnima izvedbama oddajnikov: modelom IPT-2x in/ali modelom CPT-2x

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• kemična in petrokemična industrija
• procesna tehnika
• farmacevtska industrija
• industrija hrane in pijač
• območja z nevarnostjo eksplozije

Preberite si članek

• FARMACIJA- Nadzor nivoja z diferenčnim tlakom

ELPRO poimenovanje: TP-DPT-EL

Dodatne podrobnosti

Tehnični podatki

• enostavna namestitev brez zapletov
• montaža možna brez membranskega ločilnika
• odprava kapilar, ki se lahko zlahka prepognejo
• za uporabo v sistemih s stopnjo varnosti SIL 2 (SIL 3)
• možnost kombiniranja z dvema različnima izvedbama oddajnikov: modelom IPT-2x in/ali modelom CPT-2x
