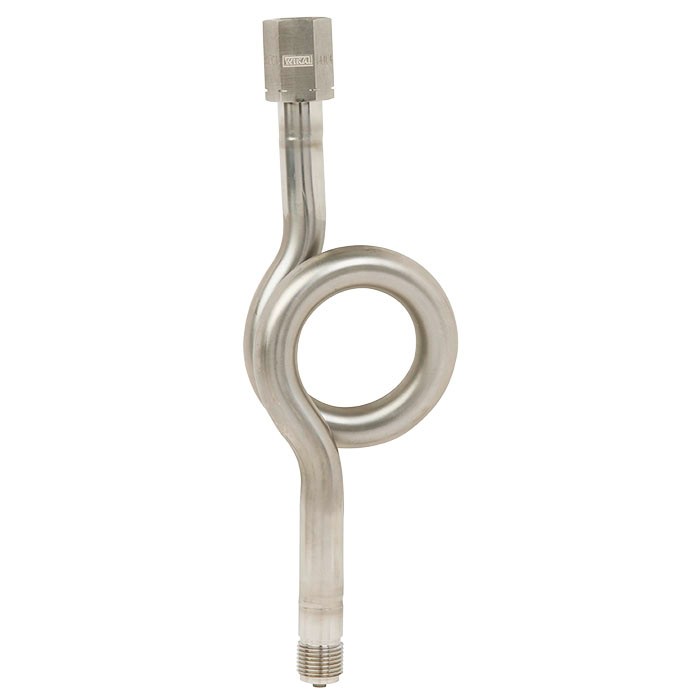

910.15 sifon za merilnike tlaka, WIKA

Opis

910.15 sifon za merilnike tlaka WIKA

se glede na geometrije manometrskih zank (sifonov) v skladu s standardom DIN 16282 delijo na izvedbe v obliki črke U in izvedbe v obliki trobente. Te različice so na voljo s priključkom z navojem (obliki A in C) ali priključkom za varjenje (obliki B in D) na strani procesa.

Poleg standardiziranih manometrskih zank so na voljo tudi priključki z navoji NPT v skladu z DIN 16282 ter različice po industrijskih standardih.

V notranjosti zanke se zbira kondenzat, ki preprečuje vdor vročega medija v merilnik tlaka. Pred zagonom tlačnega voda je priporočljivo zanko napolniti s hladilno ločilno tekočino.

Zanke v obliki črke U so namenjene vodoravnemu odvzemu tlaka, zanke v obliki trobente pa navpičnemu odvzemu tlaka.

Kompaktna oblika z optimizirano dolžino zmanjšuje vpliv tresljajev ter ščiti merilnik tlaka pred tlačnimi konicami in pulzacijami.

Za aplikacije, ki ne zahtevajo manometrske zanke, ponujamo priključne cevi v ravni ali kotni izvedbi (cevno koleno 90°).

Glavne značilnosti

• kompaktna izvedba, primerna za uporabo v pogojih z vibracijami
• kombinacija ventilov in merilnih instrumentov (priključni sklop) po meri naročnika na zahtevo
• dovoljene temperature do 550 °C
• nazivni tlaki do 420 barov

Uporaba

• zatiranje sunkov tlaka in pulziranja v mediju
• hladilni element za zaščito pred prekomernim segrevanjem tekočin, plinov in hlapov
• neposredni procesni priključek merilnikov tlaka ali v kombinaciji z drugimi dodatki za merilnike tlaka (npr. ventili)

Dodatne podrobnosti

Tehnični podatki

• kompaktna izvedba, primerna za uporabo v pogojih z vibracijami
• kombinacija ventilov in merilnih instrumentov (priključni sklop) po meri naročnika na zahtevo
• dovoljene temperature do 550 °C
• nazivni tlaki do 420 barov
