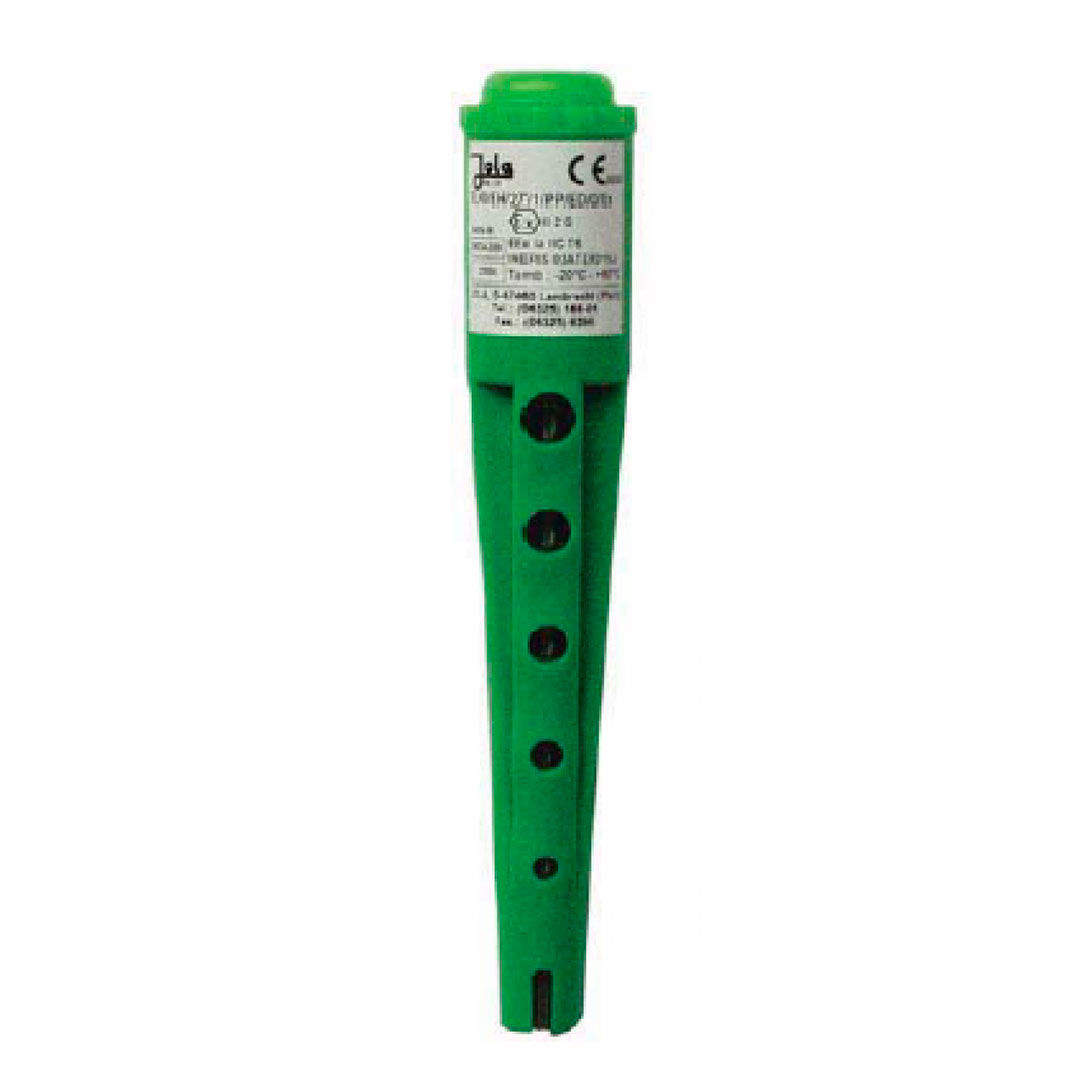

EL/0/EH/27/1/PP/ED/0/Ex-1G viseča elektroda JOLA

Opis

EL/0/EH/27/1/PP/ED/0/Ex-1G viseča elektroda JOLA se uporablja za samodejni nadzor tekočine v črpalki ali elektromagnetnem ventilu. Elektrode spremljajo nivo tekočin, ki ob stiku s tekočino pošljejo signal na elektronski rele.

EL/0/EH/27/1/PP/ED/0/Ex-1G se lahko uporablja kot nadzor nivoja, indikacija ravni, zaznavanje mejne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem.

pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.

Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki dajo ukaze za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem potrebujete dve krmilni elektrodi in eno ozemljitveno elektrodo. Če želite samo signalizirati nivo tekočine, bosta zadostovali krmilna elektroda E1 in ozemljitvena elektroda.

Namesto zemeljske elektrode lahko kot ozemljitveni priključek uporabite tudi kovinsko prevodno steno rezervoarja. Vendar v vseh primerih priporočamo uporabo ločene ozemljitvene elektrode.

Priporočila za uporabo krmilnih elektrod

Prevodna tekočina, ki jo je treba nadzorovati, mora imeti specifično prevodnost min. 50 µS / cm. Specifična prevodnost vode iz pipe se običajno nastavi v območju od 100 µS / cm do 1.000 µS / cm.

Odsvetujemo uporabo elektrode:

• v neprevodnih tekočinah (npr. v mineralnih oljih);
• v kašastih ali viskoznih tekočinah;
• v tekočinah, ki se nagibajo k penjenju (npr. pivo, soda itd.)
• v tekočinah z visoko stopnjo nastajanja pare in kondenzata (npr. pri višjih temperaturah);
• v tekočinah s težnjo k nastanku usedlin (npr. v apnenčastem mleku, oljni odpadni vodi itd.);
• v tekočinah s trdnimi delci (npr. kosi lesa, ostanki itd.).

Lastnosti EL/0/EH/27/1/PP/ED/0/Ex-1G

• Ex II 2 G Ex ia IIB T6 Gb
• za uporabo v lastno varnih tokokrogih v potencialno eksplozivnih atmosferah cona 1 ali 2
• Potrdilo INERIS 03ATEX0152 o pregledu tipa EC
• dizajn: 1 krmilna elektroda ali 1 ozemljitvena elektroda
• občutljiv element: 1 elektrodna palica iz nerjavečega jekla 316 Ti, s premerom 4 mm
• ohišje: PP, 27 mm Ø x pribl. 145 mm
• električna povezava: priključni terminal
• način montaže: vertikalno
• temperaturno območje: -20 °C … +60 °C
• tlačna odpornost: za brez-tlačne uporabe

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf.
