FibreCube visokozmogljiv temperaturni senzor z optičnimi vlakni CALEX

Opis

FibreCube visokozmogljiv temperaturni senzor z optičnimi vlakni CALEX zagotavlja hitre in natančne meritve temperature v zahtevnih aplikacijah.

Možne so meritve pri nizkih temperaturah do 100 °C, z odzivnim časom le 1 ms. Tipalna glava ne vsebuje elektronike in se lahko uporablja pri temperaturah okolja do 150 °C brez potrebe po hlajenju.

Izmeriti je mogoče zelo majhne predmete. S standardno optiko je na voljo le 0,4 mm merilna točka, s posebno optiko pa še manjša.

Za merjenje majhnih tarč na velikih razdaljah je FibreCube najzmogljivejši od vseh senzorjev Calex, z izmerjeno velikostjo pik le 6 mm na razdalji 1 metra.

Vgrajena svetlo zelena namerilna lučka LED osvetli natančno velikost in lokacijo izmerjene točke, tako da je senzor enostavno nameriti s popolno natančnostjo.

Optični kabel je izdelan po naročilu, na voljo pa je dolžina do 10 m ali 28 m, odvisno od modela. Dolžino je mogoče določiti na najbližji meter.

Vsi modeli lahko merijo skozi steklena ali kvarčna okna.

Prednosti

• temperaturni razpon od 100 °C do 2,000 °C

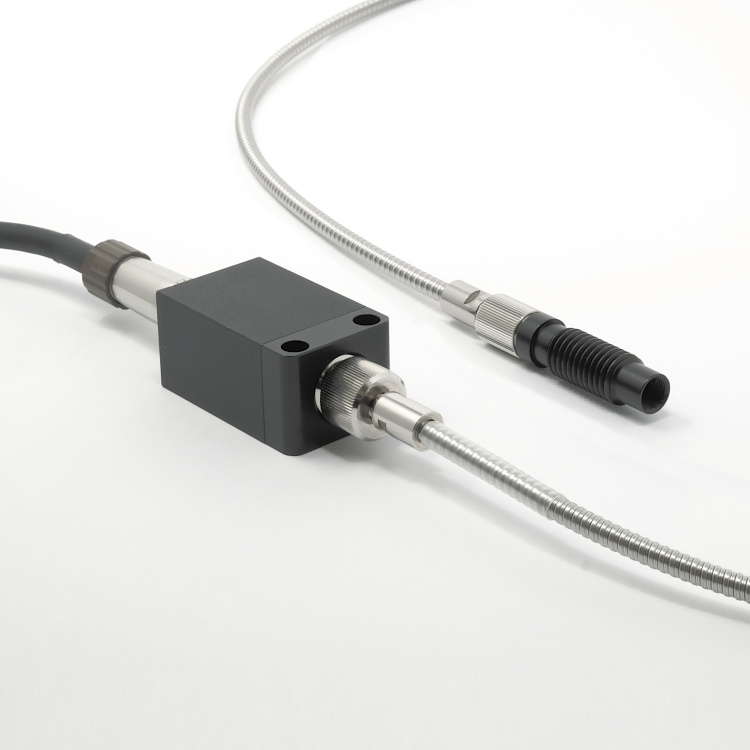

• miniaturna tipalna glava iz optičnih vlaken za temperature okolja do 150 °C
• izbira natančne optike in LED namerne luči skozi lečo
• izjemno hiter odzivni čas 1 ms
• kratka merilna valovna dolžina za izboljšano delovanje na odsevnih kovinskih površinah v primerjavi z modeli za splošno uporabo
• 4 mA … 20 mA, napetost, alarmni izhodi
• RS-232 komunikacije

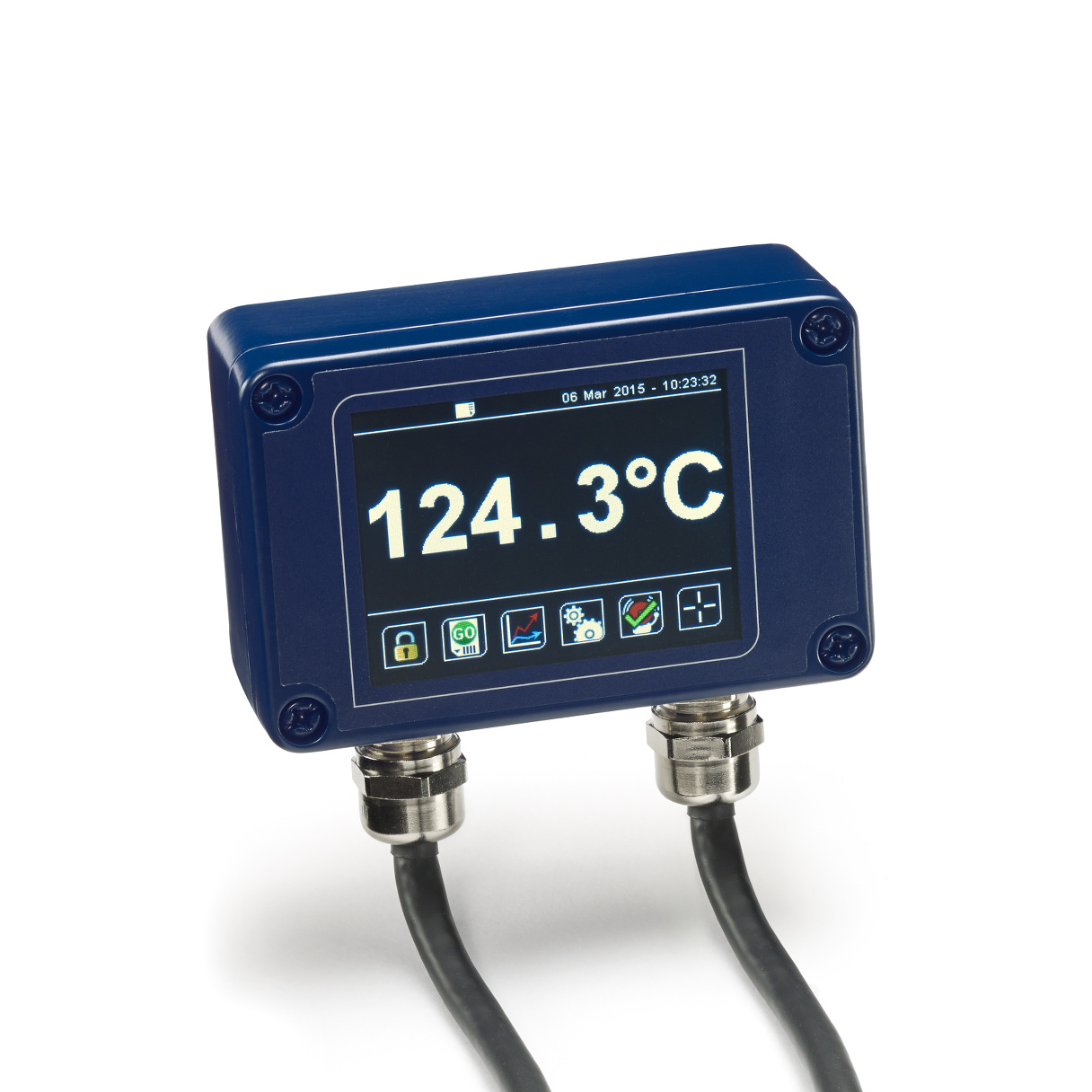

• izbirni zaslon in konfiguracijska enota
• ustreza industrijskim standardom EMC

Tehnične specifikacije

Splošne specifikacije

• merilna luč: zelena LED, skozi lečo (prikazuje velikost in lokacijo merilnega območja)
• točnost:
  • meritve pod 800 °C: ±4 °C
  • 800 °C … 1200 °C: ±0,5 % odčitka
  • 1000 °C … 2000 °C: ±1,0 % odčitka
• ponovljivost: ±2 °C ±0,2 % odčitka
• ločljivost meritev:
  • meritve znotraj 50 °C od najmanjšega merilnega temperaturnega območja: 3 °C
  • meritve znotraj 50 °C od najmanjšega merilnega temperaturnega območja: 1 °C
  • drugače: 0,5 °C
• odzivni čas (95 %):
  • analogni izhod: 0,001 do 5 s
  • nastavljivo s funkcijo povprečenja
• čas ogrevanja: 1 minuta
• vrsta analognega izhoda:
  • 4 mA … 20 mA (privzeto nastavljeno)
  • lahko se spremeni prek PM030 ali RS-232 v 0 mA … 20 mA, mV/°C ali 0 V DC … 1 V DC
  • razpoložljiva druga območja izhodne napetosti: kontaktirajte nas
• komunikacije RS-232C:
  • širina nihanja izhoda: ±4 V pribl.
  • hitrost prenosa: 4800, 9600, 19200, 38400, 57600, 115200 bps (izbirno)
• alarmni izhod: odprt odtok, 27 V DC, 0,2 A
• histereza alarma: nastavljiva, 0 °C … 99,9 °C
• zadrževanje vrha: 0,01 s … 10 s, čas ali način praznjenja, nastavljiv
• nastavitev emisije:
  • nastavljivo, 0,3 … 1,0 (privzeta nastavitev 0,95) v korakih po 0,001
  • emisivnost je lahko nastavljena tako nizko kot 0.05 z zmanjšano natančnostjo
• napajalna napetost: 4,7 V DC … 27 V DC, 0,1 A max

Mehansko

• dolžina izhodnega kabla: 2 m, 5 m ali 10 m glede na številko modela
• dolžina optičnega kabla:
  • glede na številko modela:
    • 1 m do 10 m (modeli L)
    • 1 m do 28 m (modeli AM, AH, PM, PH)
    • 1 m do 20 m (modela TM in TH)
• ohišje:
  • tipalna glava in elektronski modul: anodiziran aluminij
  • plašč kabla iz optičnih vlaken: nerjaveče jeklo
• najmanjši radij upogiba (kabel z optičnimi vlakni):
  • L modeli: 150 mm
  • modela M in H: 70 mmg

Okolje

• razpon temperature okolja:
  • kabel iz optičnih vlaken in senzorska glava: 0 °C … 150 °C
  • elektronski modul: 0 °C … 50 °C
• najmanjša merljiva temperatura (samo modeli FC-T) – odvisno od temperature okolja (tipalna glava)
  • temperatura okolja: do 50 °C
  • najmanjša meritev: 100 °C
  • temperatura okolja: do 70 °C
  • najmanjša meritev: 160 °C
  • temperatura okolja: do 120 °C
  • minimalna meritev: 240 °C
• temperaturno območje skladiščenja: -15 °C … 70 °C
• vlažnost okolja: 30 % RV … 85 % RV brez kondenzacije

Primeri uporabe

• Predgretje varjenja: takojšnje in natančno izmerite temperaturo predgretja jeklenih površin, preden jih varite.
• Končna obdelava in premazovanje: izmerite temperaturo predgretja golih kovinskih površin na majhnih delih, preden jih nanesete.
• Orodja in strojne gredi: majhne, gole kovinske strojne dele, kot so rezalna orodja, ležaji in gredi, je mogoče nadzorovati brez dotika.

Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.
