H30 digitalni LCD prikazovalnik za namestitev neposredno v zanko 4-20 mA INOR

Opis

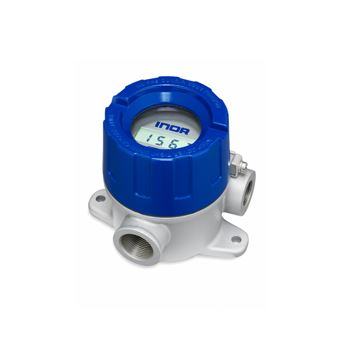

H30 digitalni LCD prikazovalnik za namestitev neposredno v zanko 4 … 20 mA ima robustno ohišje iz aluminija in nerjavečega jekla, zasnovano za težke pogoje dela.

Roobustno ohišje je na voljo z digitalnim indikatorjem LCD ali brez njega za vgradnjo neposredno v zanko 4 … 20 mA, brez potrebe po zunanjem napajanju. LCD indikator je opremljen z visoko kontrastnimi, enostavno berljivimi segmenti LCD z osvetlitvijo. Je enostavno programirljiv, brez referenčnega signala, z dvema tipkama za poljubno vrednost med 1999 in 9999.

Ni več na voljo, nadomešča ga LCD-H300 AL zančno napajan LCD prikazovalnik za zunanjo montažo INOR.

Glavne značilnosti

• lahko se uporablja s katerim koli pretvornikom DIN B ali samo kot zaslon
• namestitev neposredno v zanko 4 … 20 mA brez potrebe po napajanju
• 5 V padca napetosti
• 4-mestni LCD zaslon z visokim kontrastom in LED osvetlitvijo
• enostavno skaliranje s pritiskom na gumb brez referenčnega signala
• poljubno območje -1999 … 9999 za vhod 4 … 20 mA
• vključene so oznake za različne inženirske enote
• tipična natančnost 0.05 % omogoča visoko natančnost odčitkov
• HART pregleden
• izbira pretvornika je lahko vključena kot dodatna možnost
• zasnovan za temperature okolja med -20 … 70 °C
• montaža na terenu v robustnem ohišju IP 68
• 90° indeksiranje orientacije zaslona

Tehnične značilnosti H30

• vhodni tok: 4 … 20 mA
• maksimalni tok: 30 mA
• najmanjši tok za delovanje: ~3.5 mA
• padec napetosti: 5V

Indikacija

• zaslon: LCD s 4 številkami, vključno z znakom minus
• višina števke: 8.89 mm
• razpon indikacije: kateri koli razpon -1999 … 9999
• decimalke: na izbiro, od 0 do 3
• pod obsegom/prekoračitev obsega: utripajoči simboli LO/HI
• inženirske enote: vključen niz nalepk (vključno s praznimi)
• odzivni čas: pribl. 0.5 s
• nastavitev lestvice: 2 tipki znotraj ohišja
• delovna temperatura: -20 … 70 °C
• tipična točnost: ±0.05 % FS ±1 številka
• zaščita: do IP68
• priključki: pleteni, ≤ 2.5 mm
• montaža: stenski nosilec ali 2” cevna objemka

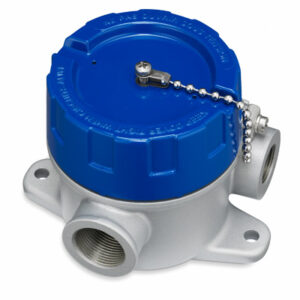

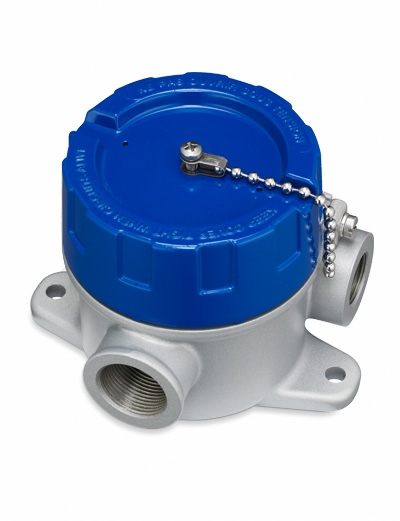

Ohišje

• material: tlačno lit aluminij; tesnilo iz silikonske gume
• barva: napršite epoksi temeljni premaz s poliuretanskim zgornjim premazom.
  • barva: RAL 5005 signalno modra
• priključki cevi: navojni priključki M20x1,5, 1/2 NPT, 3/4 NPT
