LCD-H20 zančno napajan LCD prikazovalnik za pritrditev v priključno glavo INOR

Opis

LCD-H20 zančno napajan LCD prikazovalnik za pritrditev v priključno glavo je digitalni indikator za vgradnjo neposredno v zanko 4 … 20 mA brez potrebe po zunanjem napajanju.

LCD-H20 prikazovalnik opremljen s svetlimi, zlahka berljivimi LCD številkami, katerega je enostavno programirati s tremi tipkami brez referenčnega signala za vrednosti -1999 … 9999.

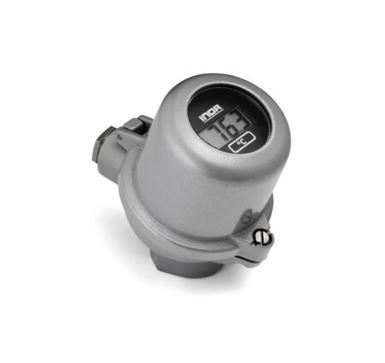

Kot možnost lahko LCD-H20 kupite s priključno glavo. Inštrument je zasnovan za pritrditev v glavo s steklenim oknencem. Za neposreden vhod senzorja je mogoče vgraditi merilni pretvornik diretno v njegovo ohišje.

Izdelek ni več na voljo, nadomešča ga LCD-H210 zančno napajan digitalni LCD prikazovalnik vgrajen v priključno glavo INOR.

Glavne značilnosti

• namestitev neposredno v zanko 4-20 mA brez potrebe po napajanju
• 2.5 V padca napetosti
• 4-mestni LCD zaslon z visokim kontrastom in 12 mm številkami
• enostavno skaliranje s tipkami brez referenčnega signala
• poljubno območje -1999 … 9999 za vhod 4 … 20 mA
• vključene so oznake za različne inženirske enote
• tipična natančnost 0,1 % omogoča visoko natančnost odčitkov
• HART pregleden
• zasnovan za temperature okolice -20 … +70 °C
• zaščita IP65 pri montaži v priključno glavo tipa 1 ali tipa 2

Tehnične značilnosti LCD-H20

• vhodni tok: 4 … 20 mA
• območje delovanja: 3.8 … 22 mA
• padec napetosti: 2.5 V

Indikacija

• zaslon: črn LCD s 4 številkami vklj. znak minus
• višina številke: 12 mm
• območje prikaza: poljubno območje -1999 … 9999
• decimalne številke: jih je mogoče izbrati, od 0 do 3
• tehnične enote: priložen komplet nalepk (vključno s praznimi)
• odzivni čas: nastavljiv 0.25 s … 2 s
• nastavitev lestvice: 3 tipke
• delovna temperatura: -20 … 70 °C
• tipična točnost: ±0.1 % programiranega razpona ±1 cifra
• mere: premer 59 mm, debelina 20 mm
• zaščita: IP20 (IP65 v priključni glavi)
• priključek: pleten, ≤ 1 mm2, AWG 16
• montaža: priključna glava Tip 1 ali Tip 2 z montažnim kompletom KDST

Vabimo vas k branju

• Ali bo digitalizacija odnesla regulatorje?
• Prikaz na licu mesta – zančno napajan prikazovalnik
• Novosti INOR: LCD-W110 in SR361

Ostala poimenovanja: LCDH20, LCD_H20

Dodatne podrobnosti

Tehnični podatki

Izdelek ni več na voljo, nadomešča ga LCD-H210 zančno napajan digitalni LCD prikazovalnik vgrajen v priključno glavo INOR.

• LCD prikazovalnik
• vhodni tok: 4 ... 20 mA
• maksimalni padec napetosti: 2.5 V
• delovna temperatura: -20 ... 70 °C
• stopnja zaščite: IP20, oziroma IP65, če je montiran v priključno glavo
