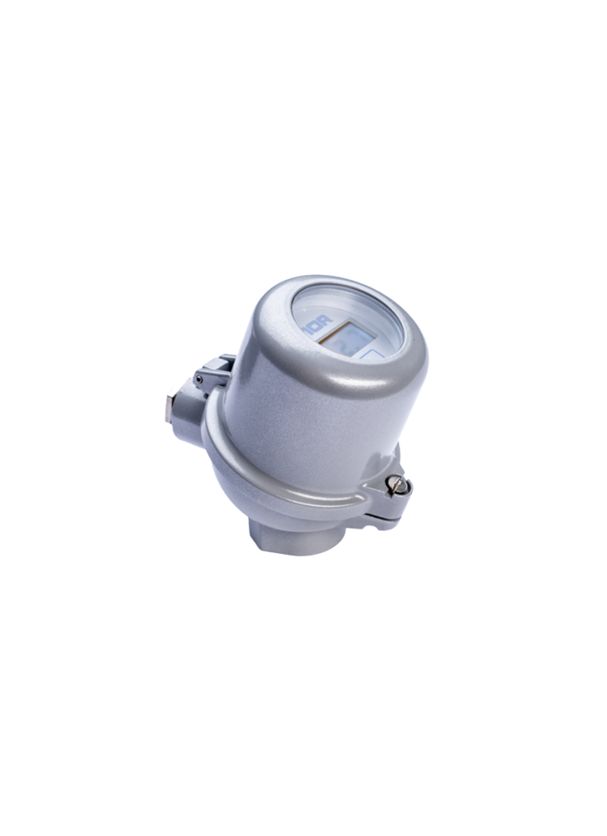

LCD-H210 zančno napajan digitalni LCD prikazovalnik vgrajen v priključno glavo INOR

Opis

LCD-H210 zančno napajan digitalni LCD prikazovalnik vgrajen v priključno glavo INOR z okencem se napaja prek digitalne zanke. Priključna glava je zasnovana za namestitev na temperaturno tipalo in je lahko opremljena tudi z vgrajenim DIN B pretvornikom za montažo v priključno glavo. LCD prikazovalnik je nameščen neposredno v zanko 4 mA … 20 mA brez potrebe po zunanjem napajanju. Uporablja se za prikaz numeričnih vrednosti, ki so sorazmerne s tokom signala katere koli vrste pretvornika ali naprave, ki proizvaja signal 4 mA … 20 mA. Opremljen je z visokokontrastnim, lahko berljivim 4-mestnim LCD zaslonom z osvetlitvijo ozadja, ki je še posebej uporaben pri odčitavanju podatkov iz večji razdalj.

Tipična uporaba LCD-H210 je montaža na temperaturno tipalo in priključitev na zanko 4 … 20 mA iz pretvornika signala za lokalni prikaz izmerjene temperature. Programiranje prikazovalnika poteka s tipkami ali s pametnim telefonom preko NFC.

Glavne značilnosti LCD-H210

• 4-mestni LCD zaslon z visokim kontrastom in višino števk 8,9 mm
• osvetlitev ozadja z zanko
• poljubno območje med -1999 in 9999 za vhod 4 mA … 20 mA
• visoka točnost omogoča visoko natančnost odčitkov
• HART kompatibilnost
• aluminijasta priključna glava s polikarbonatnim oknom
• 2-žilni pretvornik s priključno glavo DIN B je mogoče integrirati z obstoječo opremo
• zasnovan za montažo na temperaturno tipalo
• LCD-H210 je mogoče naročiti vnaprej nameščen na temperaturno tipalo, z vgrajenim temperaturnim pretvornikom in v prilagojenih različicah na zahtevo

Tehnične specifikacije

INOR LCD-D100

• Tip: INOR model LCD-D100
• Vhodni tok: 4 mA … 20 mA
• Maksimalni tok: 30 mA
• Minimalni tok za delovanje: ~3,5 mA
• Padec napetosti: 4,5 V

Prikaz

• Zaslon: 7-segmentni črni LCD s svetlim ozadjem
• Osvetlitev ozadja: bela LED, napajana iz 4 … 20 mA zanke
• Območje prikaza: 4 digit (-1999 … 9999)
• Višina številk: 8,89 mm / 0.35″
• Odzivni čas: približno 1 s
• Zakasnitev ob vklopu: 5 s
• Stabilnost po vklopu: stabilno po 1 min
• Temperaturni vpliv: ≤ ±0,01 % FS / °C
• Način konfiguracije: 3 tipke ali NFC, nameščeno na zadnji strani zaslona
• Delovna temperatura: -20 °C … +70 °C
• Tipična natančnost: ±0,05 % merilnega razpona ±1 digit
• Skladnost NAMUR NE 43: da
• HART transparentnost: da

Priključna glava

• Tip: INOR model BUZ-HW
• Material ohišja / okna: tlačno lit aluminij / polikarbonat
• Navoj kabelske uvodnice: M20 × 1,5
• Navoj procesnega priključka: M24 × 1,5
• Tip / barva premaza: poliester / belo aluminijasta (RAL 9006)
• Zaščitni razred: do IP68, odvisno od uporabljene kabelske uvodnice in tesnjenja procesnega priključka.

Za več informacij si oglejte zavihek Dokumentacija.
