Leckmaster 101/Ex rele za kapacitivne detektorje JOLA

Opis

Leckmaster 101/Ex rele za kapacitivne detektorje JOLA je namenjen signalizaciji mejne ravni. Vgradi se v kontrolno omaro ali drugo ustrezno zaščitno ohišje. Stikala so primerna za uporabo v čistem okolju.

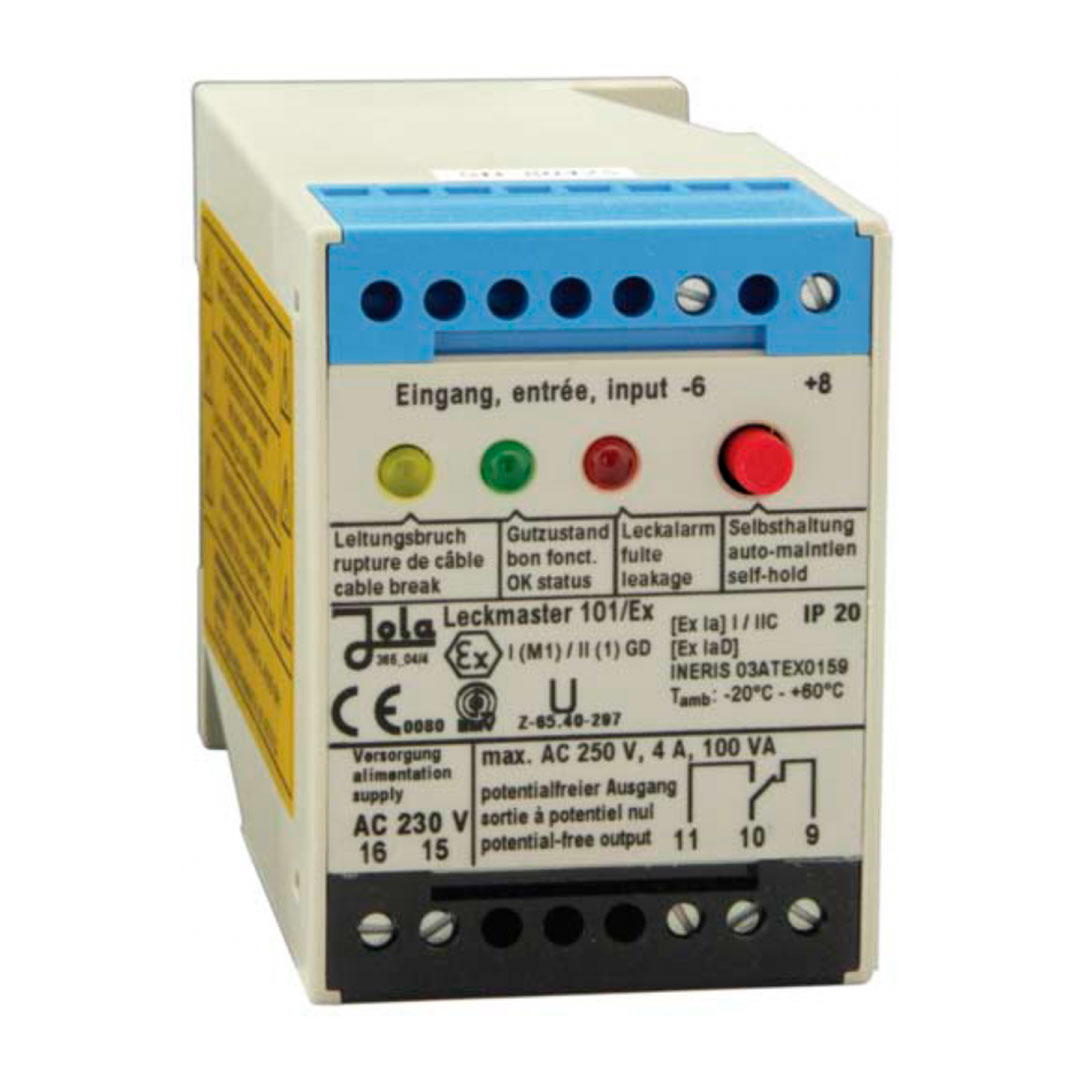

Kapacitivni Ex rele za pritrditev na U-drog ali površinsko vgradnjo, s priključnimi terminali na vrhu in z 3 vgrajenimi LED za signalizacijo obratovalnih stanj.

Enota je zasnovana za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje zunaj potencialno eksplozivnih atmosfer in je zato lahko vgrajena/nameščena samo na teh mestih. Primeren je za uporabo samo v čistih okoljih.

Kapacitivni Ex rele Leckmaster 101 / Ex I (M1) / II (1) GD [Ex ia Ma] I / [Ex ia Ga] IIC / [Ex ia Da] IIIC je zasnovan za prenos krmilnih ukazov iz lastno varnega krmilnega toka vezje v, ne samo po sebi varno vezje aktivnega toka. Nameščen mora biti zunaj potencialno eksplozivnih območij v skladu z ustreznimi standardi in predpisi.

Preko naprave se lahko uporabi Ex-odobren kapacitivni senzor, kot je naš kapacitivni COW / Ex-1G, COW / Ex0G, OWE / Ex-1G, OWE / Ex-0G ali OWE 2 / C / NL / Ex-1G. Obvezno Ex priključna omarica OAK / LMT / 2x1MW II 2 G Ex ia IIC T6 Gb, v varnem tokokrogu krmiljenja. Različne možnosti uporabe in posebni pogoji za varno uporabo so opisani v ustreznih navodilih za namestitev, upravljanje in vzdrževanje (poslano na zahtevo).

Lastnosti Leckmaster 101/Ex

• napajalna napetost: 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
• napajalna moč: pribl. 3 VA
• elektrodno vezje. 2 terminala (pod varnostno zelo nizko napetostjo SELV), ki delujeta na 1 izhodni rele s preklopnim samozadržanjem
• napetost brez obremenitve: 8.4 V DC (pod varnostno zelo nizko napetostjo SELV)
• tok kratkega stika: < 10 mA
• histeza odziva: 1.5 mA 1.8 mA
• nadzor preloma kabla: I < 0.15 mA
• kontrolno vezje: 1 enopolni brezpotencialni preklopni kontakt po principu mirujočega toka
• indikator preklopa: prek 3 LED lučk
• preklopna napetost: max. AC 250 V
• preklopni tok: max AC 4 A
• preklopna moč: max 500 VA
• ohišje: izolacijski material, 75 x 55 x 110 mm
• povezava: terminali na ohišju
• razred zaščite: IP20
• namestitev: pritrdilni nastavek za U-drog po DIN 46 277 in DIN EN 50 022 ali pritrditev preko 2 vrtin
• orientacija namestitve: katerakoli
• temperaturno območje: -20 °C … +60 °C
• certifikat pregleda tipa EC: INERIS 03ATEX0159

Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.
