Opis
Leckmaster 101 rele za detektorje izteka JOLA je namenjen signalizaciji mejne ravni. Vgradijo se v kontrolno omaro ali drugo ustrezno zaščitno ohišje. Stikala so primerna za uporabo v čistem okolju.
- za priključitev 1 CPE, OWE 2 / C ali COW kapacitivnega senzorja
- s funkcijo nadzora prekinitve kabla in preklopnim samozadržanjem
- z 1 brezpotencialnim preklopnim kontaktom na izhodu

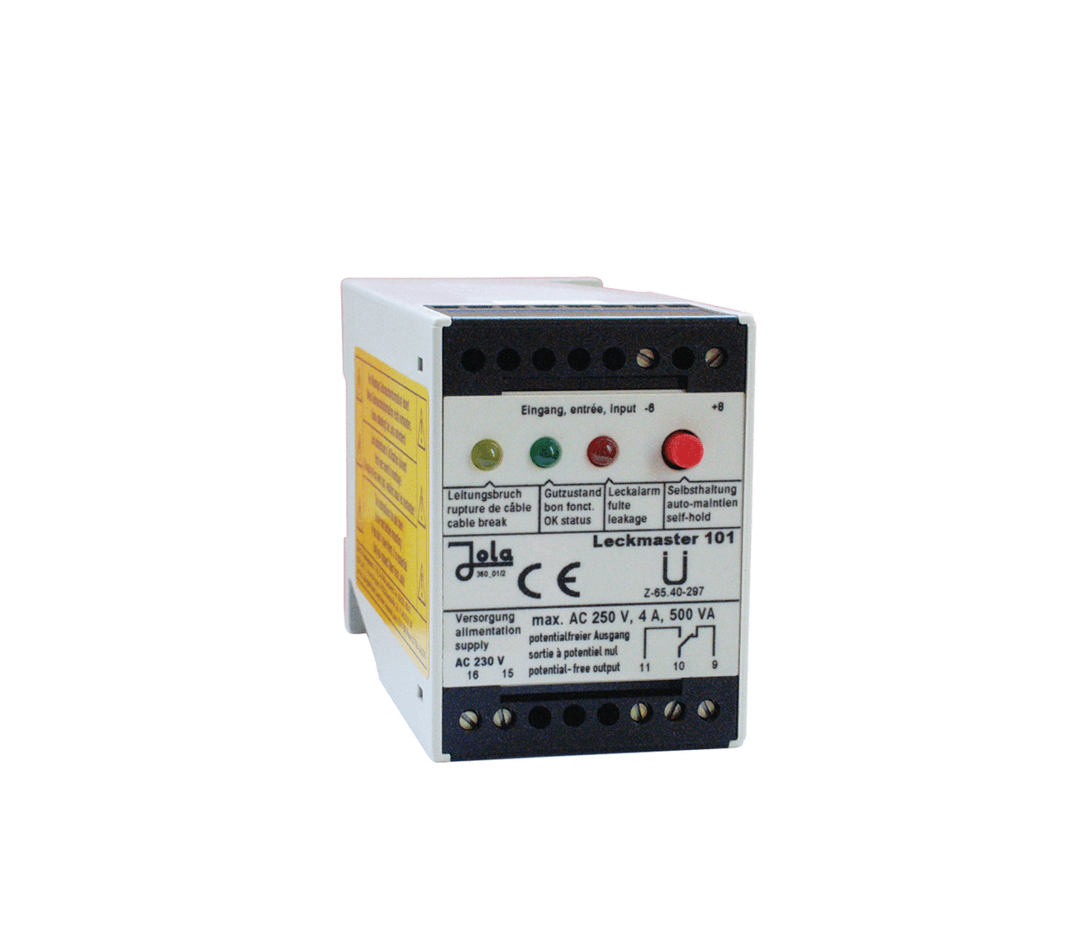

Kapacitivni rele za montažo ali pritrditev na DIN rele preko 2 vrtin, M s priključnimi priključki na vrhu in s 3 LED za signalizacijo obratovalnih stanj Enota je zasnovana za vgradnjo ali namestitev stikalne omarice v primerno zaščitno ohišje in je zato lahko samo nameščena / nameščena na teh lokacijah. Primeren je za uporabo samo v čistih okoljih.
Self-hold:
- Če je stikalo za samozadržanje vklopljeno, se shrani alarm. Rele še naprej signalizira alarm, tudi če vzrok alarma (npr. Prisotnost vode ali prekinitev kabla) ni več prisoten – z drugimi besedami, če je senzor spet suh ali če je linija v stiku. Alarm se potrdi z izklopom stikala za samozadrževanje.
- Če stikalo za samozadržanje ni vklopljeno, se alarm ne obdrži, ko je vzrok alarma odpravljen, ampak se prekine.
Lastnosti Leckmaster 101
- napajalna napetost: 230 V AC; po naročilu: 240, 115, 24 V AC ali 24, 12 V DC
- napajalna moč: pribl. 3 VA
- elektrodno vezje. 2 terminala (pod varnostno zelo nizko napetostjo SELV), ki delujeta na 1 izhodni rele s preklopnim samozadržanjem
- napetost brez obremenitve: 8.4 V DC (varnostni nizkonapetostni SELV)
- tok kratkega stika: < 10 mA
- občutljivost odziva: 1.5 mA 1.8 mA
- nadzor preloma kabla: I < 0.15 mA
- vezje moči: 1 enopolni brezpotencialni preklopni kontakt po principu mirujočega toka
- indikator preklopa: prek 3 LED lučk
- preklopna napetost: max. AC 250 V
- preklopni tok: max. AC 4 A
- preklopna moč: max. 500 VA
- ohišje: izolacijski material, 75 x 55 x 110 mm
- povezava: terminali na ohišju
- razred zaščite: IP20
- namestitev: na 35 mm DIN tirnico ali pritrditev preko dveh vrtin
- orientacija namestitve: katerakoli
- temperaturno območje: -20 °C … +60 °C
- max. dolžina povezovalnega kabla: 1.000 m med relejem in senzorjem
Več informacij najdete v priloženih pdf dokumentih pod zavihkom Dokumentacija.
