Opis

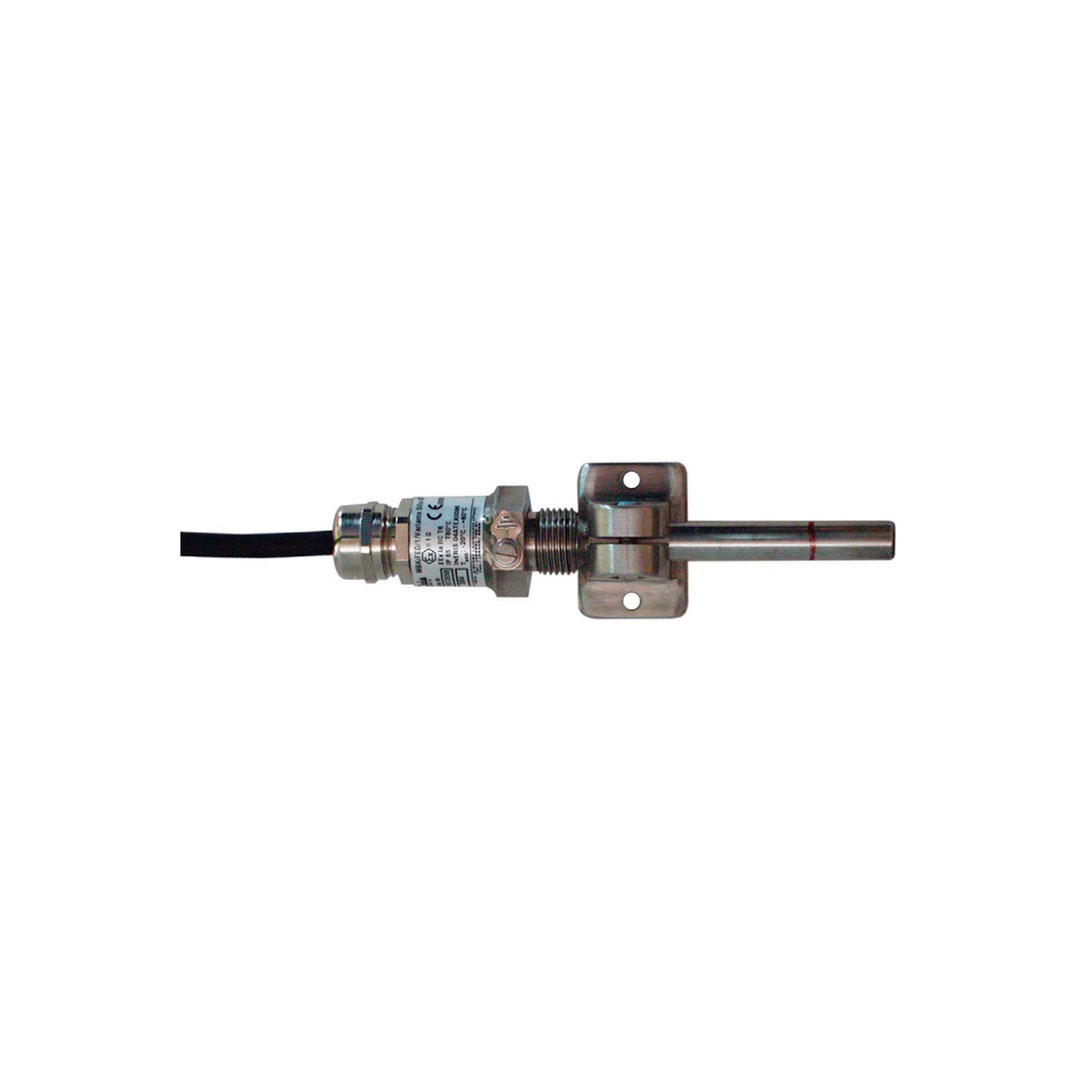

MBK/FED/1/0/Ex-0G magnetno stikalo JOLA za breztlačna opravila se najpogosteje uporablja v varovalnih tokokrogih v namene avtomatizacije procesov.
Ex magnetna stikala MBK imajo sondno cev z vgrajenim trstičnim kontaktom. Magnet, ki je bil dovolj približen oznaki stikalne točke na sondni cevi Ex magnetnega stikala, sproži trsni kontakt.
Treba je opozoriti, da trsni kontakt ni preklopno stikalo, ampak da se stikalo preklopi samo med vplivom magneta.
Lastnosti MBK/FED/1/0/Ex-0G
- uporaba:
- v resnično varnih krmilnih tokokrogih v potencialno eksplozivnih območjih 1 ali 2
- Potrdilo o ES-pregledu tipa INERIS 04ATEX0096X
- načelo delovanja: Reed kontakt: brez potencialni preklopni kontakt Možnosti varnostnih aplikacij Ožičenje diode (= varianta 1) ali upora (= varianta 2) (varianta 0 = brez ožičenja diode ali upora)
- priporočena uporaba: s pomočjo varnega releja Jola za zaščito stikov
- cev sonde: nerjaveče jeklo 1.4571, premer 12 mm, dolžine 110 mm, merjeno od tesnilne površine navojnega nastavka, druge dolžine na zahtevo
- navojni nastavek: nerjaveče jeklo 1.4571, G1/2
- kabelski vhod: ponikljana medenina, nerjaveče jeklo na zahtevo, zaščitni razred IP65
- priključni kabel: črni antistatični PURLF kabel (s prevodnim PUR plaščem), 3 x 0.75, dolžina 2 m, daljši priključni kabel na zahtevo
- namestitveni položaj: kateri koli
- območje delovne temperature: -20 … +60 °C
- odpornost na tlak: samo za uporabo brez tlaka
- magnet: trdi ferit v ohišju iz pocinkanega jekla, z montažno luknjo M4, drugi magneti po naročilu
- magnet preklopne razdalje – oznaka preklopne točke: odvisno od temperature med približno 15 mm (pri +20 °C) in približno 10 mm (pri +60 °C), maks. Preklop razdalje za druge magnete na zahtevo
- dodatki (neobvezno): spona iz nerjavečega jekla 1.4301 ali 1.4305
Več informacij najdete pod razdelkom Dokumentacija v priloženih pdf dokumentih.
Vabljeni k ogledu članka
Ostala poimenovanja: MBK_FED_10-Ex-0G, MBK-FED-1-0-Ex-0G, MBK FED 10-Ex-0G
