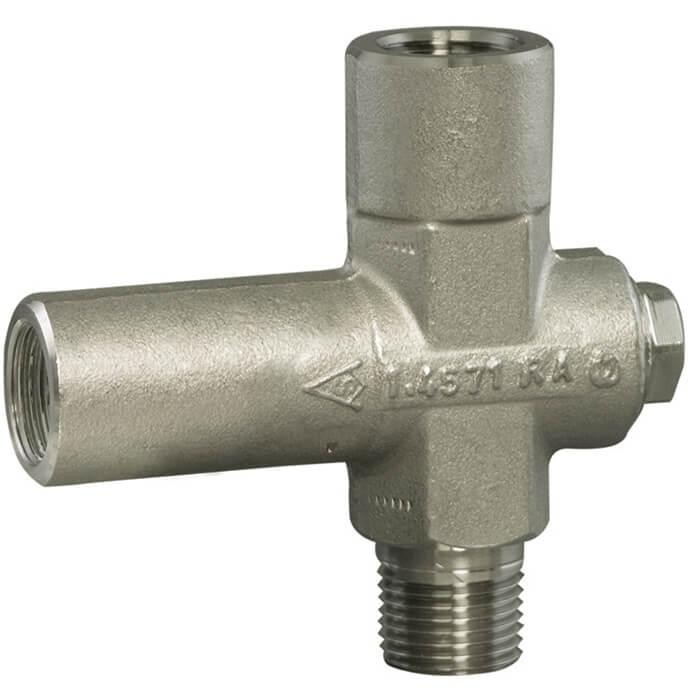

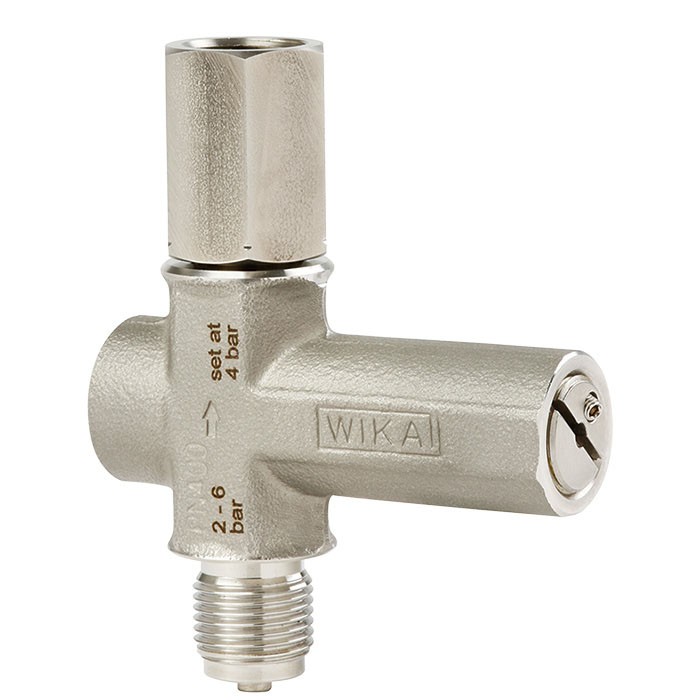

910.13 batni ventil za zaščito pred nadtlakom, WIKA

Opis

910.13 batni ventil za zaščito pred nadtlakom WIKA je sestavljeno iz vzmetno obremenjenega batnega ventila. Pri normalnem tlaku vzmet drži ventil odprt. Ko tlak v sistemu preseže nastavljeno vrednost, sila vzmeti popusti in ventil se zapre. Ventil ostane zaprt, dokler tlak v sistemu ne pade za približno 25 % pod tlak zapiranja; takrat sila vzmeti ventil ponovno odpre.

Tovarniška nastavitev je navedena v tehničnem listu.

Sprememba nastavitve:

• Obrnite nastavitveni vijak v smeri urinega kazalca – tlak zapiranja se poveča (ali v nasprotni smeri urinega kazalca – tlak zapiranja se zmanjša)

*Varoval pred nadtlakom se ne sme uporabljati kot krmilnih elementov.

Standardne lastnosti

• vstopni priključek ½” NPT (zunanji navoj), izstopni priključek (notranji navoj)
• na voljo so adapterji z ½” NPT na ¼” NPT

Ohišje

• nerjavno jeklo 316Ti

Batni ventil

• nerjavno jeklo 316Ti

O-tesnilo

• FPM (Viton)

Delovna temperatura (medij)

• največ 80 °C

Glavne značilnosti

• na voljo je 7 različnih nastavitvenih območij
• najnižji tlak: 0,4 bar
• najvišji tlak: 600 bar
• varnost pri nadtlaku do 1000 bar
• varno pri delovanju v vakuumu

Uporaba

• Nastavljivi varovalni elementi proti nadtlaku so namenjeni zaščiti manometrov pred učinki tlakov, ki presegajo njihovo največjo dovoljeno vrednost.
• Izvedba iz nerjavnega jekla za korozivne tlačne medije, tudi v korozivnem okolju.
• Na voljo je tudi izvedba iz nerjavnega jekla tipa »super duplex« za uporabo v primerih, ki zahtevajo visoko trdnost in odpornost proti koroziji.
• Procesna industrija: strojegradnja in gradnja obratov, kemična in petrokemična industrija, elektrarne, rudarstvo, kopenske in morske (offshore) aplikacije, okoljska tehnologija.

Dodatne podrobnosti

Tehnični podatki

• na voljo je 7 različnih nastavitvenih območij
• najnižji tlak: 0,4 bar
• najvišji tlak: 600 bar
• varnost pri nadtlaku do 1000 bar
• varno pri delovanju v vakuumu
