PMT01 OEM sistem za merjenje tlaka z izhodnim signalom WIKA

Opis

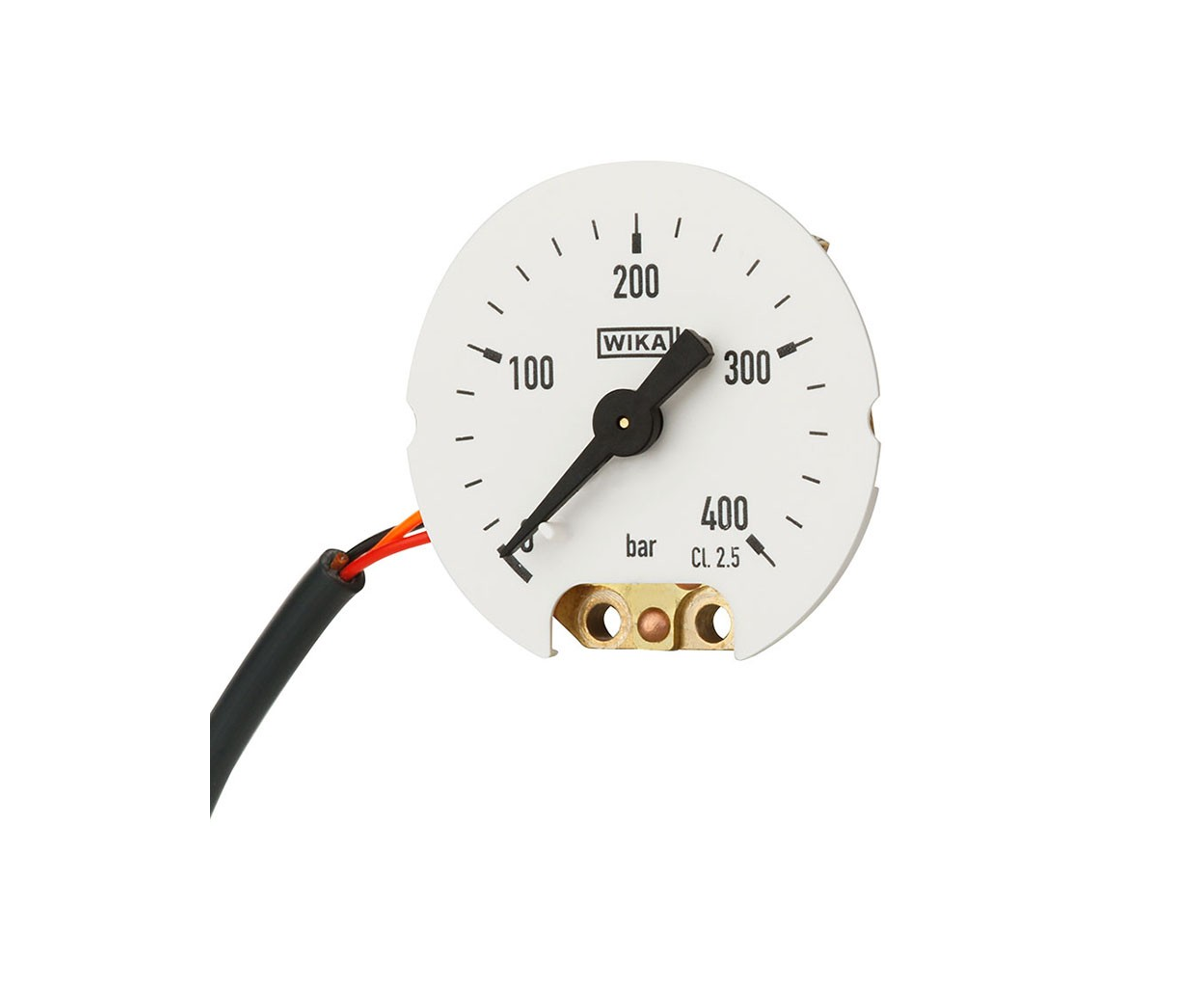

PMT01 merilnik tlaka z Bourdonovo cevjo z integriranimi senzorji ima običajen analogni zaslon, ki omogoča odčitavanje procesnega tlaka na licu mesta in poleg tega zagotavlja izhodni signal (npr. DC 0.5 … 4.5 V).

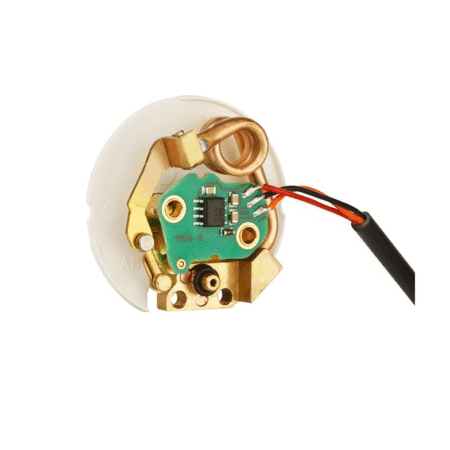

Merilni sistem z Bourdonovo cevjo povzroči vrtenje kazalca sorazmerno s tlakom. Elektronski kotni kodirnik, preizkušen v varnostno pomembnih avtomobilskih aplikacijah, določa položaj gredi kazalca – je brezkontaktni senzor in zato popolnoma brez obrabe in trenja. To zagotavlja tlaku sorazmerni signal za nadaljnjo obdelavo.

PMT01 je idealen sistem za merjenje tlaka za brezhibno integracijo v najrazličnejše aplikacije. To mu ogmoča enostavna montaža in tesnjenje že nastavljenega sistema. Zaradi tesnjenja z O-tesnilom in nosilnim obročem je sistem za merjenje tlaka učinkovito in stroškovno ugodno zamenljiv.

PMT01 OEM sistem za merjenje tlaka brez kakršnih koli ohišnih komponent zagotavlja preprosto in kompaktno integracijsko rešitev. Tako ploska zasnova, kot prosto pozicioniranje modela PMT01, ponujata številne možnosti integracije pri oblikovanju sistema za merjenje tlaka z izhodnim signalom.

Tehnične specifikacije

• standard: EN 837-1
• nominalna velikost v mm: 40, 50, 63
• razred točnosti:
  • mehanski prikaz: 2.5, 1.6
  • izhodni signal: 3.5, 2.5
• razpon lestvice: 0 … 400 bar
• dovoljena temperatura
  • okolica: -20 … 60 °C
  • medij: -20 … 60 °C
  • skladiščenje: -20 … 60 °C
• procesna povezava: priključek modula z O-tesnilom in podpornim obročem
• vrsta priključka: kabelska vtičnica z dolžino kabla 1 m

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• za suhe plinaste in tekoče medije, ki niso visoko viskozni ali kristalizirajoči in so primerni za dele iz bakrovih zlitin
• pnevmatika
• industrijski plini
• medicinski inženiring
• pitna voda

Ostala poimenovanje: PMT 01, PMT_01, PMT-01
