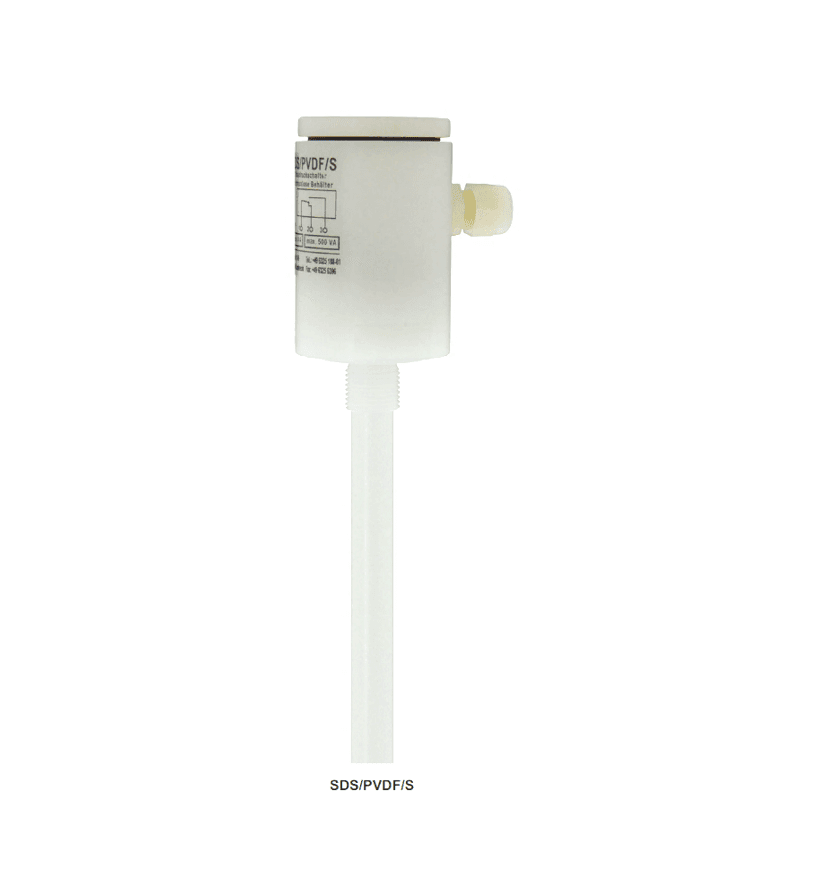

SDS/PVDF/S dinamično tlačno stikalo z nastavkom iz PVDF JOLA

Opis

SDS/PVDF/S dinamično tlačno stikalo z nastavkom iz PVDF JOLA se uporablja za signalizacijo in regulacijo neagresivnih tekočin v odprtih ali zaprtih posodah ali cisternah. Namenjeni so zaznavanju maksimalnega nivoja tekočine ali preklapljanju črpalk in elektromagnetnih ventilov.

Ta dinamična tlačna stikala so primerna za prikaz najvišjega nivoja, vklop črpalk ali magnetnih ventilov.

Priključna glava vsebuje membransko tlačno stikalo s preklopnim kontaktom. Preklop poteka tako, da zračni tlak narašča v zračni cevi, ko nivo tekočine narašča. Po padcu tlaka približno 45 mm vodnega stolpca s tipom SDS/PP ali približno 50 mm vodnega stolpca s tipom SDS/PVDF/S je kontakt ponovno prekinjen.

Razlike na višjih ravneh je mogoče nadzorovati z uporabo več SDS. Sčasoma zrak uhaja skozi prepono, zaradi česar je treba cev prezračevati vsakih 6-8 tednov, da se preprečijo okvare.

Značilnosti SDS/PVDF/S

• tlačna cev: PVDF, fi: 16 mm
• dolžina tlačne cevi: 250 … 1500 mm, po naročilu
• material membrane: EPDM
• tlačna odpornost membrane: max 0.5 bar (5 m vodnega stolpca)
• navojni nastavek: PVDF, G1/2
• glava priključka: PVDF, fi: 62 mm x l: 85 mm
• razred zaščite: IP42
• kabelski vhod: Pg 9
• način montaže: vertikalno
• temperaturno območje: +1 … +85 °C
• tlačna odpornost: za uporabo samo v odprtih rezervoarjih ali rezervoarjih brez tlaka, uporabite samo v atmosferskih pogojih
• kontakt: membransko tlačno stikalo, preklopni kontakt
• vklopna preklopna točka: prilagodljivo med 50 in 200 mm
• izklopna preklopna točka: histereza pribl. 50 mm med vklopno in izklopno preklopno točko

Področje uporabe, aplikacije

• odprte ali zaprte posode ali kontejnerji s tekočino

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: SDS-PVDF-S, SDS_PVDF_S, SDS PVDF S

Dodatne podrobnosti

Tehnični podatki

• tlačna cev: PP, fi: 16 mm
• preklopna napetost: max AC 250 V
• preklopni tok: max 4 AC 62
• preklopna zmogljivost: max 500 V AC
