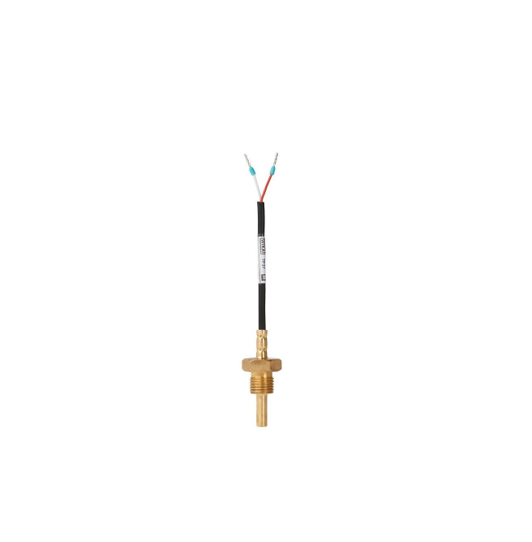

TF37 termometer z navojem in priključnim kablom WIKA se uporablja v aplikacijah z močnimi tresljaji, kjer je zaradi visoke temperature medija potrebna ločitev električnega priključka in merilnega mesta.
Termocevka iz medenine ali nerjavečega jekla preprečuje stik merilnega elementa navojnega termometra z medijem in tako omogoča neposredno vgradnjo instrumenta v proces.
Fiksni montažni navoj zagotavlja hitro in enostavno namestitev v procesu.
Prehodna točka od zaščitne vtičnice do priključnega kabla je odporna na prah in vodo (IP65 ali IP66/IP67).
|
Merilni element |
Izvedba | Merilno območje |
| Vrsta merilnega elementa | Pt1000, razred F 0.3 po IEC/EN 60751 | -50 … +260 °C |
| Pt100, razred F 0.3 po IEC/EN 60751 | -50 … +260 °C | |
| NTC 10 kΩ, B(25/85) = 3976 | -30 … +130 °C | |
| NTC 5 kΩ, B(25/85) = 3976 | -30 … +130 °C | |
| NTC 2.5 kΩ, B(20/85) = 3541 | -30 … +130 °C | |
| NTC 2.252 kΩ, B(25/85) = 3974 | -30 … +130 °C | |
| KTY81-210 | -50 … +150 °C | |
| Ostali merilni elementi po naročilu. | ||
| Način povezave | 2-žična povezava | |
| Možne omejitve | Odvisno od izbire izolacijskega materiala priključnega kabla lahko pride do omejitev dovoljenega merilnega območja. | |
| PVC | -20 … +105 °C | |
| Silikon | -50 … +200 °C | |
| PTFE |
-50 … +260 °C |
|
Specifikacije natančnosti |
|
| Vpliv odpornosti svinca | Pri 2-žilni povezavi upor priključnega kabla vpliva na izmerjeno vrednost in ga je treba upoštevati. |
| 0.162 Ω/m (priporočena vrednost za bakren kabel s presekom 0.22 mm2).
Primer Pt100: 0.42 °C/m |
|
| Referenčni pogoji | |
| Temperatura okolja | 15 … 25 °C |
| Zračni tlak | 860 … 1.060 mbar |
| Vlažnost zraka | 50 … 70 % r. h. |
| Montažni položaj | po potrebi |
Več tehničnih podatkov vam je na voljo pod zavihkom Dokumentacija.
Ostala poimenovanja: TF 37 termometer, TF37termometer, TF37_termometer
| Uporaba | profesionalna uporaba |
|---|---|
| Dobavni rok | do 3 tedne |
| Področje | temperatura |
| Merilno območje Min | -50 |
| Merilno območje Max | 260 |
| Design | digitalni, s kablom |
| Način uporabe | hidravlika in pnevmatika, HVAC |
| Standardizacija | China RoHS, EN 60529, EN IEC 60751, IEC 60068-2-27, IEC 60068-2-6, IP67, PAC UZ, RoHS |
| Industrije | SPLOŠNA UPORABA, STROJEGRADNJA |
