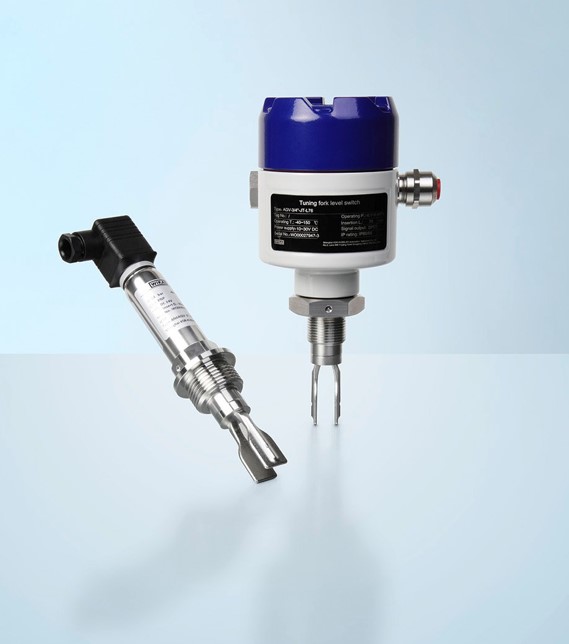

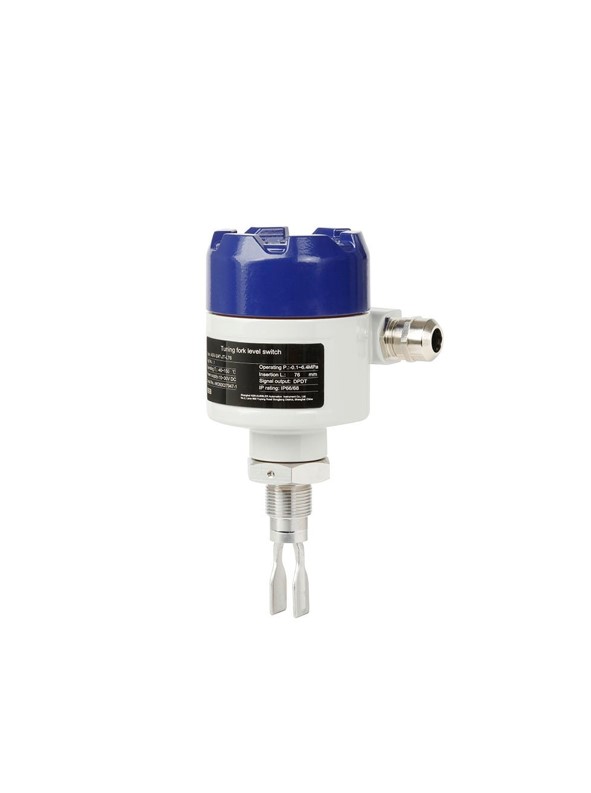

TLS-S nivojsko vibracijsko stikalo za procesno industrijo WIKA

Opis

TLS-S nivojsko vibracijsko stikalo za procesno industrijo se v glavnem uporablja na dveh področjih: za zaznavanje in nadzor visokih in nizkih nivojev v rezervoarjih s tekočinami ter za zaznavanje nivoja tekočin v cevovodih za preprečitev suhega delovanja črpalk.

Osrednji element nivojskega vibracijskega stikala TLS-S je vibracijska vilica z vgrajenim vibracijskim pogonom. Ko se vibracijska vilica potopi v medij, se zmanjša njena resonančna frekvenca. Elektronika to spremembo frekvence zazna in jo pretvori v signal. Ne glede na položaj namestitve oziroma montaže stikala, se spremembe nivoja zelo natančno zaznavajo. Ustrezno stiklalno točko je mogoče prilagoditi s pomočjo podaljška cevi.

Visoka točnost stikala se lahko individualno prilagodi glede na posamezno aplikacijo z uporabo desetih stopenj občutljivosti. Nastavi se lahko tudi zakasnitev pri preklopu od 1 do 20 s.

Za uporabo na nevarnih območjih so na voljo tudi različice z zaščito proti eksploziji. Vibracijska nivojska stikala so, odvisno od različice, primerna za delovno temperaturo od -100 do +200 °C in delovni tlak od -1 do +100 bar. TLS-S stikalo je primerno za medije z gostoto od 500 do 2.500 g/cm³. Viskoznost medija naj bi bila med 0.1 in 10.000 cP.



Zaznavanje nivoja v rezervoarjih

Nivojsko vibracijsko stikalo je običajno nameščeno na strani rezervoarja, da zaznava zgornje in spodnje nivoje tekočine. Če rezervoar nima stranskih odprtin, se lahko namesti tudi na vrh rezervoarja. Za dosego želene točke preklopa se pogosto uporablja podaljšek cevi. Možna je tudi namestitev na spodnjo stran rezervoarja.



Monitoring cevnih sistemov

Za preprečitev suhega delovanja črpalke, mora biti v dovodni cevi dovolj tekočine. Vibracijsko nivojsko stikalo to zazna in s tem prepreči poškodbe črpalke. Ker vilice segajo le 38 mm v cevovod, se stikalo lahko uporablja tudi za merjenje v cevovodih z majhnim premerom.



Dodatne podrobnosti

Tehnični podatki

• primerno za medije z gostoto: 500 ... 2.500 g/cm³
• primerno za medije z viskoznostjo: 0.1 in 10.000 cP
• delovna temperatura: -100 ... +200 °C
• delovni tlak: -1 ... +100 bar
• ohišje: nerjaveče jeklo
• napajanje: DC 24 V
