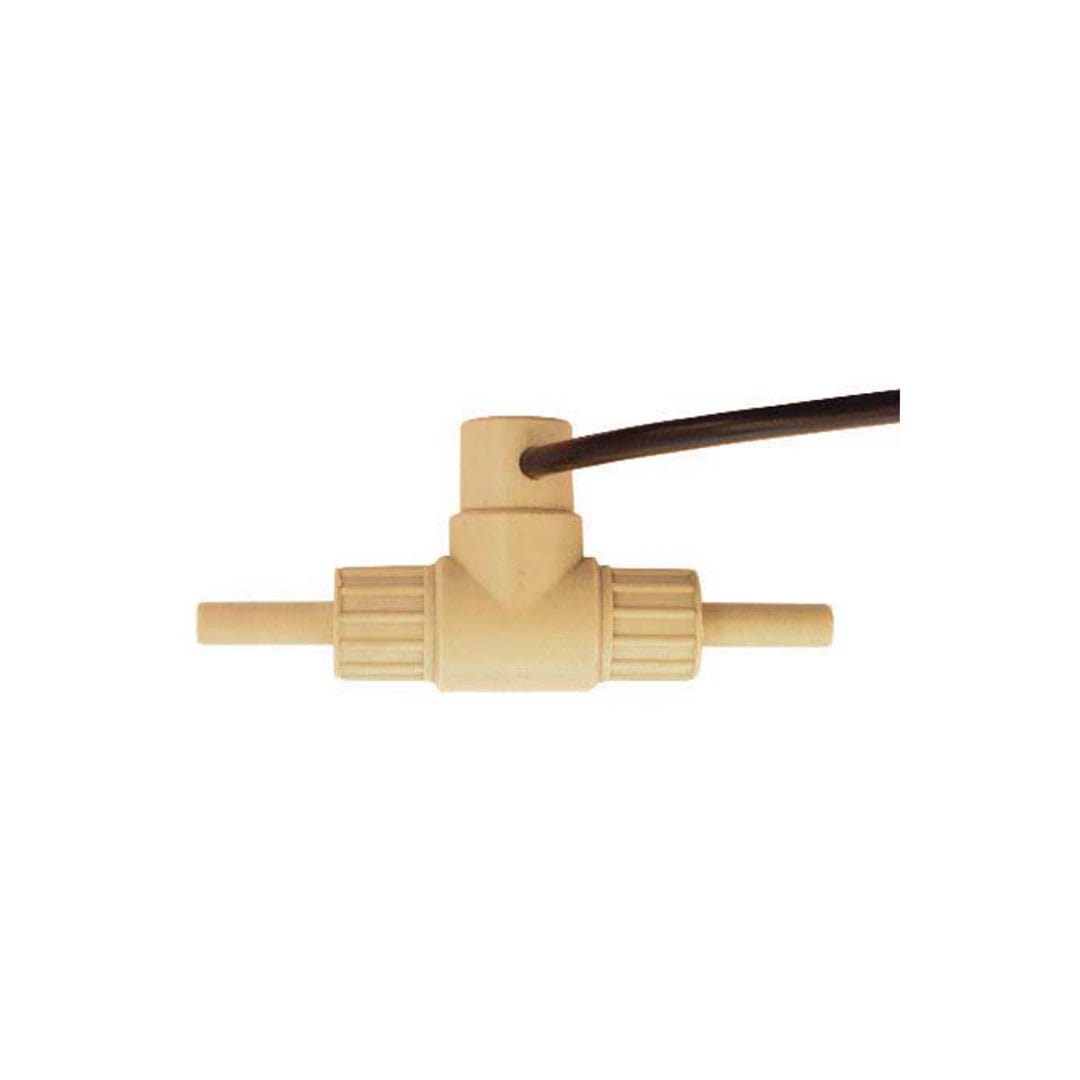

WME elektroda za posebne aplikacije JOLA

Opis

WME elektroda za posebne aplikacije JOLA se uporablja za samodejni monitoring tekočine v črpalki ali elektromagnetnem ventilu. Z elektrodami se spremlja nivo tekočin. Ob stiku s tekočino se pošljejo signal na elektronski rele.

WME se uporablja za nadzor nivoja, indikacijo ravni, zaznavanje mejne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.

Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki pošljejo ukaz za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Za signaliziranje nivoja tekočine zadostuje le krmilna elektroda E1 ter ozemljitvena elektroda. Namesto ozemljitvene elektrode se lahko, kot ozemljitveni priključek uporabi kovinska prevodna stena rezervoarja. V vseh primerih se svetuje uporaba ločenih ozemljitvenih elektrod.

Priporočila za uporabo krmilnih elektrod

Prevodna tekočina, ki jo je treba nadzorovati, mora imeti specifično prevodnost min 50 µS/cm. Specifična prevodnost vode iz pipe se običajno nastavi v območju 100 µS/cm do 1000 µS/cm.

Odsvetujemo uporabo elektrode:

• v neprevodnih tekočinah (npr. v mineralnih oljih)
• v kašastih ali viskoznih tekočinah
• v tekočinah, ki se nagibajo k penjenju (npr. pivo, soda, …)
• v tekočinah z visoko stopnjo nastajanja pare in kondenzata (npr. pri višjih temperaturah)
• v tekočinah s težnjo k nastanku usedlin (npr. v apnenčastem mleku, oljni odpadni vodi, …)
• v tekočinah s trdnimi delci (npr. kosi lesa, ostanki, …)

Električna povezava

Za povezavo elektrode z elektrodnim relejem priporočamo uporabo standardnih vgradnih kablov (npr. NYM 2 x 1.5 mm2 ali 3 x 1.5 mm2). Telefonskih kablov ali močno zvitih zvončkov ne smete uporabljati.

Lastnosti WME

• dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• palica elektrode: nerjaveče jeklo 316 Ti, fi: 2 mm
• dolžina palice: pribl. 22 mm
• izolatorji: PP in lita smola
• priključni nastavek: PP, G3/8
• električna povezava: PVC kabel 2 x 0.75; 1 m, daljši po želji
• način montaže: z uporabo T-dela narejenega iz PP, orientacija odvisna od aplikacije
• temperaturno območje: max +60 °C
• tlačna odpornost: za brez-tlačne uporabe

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: W ME, W-ME, W_ME

Dodatne podrobnosti

Tehnični podatki

• dizajn: 1 krmilna elektroda in 1 ozemljitvena elektroda
• palica elektrode: nerjaveče jeklo 316 Ti, fi: 2 mm
• temperaturno območje: max +60 °C
• priključni nastavek: PP, G3/8
• električna povezava: PVC kabel 2 x 0.75; 1 m, daljši po želji
