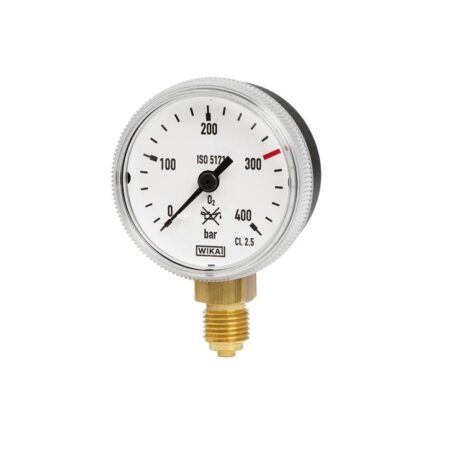

111.11 manometer z bourdonovo cevjo WIKA

Opis

111.11 manometer z bourdonovo cevjo WIKA je bil zasnovan posebej za opremo za plinsko varjenje in izpolnjuje vse zahteve standarda ISO 5171.

Instrument temelji na preizkušenem merilnem sistemu z Bourdonovo cevjo. Pri tlaku se deformacija Bourdonove cevi, sorazmerna z vpadnim tlakom, prenese na gibanje preko povezave in prikaže.

Modularna zasnova manometra omogoča množico kombinacij materialov ohišja, procesnih priključkov, nazivnih velikosti in lestvic.

Zaradi te velike variance so instrumenti primerni za številne aplikacije v sektorju varilnega inženirstva. Možna je individualizacija instrumentov s tiskom na številčnici, kot so logotipi podjetja.

Značilnosti 111.11

• standard: ISO 5171, ISO 7291, EN 837-1, ASME B40.100
• nominalna velikost v mm: 40, 50, 63
• razred točnosti: 2.5, ±3 %, ±2 %
• dovoljena temperatura
  • okolje: -20 … 60 °C
  • medij: -20 … 60 °C

• procesna povezava:
  • EN 837-1
  • ISO 7
  • ANSI/B1.20.1
• tlačni element: bakrova zlitina
• ohišje:
  • jeklo, medeninasto obarvano,
  • z razbremenitvijo tlaka v primeru nazaj

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• za opremo in aparate za plinsko varjenje, rezanje in sorodne avtogene procese
• prikaz tlaka in nivoja za industrijske pline, kot sta kisik ali acetilen
• za montažo na reduktorje tlaka ali ventile

ELPRO poimenovanje: MAN-111.11

Dodatne podrobnosti

Tehnični podatki

• oblika po ISO 5171
• varnostne funkcije: razbremenitev tlaka v primeru nazaj
• nominalna velikost v mm: 40, 50, 63
• merilno območje: 0 ... 400 bar
