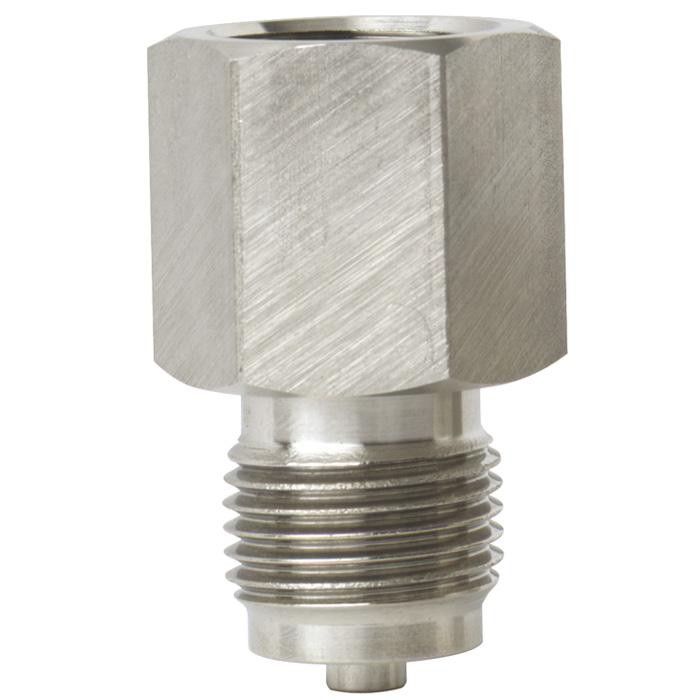

910.22 “In-Line” filter za manometer, WIKA

Opis

910.22 “In-Line” filter za manometer WIKA filtrira trdne snovi iz plinastih in tekočih medijev (zadrževanje delcev). Pritrditev na manometre v hidravličnih in pnevmatskih sistemih, občutljivih na umazanijo.

Ohišje filtra

• nerjavno jeklo 1.4571

Filtrirna ploščica

• nerjavno jeklo 1.4404

Stopnja filtracije

• 200 μm

Poroznost

• 30 % … 50 %

Temperaturno območje

• -25 °C … +200 °C

Obratovalni tlak

• odvisen od tesnilne podložke, ki jo uporabi naročnik
• tesnilni element iz PTFE: PN maks. 100 barov
• tesnilni element iz nerjavnega jekla 1.4571: PN maks. 1600 barov

Procesni priključek

• zunanji in notranji navoj po standardu EN 837-1 ali zunanji navoj NPT

Glavne značilnosti

Preprečujejo:

• zamašitev tlačnih priključkov majhnih premerov in kapilarnih dušilk
• kopičenje delcev v notranjosti manometrov, občutljivih na nečistoče, ter s tem povezane posledice
• poleg tega delujejo kot dušilka in blažijo sunke tlaka

Uporaba

• za namestitev na manometre v hidravličnih in pnevmatskih sistemih, občutljivih na nečistoče
• za izločanje trdnih delcev iz plinastih in tekočih medijev (zadrževanje delcev)

Dodatne podrobnosti

Tehnični podatki

• Ohišje filtra
  • nerjavno jeklo 1.4571
• Filtrirna ploščica
  • nerjavno jeklo 1.4404
• Stopnja filtracije
  • 200 μm
• Poroznost
  • 30 % … 50 %
• Temperaturno območje
  • -25 °C … +200 °C
• Obratovalni tlak
  • odvisen od tesnilne podložke, ki jo uporabi naročnik
  • tesnilni element iz PTFE: PN maks. 100 barov
  • tesnilni element iz nerjavnega jekla 1.4571: PN maks. 1600 barov
• Procesni priključek
  • zunanji in notranji navoj po standardu EN 837-1 ali zunanji navoj NPT
