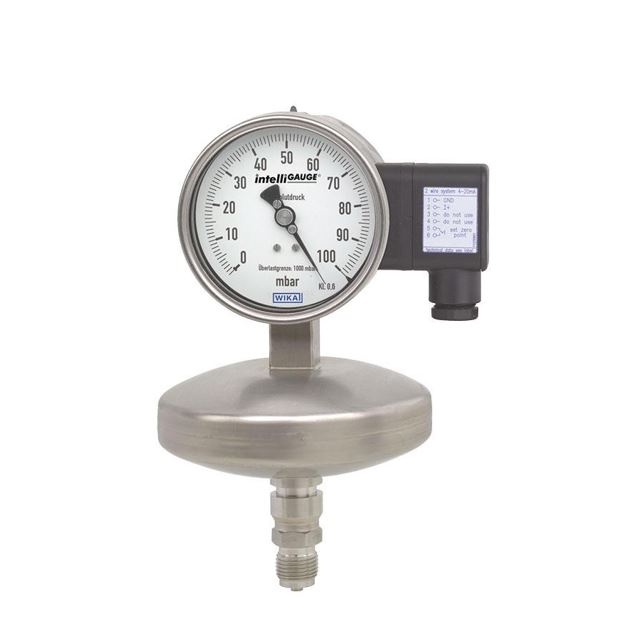

APGT43.160 absolutni manometer z izhodnim signalom, WIKA

Opis

APGT43.160 intelliGAUGE® absolutni manometer z izhodnim signalom WIKA se lahko uporablja povsod, kjer mora biti meritev tlaka neodvisna od nihanj atmosferskega tlaka. Merilnik tlaka omogoča lokalni prikaz in hkrati prenos signala v centralni nadzorni sistem ali na oddaljeno nadzorno mesto.

Tlačni merilnik temelji na visokokakovostnem manometru za merjenje absolutnega tlaka modela 532.54 iz nerjavečega jekla, izdelanem v skladu s standardom DIN 16002.
Model APGT43 intelliGAUGE® izpolnjuje vse varnostne zahteve ustreznih standardov in predpisov za lokalni prikaz delovnega tlaka v tlačnih posodah.

Robusten merilni sistem z membrano povzroča vrtenje kazalca, ki je sorazmerno s tlakom.

Elektronski kotni dajalnik, ki se je izkazal v varnostno kritičnih avtomobilskih aplikacijah, določa položaj osi kazalca; gre za brezkontaktni senzor, zato je popolnoma brez obrabe in trenja. Na podlagi tega se ustvari električni izhodni signal, sorazmeren s tlakom, npr. 4 mA … 20 mA. Merilno območje (električni izhodni signal) se samodejno prilagaja mehanskemu prikazu, kar pomeni, da celotno območje skale ustreza signalu 4 mA … 20 mA. Električno ničelno točko je mogoče nastaviti tudi ročno.

Elektronski senzor WIKA, vgrajen v visokokakovostni manometer za merjenje absolutnega tlaka, združuje prednosti prenosa električnega signala z lokalnim mehanskim prikazom, ki ostane berljiv tudi ob izpadu električne energije.
Tako se lahko izognemo potrebi po dodatnem merilnem mestu za mehanski prikaz tlaka.

Glavne značilnosti

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• merilna območja od 0 mbar do 25 mbar (absolutni tlak)
• dobro berljiv analogni prikazovalnik z nazivnima velikostma 100 in 160
• visoka odpornost proti preobremenitvi in ​​dolga življenjska doba zaradi kovinskega tesnjenja komore za medij
• komora za medij je zaščitena pred nepooblaščenim dostopom

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• zajem in prikaz procesnih parametrov
• izhodni signali 4 mA … 20 mA, 0 mA … 20 mA, 0 V … 10 V za prenos procesnih vrednosti v nadzorno sobo
• merjenje tlaka, neodvisno od nihanj atmosferskega tlaka
• nadzor vakuumskih črpalk in pakirnih strojev
• merjenje kondenzacijskih tlakov in določanje parnega tlaka v tekočinah

ELPRO poimenovanje: MAN-APGT43.160

Dodatne podrobnosti

Tehnični podatki

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• merilna območja od 0 mbar do 25 mbar (absolutni tlak)
• dobro berljiv analogni prikazovalnik z nazivnima velikostma 100 in 160
• visoka odpornost proti preobremenitvi in ​​dolga življenjska doba zaradi kovinskega tesnjenja komore za medij
• komora za medij je zaščitena pred nepooblaščenim dostopom
