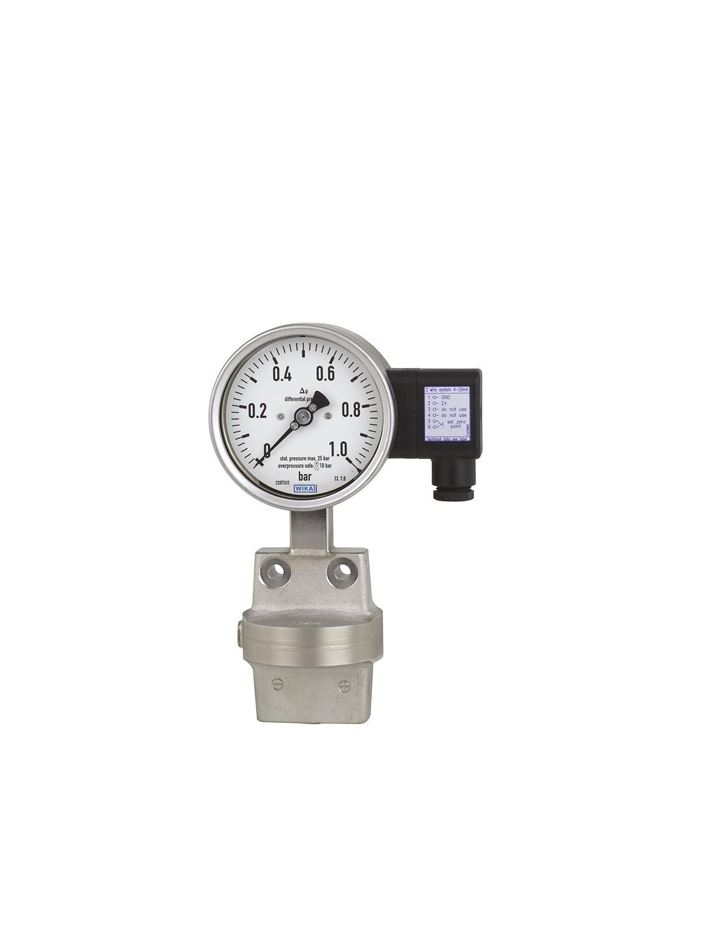

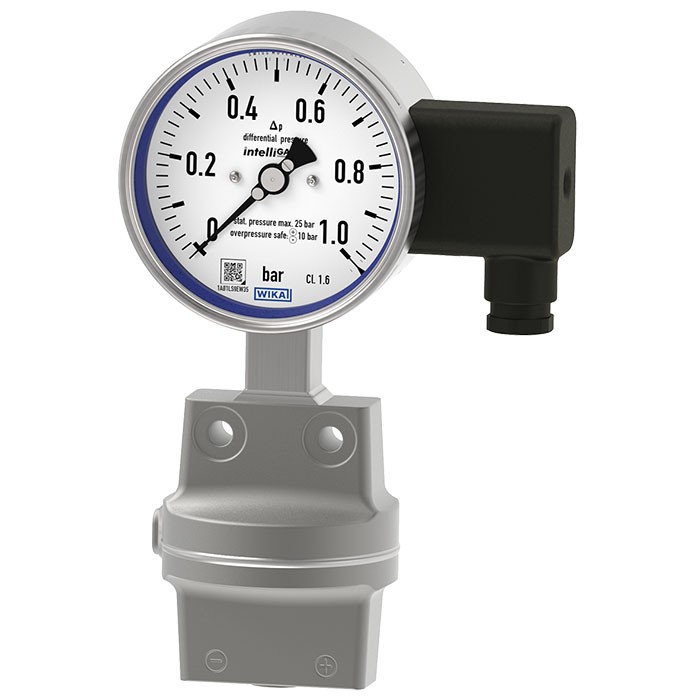

DPGT43.100 diferenčni manometer z izhodnim signalom, WIKA

Opis

DPGT43.100 intelliGAUGE® diferenčni manometer z izhodnim signalom WIKA se lahko uporablja povsod, kjer je potreben lokalni prikaz procesnega tlaka in hkrati prenos signala v centralni nadzorni sistem ali oddaljeni center.

Merilnik tlaka temelji na visokokakovostnem manometru iz nerjavnega jekla modela 732.51 z nazivno velikostjo 100 ali 160. Merilnik tlaka je izdelan v skladu s standardom EN 837-3.

Ti manometri za diferenčni tlak so izdelani iz nerjavnega jekla z visoko odpornostjo proti koroziji in imajo kovinsko tesnjenje komore za medij.
Zato niso potrebna elastomerna tesnila, kar zagotavlja boljšo dolgoročno tesnost. Visoka odpornost proti preobremenitvi je dosežena z uporabo kovinske konstrukcije in tesno prilegajoče se zasnove tlačnega elementa.

Robusten merilni sistem z membrano povzroča vrtenje kazalca, ki je sorazmerno s tlakom. Elektronski kotni dajalnik, ki se je izkazal v varnostno kritičnih avtomobilskih aplikacijah, določa položaj osi kazalca – gre za brezkontaktni senzor, zato je popolnoma brez obrabe in trenja. Na podlagi tega se ustvari električni izhodni signal, sorazmeren s tlakom, npr. 4 mA … 20 mA. Merilno območje (električni izhodni signal) se samodejno prilagodi skupaj z mehanskim prikazom, kar pomeni, da celotno območje skale ustreza signalu 4 mA … 20 mA. Električno ničelno točko je mogoče nastaviti tudi ročno.

Elektronski senzor WIKA, vgrajen v visokokakovostni mehanski manometer za diferenčni tlak, združuje prednosti prenosa električnega signala z lokalnim mehanskim prikazom, ki ostane berljiv tudi ob izpadu električne energije.
Tako se lahko izognemo potrebi po dodatnem merilnem mestu za mehanski prikaz tlaka.

Glavne značilnosti

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• prenos signala v skladu s standardom NAMUR
• merilna območja diferenčnega tlaka od 0 mbar do 16 mbar
• dobro berljiv analogni prikazovalnik z nazivnima velikostma 100 in 160
• individualne, nelinearne karakteristike (npr. x² ali √x za merjenje pretoka)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• zajem in prikaz procesnih vrednosti
• izhodni signali 4 mA … 20 mA, 0 mA … 20 mA, 0 V … 10 V za prenos procesnih vrednosti v nadzorno sobo
• za merilna mesta z visokim diferenčnim tlakom
• dobro čitljiv analogni lokalni prikaz brez potrebe po zunanjem napajanju
• varnostno kritične aplikacije

ELPRO poimenovanje: MAN-DPGT43.100

Dodatne podrobnosti

Tehnični podatki

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• prenos signala v skladu s standardom NAMUR
• merilna območja diferenčnega tlaka od 0 mbar do 16 mbar
• dobro berljiv analogni prikazovalnik z nazivnima velikostma 100 in 160
• individualne, nelinearne karakteristike (npr. x² ali √x za merjenje pretoka)
