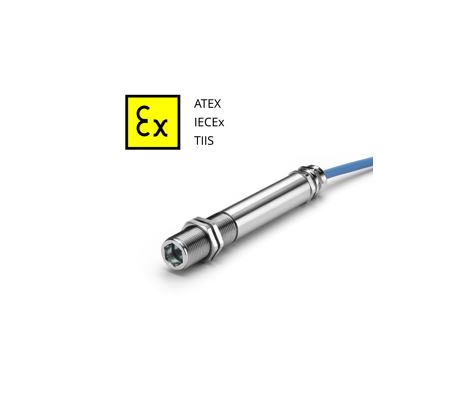

ExTemp infrardeči (IR) temperaturni senzor, z ATEX in IECEx certifikatom CALEX

Opis

ExTemp infrardeči (IR) temperaturni senzor CALEX z ATEX in IECEx certifikatorm, je primeren za uporabo v eksplozijsko nevarnih conah 0, 1 in 2 (plin) ter coni 20 (prah). Temperaturno območje infrardečega temperaturnega senzorja je od -20 do 1000 °C. Najpogosteje se uporablja v raznih industrijskih dejavnostih kot so rafinerije, pridelava papirja, avtomatske lakirnice, naftne vrtine in podobno.

Prednosti

• dvožilni, 4 … 20 mA izhod

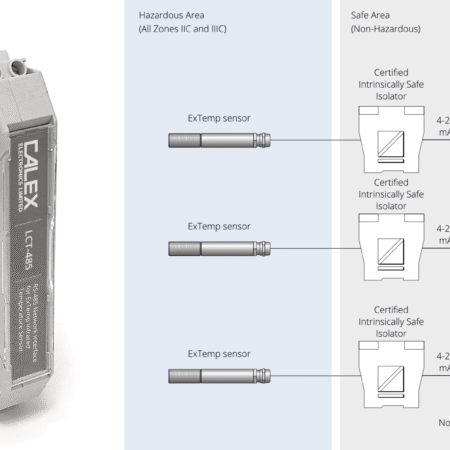

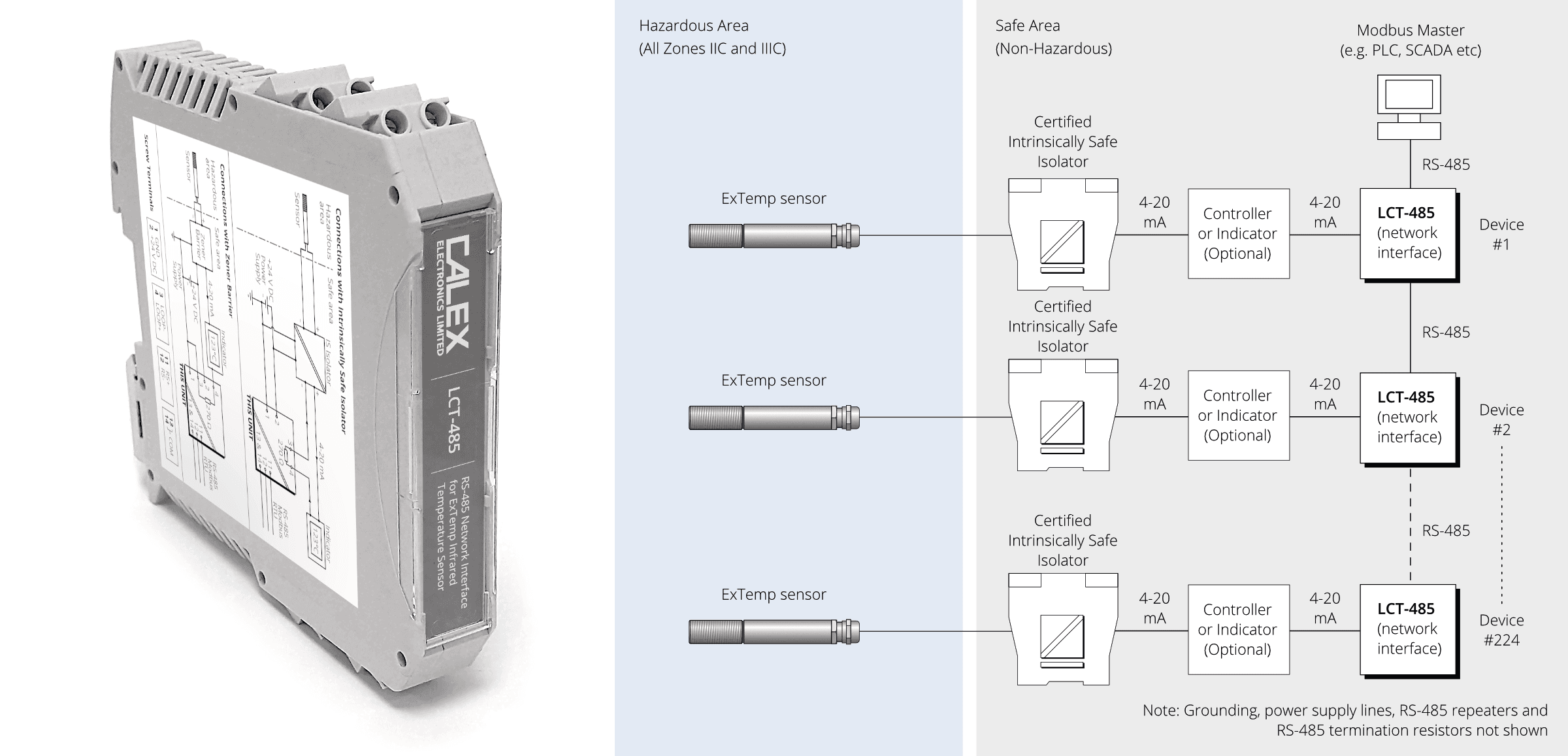

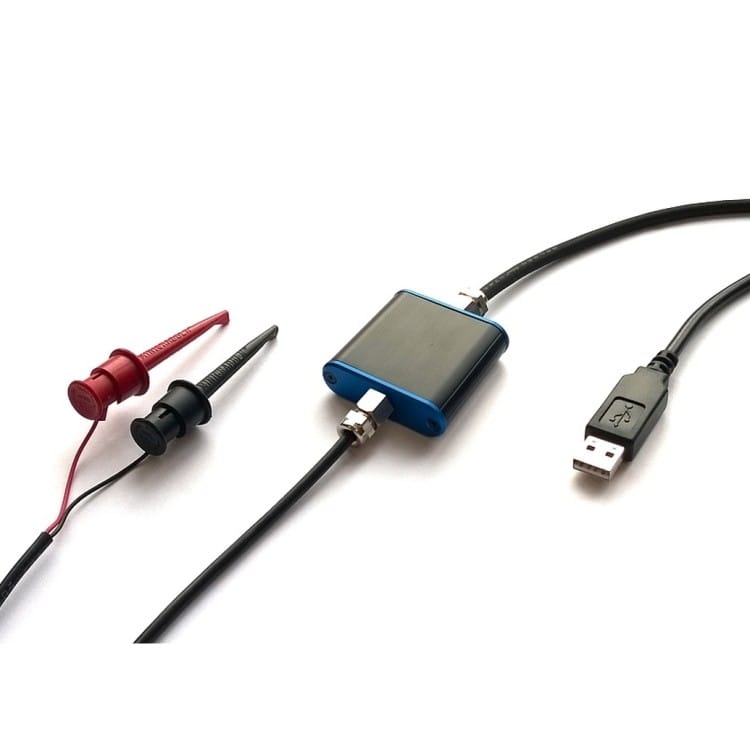

• nastavljiva izhodna moč in nastavljiva emisijska vrednost prek izbirnih adapterjev USB in RS-485
• hiter odzivni čas in visoka stabilnost
• ohišje iz nerjavečega jekla 316 – idealno za uporabo na morju
• zatesnjenost IP65
• priložen z kablom do dolžine 25 m

Tehnične specifikacije

Splošne specifikacije

• temperaturno območje: odvisno od modela
• najvišji temperaturni razpon: 1000°C
• najmanjši temperaturni razpon: 100°C
• izhod: 4 … 20 mA
• vidno polje: odvisno od modela
• točnost: ± 1 °C ali 1 %, kar je večje
• ponovljivost: ± 0.5 °C ali 0.5 %, kar je večje
• območje nastavitve emisivnosti: 0.20 … 1.00 (prednastavljeno na 0.95)

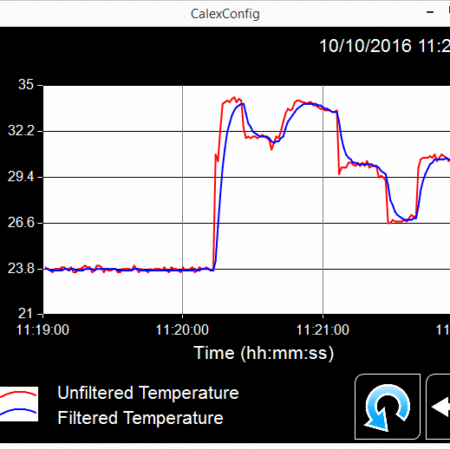

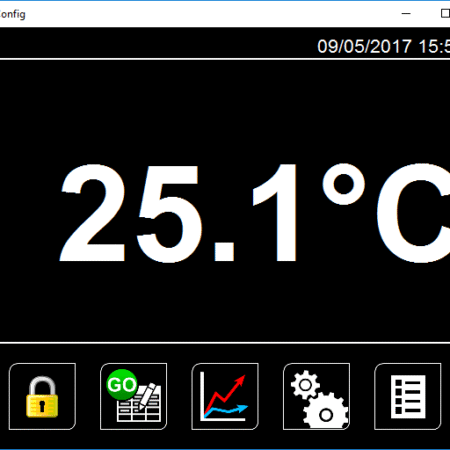

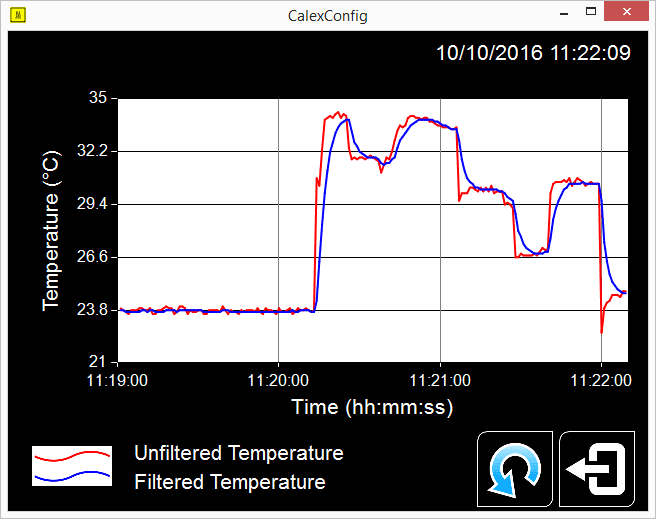

• metoda nastavitve emisivnosti: nastavljiva prek izbirnih adapterjev
• odzivni čas: 240 ms (90 % odziv)
• spektralno območje: 8 … 14 μm
• napajalna napetost: 12 … 24 V DC ± 5%
• največja poraba toka: 25 mA
• največja impedanca zanke: glejte navodila za uporabo (na voljo posebej)

Mehansko

• ohišje: nerjaveče jeklo 316
• glavne mere: Ø 20 x dolžina 150 mm (glejte mere)
• montaža: M20 x 1,5 mm navoj, dolžina 46 mm, priložena dve pritrdilni matici
• dolžina kabla: 5 m, 10 m ali 25 m standardna (za informacije o podaljšanju kabla se obrnite na nas)
• teža: s 5 m kabla 475 g

Okolje

• okoljska ocena: IP65 (NEMA 4)
• razpon temperature okolja: 0 … 70°C (delovno območje)
• razpon tlaka okolja: 80 kPa (0.8 bar) do 110 kPa (1.1 bar)
• relativna vlažnost: max. 95 % brez kondenzacije
• oznaka CE: da
• skladno z RoHS: da

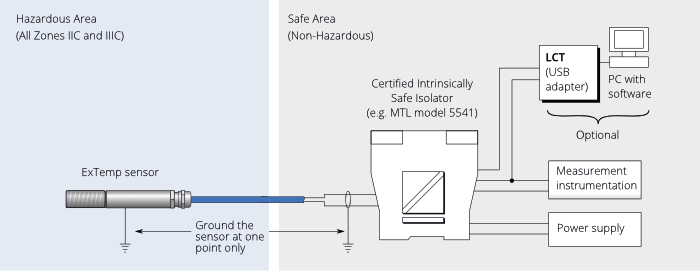

Klasifikacija nevarnih območij

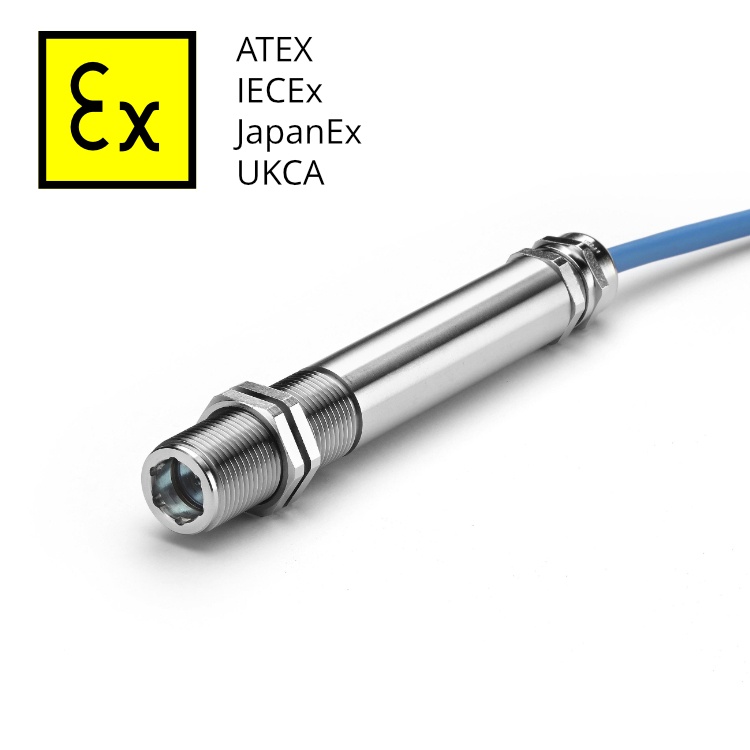

ExTemp ima certifikat ATEX, IECEx, TIIS in UKCA Ex (UKEX).

• razvrstitev ATEX: Ex II 1GD
• klasifikacija IECEx (plin): Ex ia IIC T4 Ga
• klasifikacija IECEx (prah): Ex ia IIIC T135°C IP65 Da
• nazivna temperatura okolja: -20 °C ≤ Ta ≤ 70 °C
• največja enosmerna vhodna napetost: Ui = 28 V
• največji vhodni tok: Ii = 93 mA
• največja vhodna moč: Pi = 650 mW
• največja notranja kapacitivnost: Ci = 8 nF
• največja notranja induktivnost: Li = 0 mH
• številka certifikata ATEX: CML 14ATEX2079
• številka certifikata IECEx: IECEx CML 14.0032
• japanEx številka potrdila: CML 23JPN2141
• številka potrdila UKCA: CML 21UKEX2001

Primeri uporabe

Petrokemija (spremljanje stanja)

Temperature površine ležajev, menjalnikov in motorjev v rafinerijah in kemičnih obratih je mogoče nadzorovati brez stika, tako da ni treba zamenjati kontaktnih sond, ki jih zlahka poškodujejo vibracije.

Petrokemija (skladiščenje in predelava tekočin)

Senzor lahko namestite v okolje cone 0, na primer na vrh rezervoarja z nevarno tekočino ali reaktorja, za merjenje temperature površine tekočine.

Papirna industrija

Prah v obratih za proizvodnjo papirja in embalaže lahko povzroči nevarnost požara in eksplozije. ExTemp se lahko uporablja za merjenje temperature papirnate tkanine in spremljanje stanja na nevarnih območjih, razvrščenih po ATEX in IECEx.

Transport premoga

Zaradi hitrega odzivnega časa 240 ms je idealen za merjenje površinske temperature premoga in drugih materialov v razsutem stanju na tekočih trakovih, kjer obstaja nevarnost eksplozivnega prahu.

Polnjenje plinske jeklenke

Temperatura površine jeklenk z eksplozivnimi plini se spremlja z ExTemp medtem, ko se napolnijo. Zaradi klasifikacije skupine IIC in T4 je primeren za skoraj vse pline, vključno s propanom, butanom, vodikom in acetilenom. Temperatura vsakega jeklenke se meri na polnilni ploščadi, da se lažje odkrijejo okvare pri polnjenju, izračuna končna napolnjena prostornina (v povezavi s tlakom), zagotovi ponovljivost prostornine in izboljša hitrost polnjenja.

Barvanje avtomobilov

Topila v avtomobilskih barvah lahko povzročijo eksplozijo plina. Varen ExTemp se lahko uporablja za nadzor temperature posod, površinske temperature tekočin, prahu ter temperature barvanih površin.

Na morju

Zaradi 316 ohišja iz nerjavečega jekla in lastnovarnega certificiranja je zelo primeren za uporabo na odprtih ploščadih. Poleg merjenja temperature površin na ploščadi se lahko uporablja tudi za merjenje temperature morske površine.

Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.
