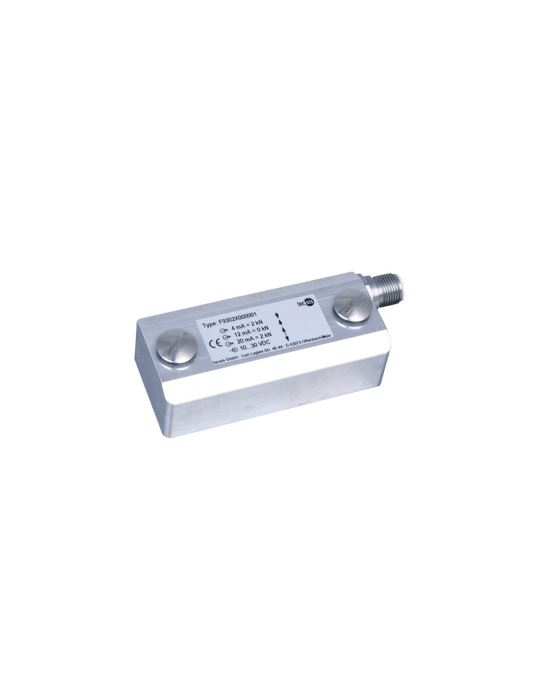

F9302 senzor deformacije WIKA

Opis

F9302 senzor deformacije do 1.000 μe je bil zasnovan za področja uporabe, kjer je treba meriti deformacijo zaradi zunanjih sil, ki delujejo na že obstoječe masivne sestavne dele. Napravo preprosto privijete na sestavni del. Po umerjanju dobi enota značilnosti pretvornika sile, pri čemer se deformacija prenaša s trenjem s komponente na senzor deformacije.

Prednosti

• zaradi možnosti naknadne montaže in majhne prostorske zahteve je ta tip univerzalen in vsestranski senzor za nadzor sile in obremenitve
• je 7 mm tanek filmski senzor
• v najbolj omejenem prostoru je izvedeno vezje Wheatstonovega mostu s temperaturno kompenzacijo
• izpolnjuje zahteve standarda EN 61326 za elektromagnetno združljivost (EMC)
• digitalni programirljivi ojačevalnik omogoča tovarniško nastavitev za posebne zahteve uporabe
• po potrebi dobite različico z možnostjo izbire merilnega območja
• za statične in dinamične meritve
• vgrajen ojačevalnik

Senzor deformacije je primeren za uporabo na konstrukcijah z napetostjo ali kompresijo največ 1.0 ‰ in dosega skupno natančnost merilne enote 2 % polne skale. Z dvema vijakoma se pritrdi na območje konstrukcije, kjer pride do ustreznega raztezka. Kombinirano deformacijsko telo/deformacijski senzor je mogoče enostavno prilagoditi z nadzornimi signali.

Primeri uporabe vključujejo velike stroje in jeklene konstrukcije, pri katerih so določene velike obremenitve. To med drugim velja za stroje za izdelavo reliefnih strojev in stiskalnic.

Področje uporabe, aplikacije F9302

Stroji za brizganje, stiskalnice, stroji za žigosanje in reliefno tiskanje, strukturne jeklene konstrukcije, nosilci za plovila, posebna vozila, gradbeni stroji.
