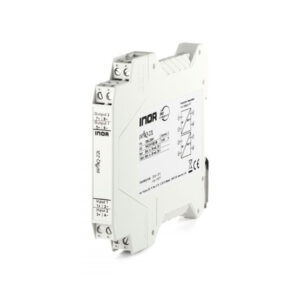

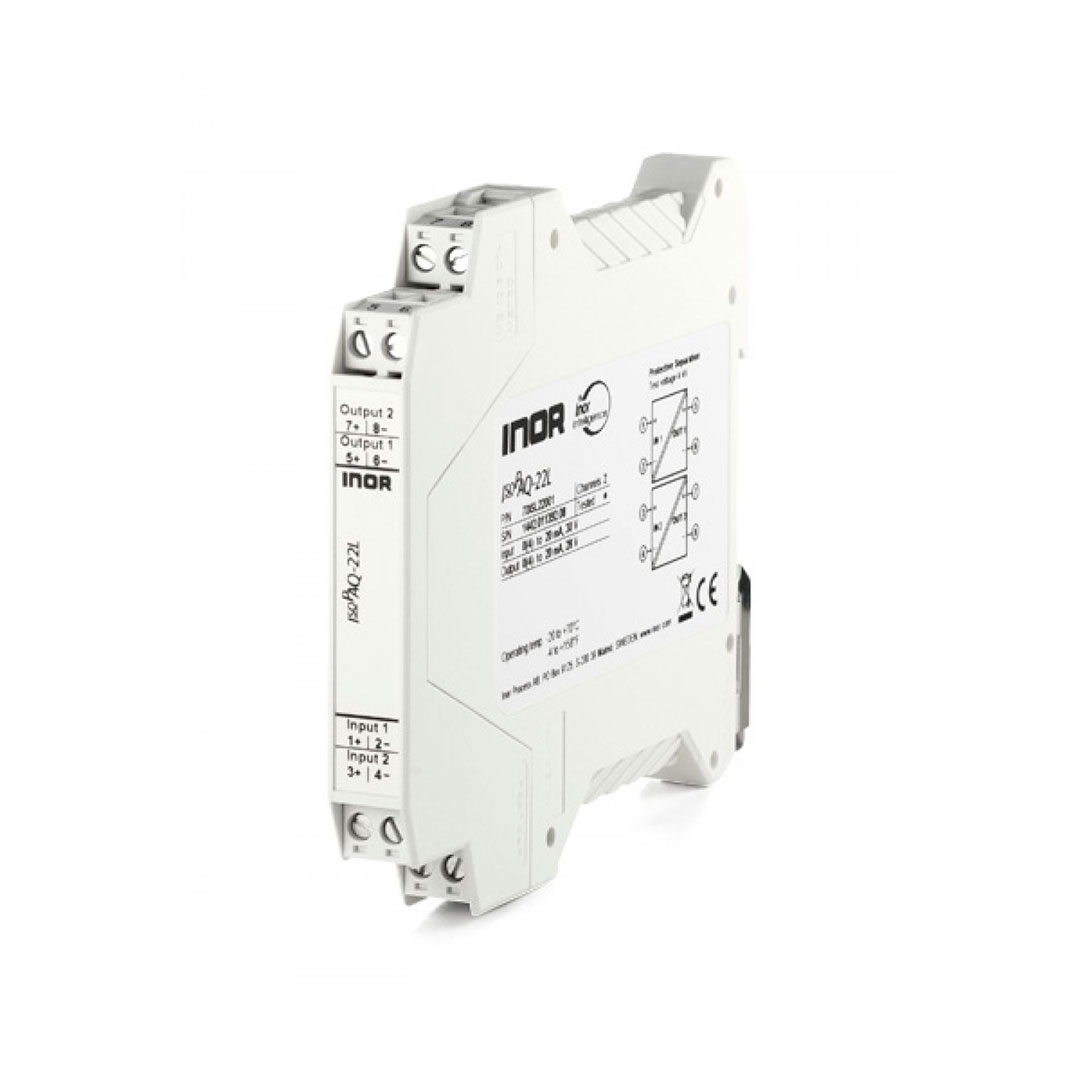

IsoPAQ-22L dvokanalni izolator z zanko za tokovne signale, INOR

Opis

IsoPAQ-22L, dvokanalni izolator z zanko za tokovne signale 0(4) mA … 20 mA INOR, se uporablja za izolacijo tokovnega signala, da se preprečijo merilne napake zaradi različnih napetostnih potencialov ali ozemljitvenih zank v instrumentni inštalaciji.

IsoPAQ-22L izolator ne potrebuje zunanjega napajanja, kar zmanjša dodatne stroške. Cenovno ugodno alternativo predstavlja tudi v kombinaciji s pritrditvijo, ki ne zasede veliko prostora. Visoka stopnja izolacije 4 kV zagotavlja učinkovito zaščito za naprave na nižji stopnji. Visoka zanesljivost in varno ločevanje sta dodatni funkciji, ki zagotavljata varno delovanje sistema.

Značilnosti IsoPAQ-22L

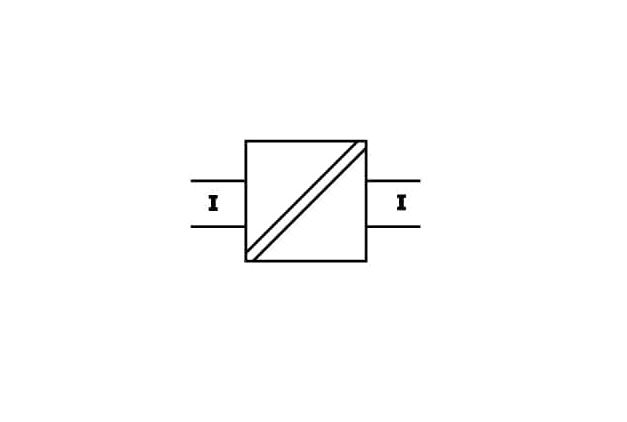

• galvanska izolacija med vhodom in izhodom
• napajanje ni potrebno
• nizek padec napetosti
• zaščitna ločitev v skladu z EN 61140
• visoka natančnost
• montaža na DIN-letev visoke gostote
• vijačni priključki

Tehnične specifikacije

• Tip vhoda: pasivni
• Število kanalov: 2 kanala
• Vhodni signal: 0(4) mA … 20 mA
• Izhodni signal: 0(4) mA … 20 mA
• Tipična natančnost: 0,1 % FS
• Izolacijska raven: 4 kV, 50 Hz
• Delovna napetost: 600 V AC/DC
• Napajanje: ne
• Zaščitna ločitev: da
• Odzivni čas: < 5 ms
• Temperatura okolice: 20 °C … +70 °C
• Vtične vijačne sponke: da
• Širina ohišja: 12,5 mm
• Vgradna globina: 104 mm

ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.

Vabimo vas k branju člankov

• Merilni pretvorniki INOR

Ostala poimenovanja: IsoPAQ 22L, IsoPAQ22L, ISOPAQ22L, ISOPAQ 22L

Dodatne podrobnosti

Tehnični podatki

• vhodni signal: 0(4) mA ... 20 mA
• izhodni signal: 0(4) mA ... 20 mA
• delovna temperatura: -20 °C °C ... +70 °C
• testna napetost: 4 kV, 50 Hz
• točnost: 0,1 % FS
• delovna napetost: 600 V AC / DC
• globina vgradnje: 104 mm
