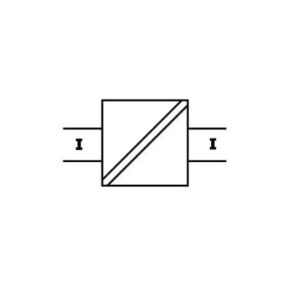

IsoPAQ-110L eno in dvokanalni izolator z zanko za tokovne signale 0(4) … 20 mA INOR, se uporablja za električno izolacijo, da se izognemo merilnim napakam zaradi različnih napetostnih potencialov ali ozemljitvenih zank v instrumentni instalaciji.
Dvokanalna različica IsoPAQ-110L ponuja cenovno ugodno alternativo v kombinaciji s pritrditvijo, ki ne zasede veliko prostora. Izolator ne potrebuje zunanjega napajanja, kar prispeva k nižjim stroškom namestitve. Visoka zanesljivost zagotavlja varno delovanje sistema in nizke stroške vzdrževanja.
| Vhod | ||
| Vhodni signal | 0(4) … 20 mA | |
| Delovni tok | < 100 µA | |
| Padec napetosti | < 3 V | |
| Preobremenitev | ≤ 50 mA, ≤ 15 V | |
| Izhod | ||
| Izhodni signal | 0(4) … 20 mA | |
| Obremenitev | < 600 Ω | |
| Odzivni čas (10 do 90 % končne vrednosti) | 5 ms pri obremenitvi 500 Ω | |
| Valovanje | < 0.1 % končne vrednosti, ~ 100 kHz | |
| Splošni podatki | ||
| Napaka prenosa | ± 0.1 % končne vrednosti | |
| Napaka obremenitve | ± 0.05 % izmerjene vrednosti / obremenitev 100 Ω | |
| Temperaturni koeficient | ± 0.004 %/K izmerjene vrednosti / obremenitev 100 Ω | |
| Preskusna napetost | 2.5 kV, 50 Hz | med vsemi tokokrogi |
| Delovna napetost (osnovna izolacija) | 600 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 acc. EN 61010 del 1 med vsemi tokokrogi | |
| Zaščita pred električnim udarom | Zaščitna ločitev po po EN 61140 z ojačano izolacijo v skladu z po EN 61010 del 1 do 300 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 med vsemi tokokrogi. | |
| Sobna temperatura | delovanje 0 … 55 °C | |
| transport in skladiščenje -25 … 80 °C | ||
| EMC | EN 61326-1 | |
| Konstrukcija | 11.2 mm ohišje, razred zaščite: IP20 | |
| Priključek | ≤ 2.5 mm2, AWG 14 | |
| Teža | pribl. 50 g | |
ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.
Ostala poimenovanja: IsoPAQ 110L, IsoPAQ110L, ISOPAQ110L, ISOPAQ 110L
| Teža | 0,05 kg |
|---|---|
| Dimenzije | 1,12 cm |
| Uporaba | profesionalna uporaba |
| Design | DIN letev |
| Funkcionalnost | 2 žilni (pasivni) |
| Področje | temperatura |
| Standardizacija | EN 61010-1, EN 61140, EN 61326-1, IP20 |
| Industrije | SPLOŠNA UPORABA |
| Dobavni rok | do 3 tedne |
