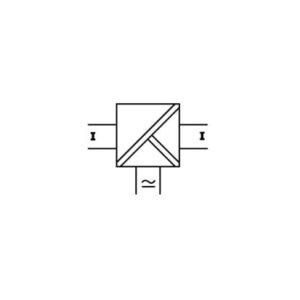

IsoPAQ-51P visoko zmogljiv izolacijski pretvornik za unipolarne tokovne signale INOR se uporablja za visoko-precizne izolacije 0(4)-20 mA unipolarnih signalov.
Za aplikacije, pri katerih se običajno uporablja samo ena kombinacija signalov, je IsoPAQ-51P najvarčnejša rešitev. Nastavitve ničle in razpona omogočajo natančno nastavitev merilne zanke. Visoka zanesljivost in varno ločevanje sta dodatni funkciji, ki zagotavljata varno delovanje sistema.
| Vhod | ||
| Vhodni signal | 0(4) … 20 mA | |
| Vhodna napetost | pribl. 25 Ω | |
| Preobremenitev | ≤ 200 mA | |
| Izhod | ||
| Izhodni signal | 0(4) … 20 mA | |
| Obremenitev | ≤ 600 Ω | |
| Linearni obseg prenosa | -2 … +110 % | |
| Valovanje | < 0.1 % končne vrednosti, ~150 kHz | |
| Splošni podatki | ||
| Napaka prenosa | ± 0.1 % končne vrednosti | |
| Temperaturni koeficient | ± 0.01 %/K končne vrednosti | |
| Nastavitev ničle/razpona | ± 5 % končne vrednosti | |
| Mejna frekvenca (-3 dB) | > 1 kHz | |
| Testna napetost | 4 kV, 50 Hz | vhod proti izhodu proti napajanju |
| Delovna napetost (Osnovna izolacija) | 600 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 acc. EN 61010 del 1 med vsemi tokokrogi. | |
| Zaščita pred električnim udarom | Zaščitna ločitev po po EN 61140 z ojačano izolacijo v skladu z po EN 61010 del 1 do 300 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 med vsemi tokokrogi. | |
| Sobna temperatura | delovanje | -20 … 70 °C |
| transport in skladiščenje | -35 … +85 °C | |
| Napajanje | 20 … 253 VAC/DC | AC 48 … 62 Hz, pribl. 2 VA, DC pribl. 1 W |
| EMC | EN 61326-1 | |
| Konstrukcija | 12.5 mm ohišje, razred zaščite: IP20 | |
| Priključek | ≤ 2.5 mm2, AWG 14 | |
| Teža | pribl. 100 g | |
ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.
Ostala poimenovanja: IsoPAQ 51P, IsoPAQ51P, ISOPAQ51P, ISOPAQ 51P, ISOPAQ-51P
| Teža | 0,01 kg |
|---|---|
| Dimenzije | 1,25 cm |
| Uporaba | profesionalna uporaba |
| Design | DIN letev |
| Funkcionalnost | 4 žilni (aktivni) |
| Področje | temperatura |
| Standardizacija | EN 61010-1, EN 61140, EN 61326-1, IP20 |
| Industrije | SPLOŠNA UPORABA |
| Dobavni rok | do 3 tedne |
