IsoPAQ-41P visoko zmogljiv izolacijski pretvornik za unipolarne tokovne in napetostne signale, INOR

Opis

IsoPAQ-41P, visoko zmogljiv izolacijski pretvornik za unipolarne tokovne in napetostne signale INOR s fiksnimi območji se uporablja za visoko-precizne izolacije in pretvorbe unipolarnih signalov 0 mA … 20 mA, 4 mA … 20 mA in 0 V … 10 V.

V primerih, kjer se uporablja samo ena kombinacija signala, je IsoPAQ-41P najvarčnejša rešitev. Visoka zanesljivost in varno ločevanje sta dodatni funkciji, ki zagotavljata varno delovanje sistema.

Značilnosti IsoPAQ-41P

• fiksni razponi
• zaščitna ločitev v skladu z EN 61140
• visoka natančnost
• univerzalno napajanje za 20 do 253 VAC/DC

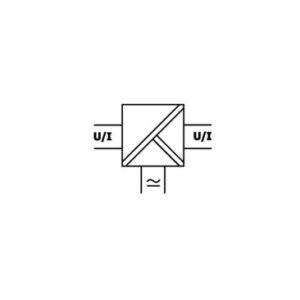

• 3-portna izolacija
• visokogosta montaža na DIN-letev
• vijačni priključki
• odlična zanesljivost

Tehnične specifikacije

• Tip vhoda: aktivni
• Število kanalov: 1 kanal
• Vhodni signal: 0 mA … 20 mA, 4 mA … 20 mA, 0 V … 10 V
• Izhodni signal: 0 mA … 20 mA, 4 mA … 20 mA, 0 V … 10 V
• Konfiguracija: fiksna območja
• Tipična natančnost: 0,1 % FS
• Izolacijska raven: 4 kV, 50 Hz
• Delovna napetost: 600 V AC/DC
• Napajanje: 20 V AC/DC … 253 V AC/DC
• Zaščitna ločitev: da
• Mejna frekvenca (-3 dB): > 1 kHz
• Temperatura okolice: 20 °C … +70 °C
• Vtične vijačne sponke: da
• Širina ohišja: 12,5 mm
• Vgradna globina: 104 mm

ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.

Dodatne podrobnosti

Tehnični podatki

• točnost: 0.1 % FS
• testna napetost: 4 kV, 50 Hz
• vhodni signal: 0(4) ... 20 mA
• izhodni signal: 0(4) ... 20 mA
• delovna napetost: 600 V AC / DC
• delovna temperatura: -20 °C ... +70 °C
• univerzalno napajanje za 20 do 253 V AC / DC
