Opis

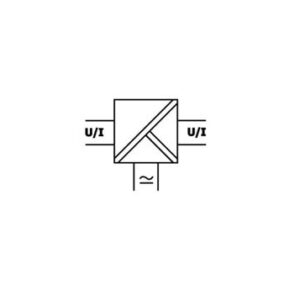

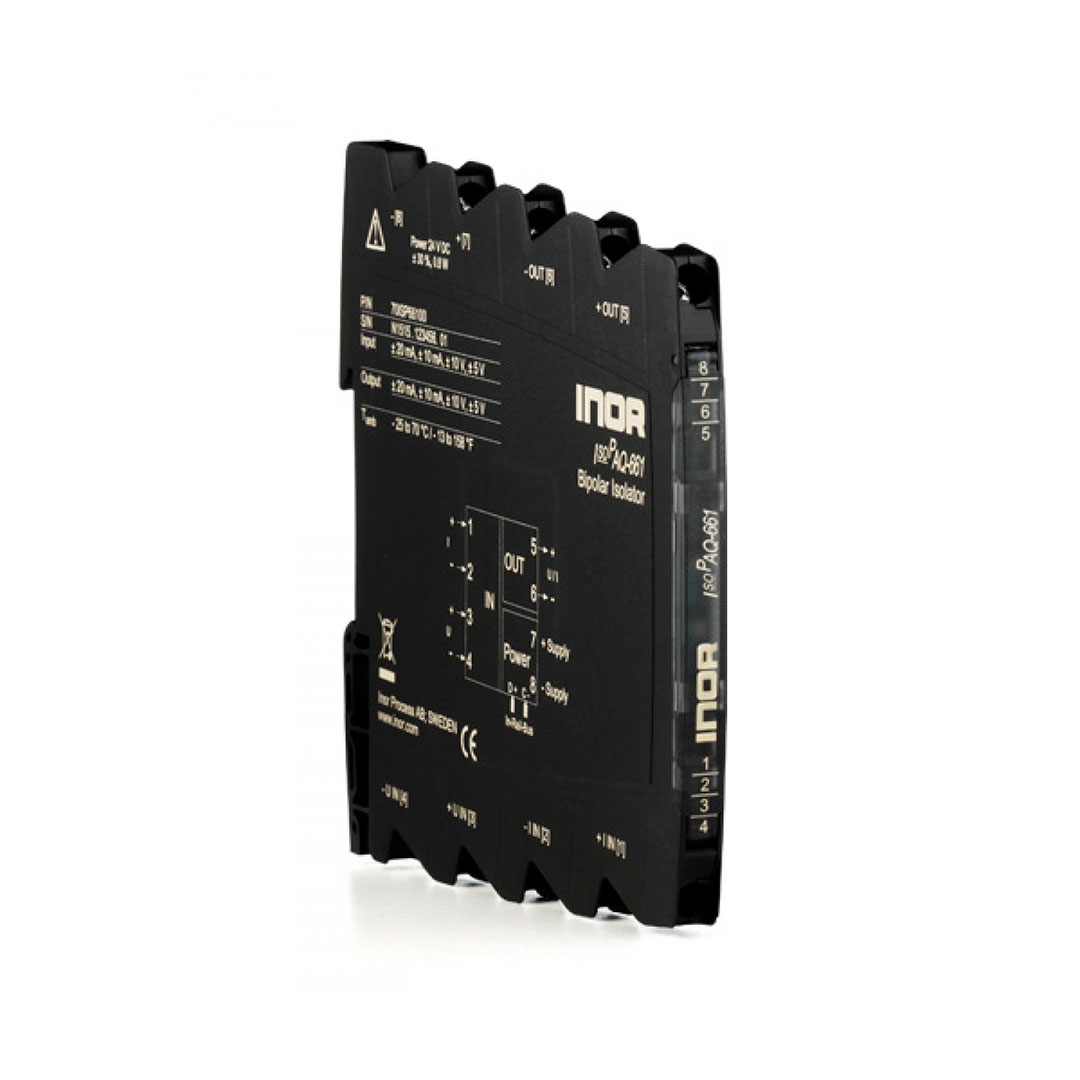

IsoPAQ-661 izolacijski pretvornik za bipolarne in unipolarne tokovne in napetostne signale INOR s kalibrirano izbiro območja se uporablja za izolacijo in pretvorbo bipolarnih in unipolarnih standardnih industrijskih signalov.
Vhodno in izhodno območje IsoPAQ-661 se lahko enostavno nastavi s pomočjo DIP stikala. Zaradi kalibrirane izbire območja nadaljnje prilagajanje ni potrebno. Preklopna kompenzacija merilnega območja se lahko izvede s potenciometri ničle in razpona na sprednji plošči. Za merilno nalogo se lahko s pomočjo DIP stikala prilagodi tudi mejno frekvenco.
Pomožno napajanje izolacijskega pretvornika se lahko napaja preko terminalov priključkov ali preko opcijskega priključka In-Rail-Bus. Na sprednji strani enote je zelena LED lučka za nadzor napajanja.
Glavne značilnosti IsoPAQ-661
- kalibrirana nastavitev signala preko DIP stikala: vhodno in izhodno območje se lahko nastavlja s pomočjo DIP stikala – visoka natančnost brez nadaljnjih nastavitev
- visoka pasovna širina; kratek odzivni čas: brez izkrivljanja signala; ni ponarejanja izmerjenega signala
- preklopna kompenzacija ničle in razpona: za prilagoditev senzorja ali terenske naprave
- 3-vhodna izolacija: zaščita pred napačnimi meritvami zaradi parazitskih napetosti ali ozemljitvenih zank
- izredno tanek dizajn: 6.2 mm tanko ohišje za enostavno in varčno namestitev na DIN-letev
- opcijski In-Rail-Bus priključek za pritrditev: omogoča hitro in ekonomično namestitev
- varno ločevanje po EN 61140: zaščita za servisno osebje in naprave na nižji stopnji pred nedopustno visoko napetostjo
Tehnične značilnosti
Vhod
- Vhodni tok (kalibrirano preklopljiv):
- ±20 mA
- 0 mA … 20 mA
- 4 mA … 20 mA
- ±10 mA
- 0 mA … 10 mA
- 2 mA … 10 mA
- Vhodna napetost (kalibrirano preklopljiva):
- ±10 V
- 0 V … 10 V
- 2 V … 10 V
- ±5 V
- 0 V … 5 V
- 1 V … 5 V
- Vhodna upornost:
- tok: ≤ 25 Ω
- napetost: ≥ 1 MΩ
- Preobremenitev:
- tok: < 50 mA
- napetost: < 30 V
Izhod
- Izhodni tok (kalibrirano preklopljiv):
- ±20 mA
- 0 mA … 20 mA
- 4 mA … 20 mA
- ±10 mA
- 0 mA … 10 mA
- 2 mA … 10 mA
- Izhodna napetost (kalibrirano preklopljiva):
- ±10 V
- 0 V … 10 V
- 2 V … 10 V
- ±5 V
- 0 V … 5 V
- 1 V … 5 V
- Breme:
- tok: ≤ 12 V (600 Ω pri 20 mA)
- napetost: ≤ 5 mA (2 kΩ pri 10 V)
- Linearno prenosno območje:
- unipolarno: -1 % … +110 %
- bipolarno: -110 % … +110 %
- Preostalo valovanje: < 10 mVrms
Splošni podatki
- Napaka prenosa: < 0,1 % celotnega območja
- Temperaturni koeficient: < 100 ppm/K
- Kompenzacija ničle/razpona: 5 % merilnega območja
- Mejna frekvenca -3 dB:
- tok: 8 kHz
- napetost: 100 Hz
- Odzivni čas T99: 100 µs / 7 ms
- Testna napetost: 3 kV AC, 50 Hz, 1 min
- vhod proti izhodu
- vhod proti napajanju
- izhod proti napajanju
- Delovna napetost (osnovna izolacija): 600 V AC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 po EN 61010-1
- Zaščita pred električnim udarom: zaščitna ločitev po EN 61140 z ojačano izolacijo v skladu z EN 61010-1 do 300 V AC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 med vsemi tokokrogi
Temperatura okolice
- Delovanje: -25 °C … +70 °C (-13 °F … +158 °F)
- Transport in skladiščenje: -40 °C … +85 °C (-40 °F … +185 °F)
Napajanje
- Napajanje: 24 V DC
- Napetostno območje: 16,8 V … 31,2 V DC
- Poraba: približno 0,8 W
Ostalo
- EMC: EN 61326-1
- Konstrukcija: 62 mm × 96,5 mm × 107 mm, zaščitni razred IP20, montaža na 35 mm DIN letev po EN 60715
- Teža: približno 70 g
