Opis

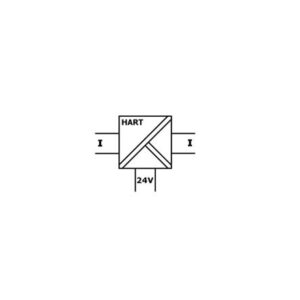

IsoPAQ-610 pretvornik in repetitor za napajanje in izolacijo 2-, 3- ali 4-žičnih pretvornikov INOR oskrbuje z močjo in oddaja merilni signal z visoko natančno galvansko izolacijo na izhod.
Napajalnik repetitorja IsoPAQ-610 se uporablja za napajanje in ločevanje 2- in 3-žičnih SMART pretvornikov ter aktivnih senzorskih signalov s komunikacijo HART. Alternativno merilni vhod sprejema aktivne 0/4 mA … 20 mA signale iz 4-žičnih oddajnikov. Poleg analognega signala, lahko repetitor pretvarja podatkovne protokole za HART komunikacijo. Pomožno napajanje se lahko napaja preko terminalov priključkov ali preko opcijskega priključka In-Rail-Bus. Na sprednji strani enote je zelena LED lučka za nadzor napajanja.
Značilnosti IsoPAQ-610
- univerzalno delovanje pretvornikov SMART: oskrba z energijo in ločevanje področji 2-, 3- in 4-žičnih pretvornikov
- 3-vhodna izolacija: zaščita pred napačnimi meritvami zaradi parazitskih napetosti ali ozemljitvenih zank
- dvosmerni prenos HART: HART prenos podatkov za delovanje repetitorja in izolatorja
- izredno tanek dizajn: 6,2 mm tanko ohišje za preprosto in varčno namestitev
- opcijski In-Rail-Bus priključek za pritrditev: omogoča hitro in ekonomično namestitev
- varno ločevanje po EN 61140: zaščita za servisno osebje in naprave na nižji stopnji pred nedopustno visoko napetostjo
- tip: aktivni, 1-kanalni
Tehnične specifikacije
Vhod
- Vhodni signal: 0/4 mA … 20 mA, 4 mA … 20 mA s HART signalom
- Vhodna upornost: 50 Ω
- Preobremenitev: 50 mA / 30 V
- Napajanje pretvornika (Tx): 16 V, odprtokrožna napetost / kratkostični tok < 22 V / 35 mA
- Komunikacijski signal: dvosmerni HART prenos, notranja AC impedanca 250 Ω
Izhod
- Izhodni signal: 0/4 mA … 20 mA, 4 mA … 20 mA s HART signalom
- Breme: ≤ 12 V (600 Ω pri 20 mA)
- Linearno prenosno območje: -1 % … +110 %
- Preostalo valovanje: < 10 mVrms
Splošni podatki
- Napaka prenosa: < 0,1 % celotnega območja
- Temperaturni koeficient: < 100 ppm/K
- Mejna frekvenca -3 dB: 100 Hz, > 2,5 kHz HART signal
- Odzivni čas T99: 7 ms
- Testna napetost: 3 kV AC, 50 Hz, 1 min
- vhod proti izhodu
- vhod proti napajanju
- izhod proti napajanju
- Delovna napetost (osnovna izolacija): 600 V AC/DC za prenapetostno kategorijo II in stopnjo kontaminacije 2 po EN 61010-1
- Zaščita pred nevarnimi tokovi skozi telo: zaščitna ločitev z ojačano izolacijo po EN 61010-1 do 300 V AC/DC za prenapetostno kategorijo II in stopnjo kontaminacije 2 med vhodom, izhodom in napajanjem
Temperatura okolice
- Delovanje: -25 °C … +70 °C (-13 °F … +158 °F)
- Transport in skladiščenje: -40 °C … +85 °C (-40 °F … +185 °F)
Napajanje
- Napajanje: 24 V DC
- Napetostno območje: 16,8 V DC … 31,2 V DC
- Poraba: približno 1,3 W
Ostalo
- EMC: EN 61326-1
- Konstrukcija: 62 × 96,5 × 107 mm, zaščitni razred IP20, montaža na 35 mm DIN letev po EN 60715
- Teža: približno 70 g
ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.
