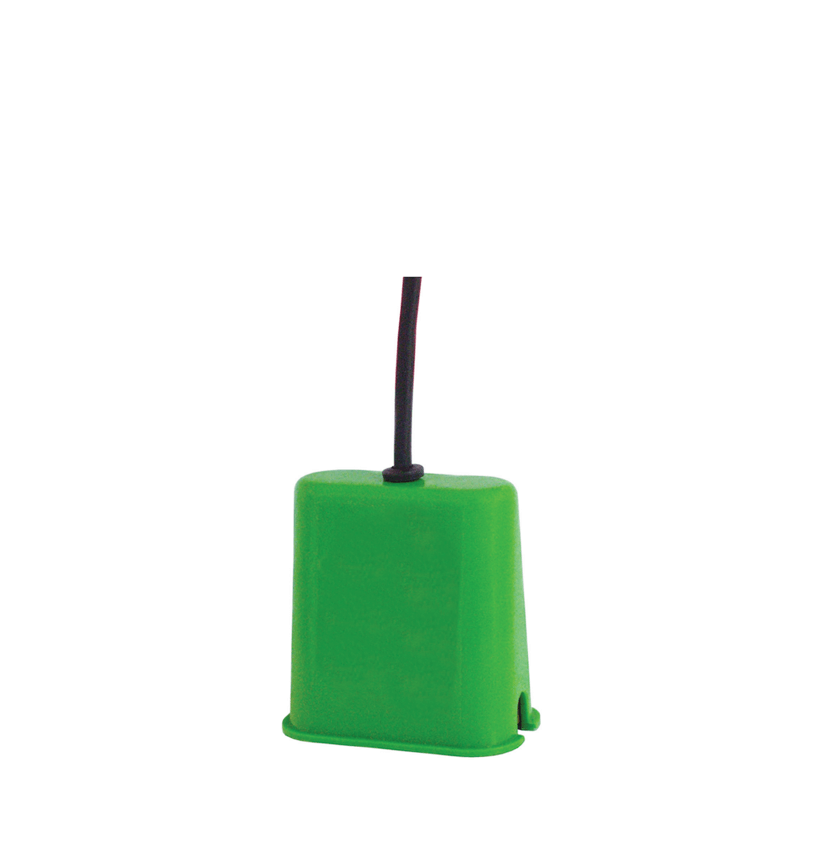

OWE 2/C/NL/Ex-1G kapacitivni detektor izteka JOLA v Ex izvedbi

Opis

OWE 2/C/NL/Ex-1G kapacitivni detektor izteka JOLA v Ex izvedbi se uporablja v območjih kjer želimo, da v primeru iztekanja pride do hitrega in avtomatskega alarmiranja.

Primeren je za uporabo kadar imamo opraviti z organskimi ali anorganskimi tekočinami, ki imajo dielektrično konstanto večjo od 1.8.

Detektorji se lahko uporabljajo samo v temperaturnem območju med -20 °C in +60°C, vendar se kljub predpisanemu temperaturnemu območju priporoča uporaba nad lediščem.

Priporoča se vgradnja v prostore kjer v normalnih pogojih ne pričakujemo prevelike vlažnosti zraka.

Priporoča se vgradnja na najnižjo točko v prostoru, saj tako zagotovite hitro alarmiranje v primeru izteka.

Način delovanja OWE 2/C/NL/Ex-1G

Kapacitivno merilno načelo se uporablja predvsem za odkrivanje električno neprevodne (izolacijske) tekočine, lahko pa se uporablja tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, kot so olja in topila. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina. Dielektrična konstanta zraka je 1. dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za naše kapacitivne senzorje mora biti dielektrična konstanta večja od 1.8.

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag.

Lastnosti OWE 2/C/NL/Ex-1G

• uporaba: za uporabo v lastno varnih tokokrogih v potencialno eksplozivnih atmosferah cona 1 ali 2
• certifikat o pregledu tipa EC: INERIS 03ATEX0160
• ohišje: PP in lita smola
• priključni kabel: PVC kabel, 2 x 0.75 mm², dolžina 5 m, daljši kabel na zahtevo, PTFE kabel na zahtevo
• funkcionalno načelo: kapacitivni senzor z pozlačenimi kondenzatorskimi ploščami na podlagi iz epoksidne smole
• samo-kapacitivnost: Ci = 80 nF + 200 pF na meter priključnega kabla
• samo-induktivnost: Li = 0 + 1 µH na meter priključnega kabla
• razred zaščite: IP65
• višina odziva od spodnjega roba ohišja: ≥ 12 mm (odvisno od dielektrične konstante tekočine)
• temperaturno območje: – 20 … +60°C
• max dolžina povezovalnega kabla med senzorjem in relejem: pribl. 1000 m

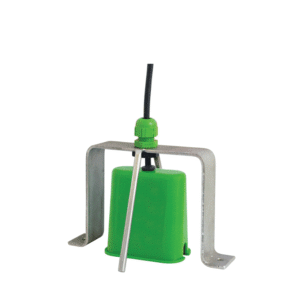

• namestitveni pripomočki: namestitveno stojalo iz nerjavečega jekla

Več tehničnih informacij najdete v tehničnem listu pod zavihkom Dokumentacija.

Uporaba

Vse organske in anorganske tekočine s specifično dielektrično konstanto 1.8. imajo predpogoj, da so te tekočine, odvisno od temperature okolice, prisotne v tekoči obliki in da so senzorji, ki jih bomo uporabili, dovolj navlaženi. Višina odziva je približno 12 mm.

• zaznavanje uhajanja kurilnega olja
