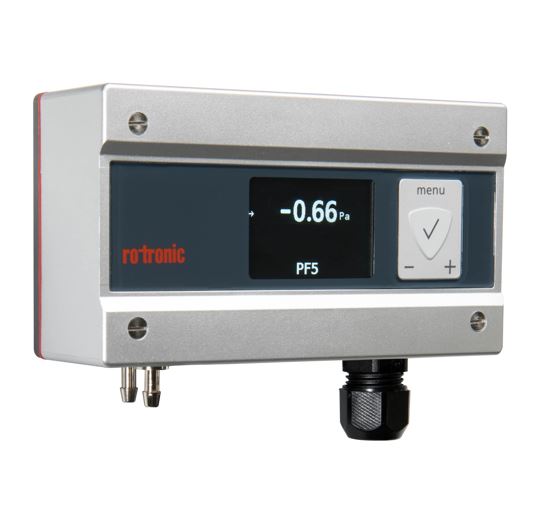

PF5 merilni pretvornik diferenčnega tlaka ROTRONIC

Opis

PF5 merilni pretvornik diferenčnega tlaka je visoko natančen instrument, ki omogoča natančno merjenje v najmanjših razponih. S svojo termično merilno tehniko zagotavlja zanesljive rezultate ter omogoča uporabnikom merjenje dodatnega pomembnega parametra v njihovih aplikacijah.

Za uporabo v PF5 so na voljo senzorji diferenčnega tlaka pretoka ali membrane, ki omogočajo prilagodljivost in prilagojenost različnim potrebam in okoljem.

S pretvornikom PF5 je mogoče enostavno izmeriti in nadzirati:

• diferenčni tlak
• vlažnost
• temperaturo
• nizko rosišče
• diferenčni tlak

Poleg tega PF5 merilni pretvornik diferenčnega tlaka ponuja druge funkcionalnosti, ki omogočajo prilagodljivo uporabo v različnih aplikacijah. Ima 1 do 3 analognih izhodov in 1 analogni vhod, kar omogoča povezavo z drugimi napravami in sistemsko integracijo.

Omogoča tudi omrežno integracijo preko Ethernet povezave ter komunikacijo preko protokolov Modbus TCP ali RTU preko RS485.

PF5 je prav tako opremljen z brezpotencialnim relejem, ki ima preklopne kontakte. To omogoča enostavno upravljanje in nadzor ter integracijo z drugimi napravami ali sistemskimi rešitvami.

Merilni pretvornik diferenčnega tlaka je zanesljiv in napreden instrument, ki bo strankam omogočil natančno merjenje in nadzor diferenčnega tlaka v njihovih aplikacijah.

Za koga je primeren PF5

• Čistilne sobe: PF5 je primeren za uporabo v čistilnih sobah, kjer je pomembno merjenje in nadzor diferenčnega tlaka. S svojo natančnostjo in sposobnostjo merjenja majhnih razlik v tlaku bo zagotovil optimalne pogoje za ohranjanje čistosti in sterilnosti v čistilnih sobah.
• Operacijske dvorane: v operacijskih dvoranah je ključnega pomena vzdrževanje ustreznega diferenčnega tlaka, kar pomaga preprečevati kontaminacijo in zagotavlja sterilne pogoje med kirurškimi posegi. PF5 bo zanesljivo meril diferenčni tlak v operacijskih dvoranah in prispeval k varnosti in učinkovitosti kirurških postopkov.
• HVAC sisteme: V sistemih ogrevanja, prezračevanja in klimatizacije (HVAC) je merjenje diferenčnega tlaka ključnega pomena za uravnavanje in nadzor pretoka zraka med različnimi območji. PF5 bo omogočil natančno merjenje in zagotavljal ustrezne pogoje za delovanje HVAC sistemov.
• Filtracijsko tehnologijo: v aplikacijah, kjer se uporablja filtracijska tehnologija, je merjenje diferenčnega tlaka pomembno za oceno učinkovitosti filtrov in spremljanje njihovega stanja. PF5 bo zanesljivo meril spremembe tlaka preko filtrov in pomagal pri vzdrževanju optimalnega delovanja filtracijskih sistemov.
• Aplikacije z majhnimi razlikami tlaka: PF5 je primeren za številne aplikacije, kjer prevladujejo majhne razlike v tlaku. To lahko vključuje laboratorijske okolja, industrijske procese in druge podobne aplikacije, kjer je natančno merjenje diferenčnega tlaka ključnega pomena za uspešno delovanje sistema.

Tehnične specifikacije

Merjenje diferenčnega tlaka

• princip merjenja: membranski senzor
• merilna območja: ±25 Pa / ±50Pa / ±100 Pa / ±250 Pa / ±500 Pa
• medij: zrak in neagresivni plini
• točnost pri 23°C ±3 K: ±1.0 % FFS
• dolgoročna stabilnost:
  • ±0.25 % FSS (tipično) na leto pri ±250 in ±500 Pa merilno območje
  • ±0.3125 % FSS (tipično) na leto pri ±100 Pa merilno območje
  • ±0.625 % FSS (tipično) na leto pri ±50 Pa merilno območje
  • ±1.25 % FSS (tipično) na leto pri ±25 Pa merilno območje
• merilni interval: 1 s
• tlačna odpornost: 0.7 bar
• hitrost puščanja: 0
• tlačni priključki: cevni priključek Ø 4 mm x 10 mm

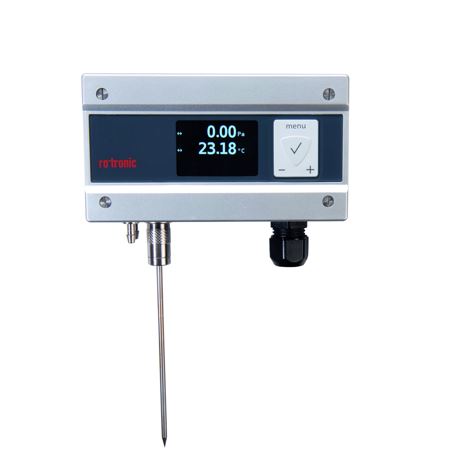

Merjenje temperature in relativne vlažnosti (odvisno od tipa)

• priključki sonde:
  • temperatura: 4-pin Binder za 4-žilni PT100
  • vlažnost: Rotronic E2 za sondo Rotronic HC2A-S
  • točnost: odvisno od sonde

Izhodi

• analogni izhodi: Min. 1, maks. 3, prosto nastavljiv
• vrsta analognega izhoda:
  • 0 do 1 V
  • 0 do 5 V
  • 0 do 10 V
  • 0 do 20 mA
  • 4 do 20 mA
• rele / stikalni izhod:
  • 1 relejno brezpotencialno preklopno stikalo
  • (NC – COM – NE)
• točnost Analogni izhod pri 23°C: napetostni izhod: ±1 mV/V Tokovni izhod: ±20 μA
• dovoljena obremenitev: > 1 kΩ/V (napetostni izhod) / < 500 Ω (tokovni izhod)

Kompatibilnost:

• programska oprema Hygrosoft

Obseg dobave:

• certifikat o tovarniški nastavitvi
• kratka navodila za uporabo
• vijaki in vložki za montažo

Vabljeni k branju

• Monitoring v HVAC aplikacijah in nadzor prezračevanja

Dodatne podrobnosti

Tehnični podatki

• točnost: ±1 hPa (0 … 65 °C; 950 … 1.100 hPa) max.
• merilno območje: -5 … +60 °C/0 …  100 % RV/300 ... 1.100 hPa
• prikazovalnik: barvni TFT 27 mm x 40 mm
• področje uporabe: -5 … +60 °C/0 …  100 % RV, brez kondenza
• odzivni čas T63: < 1 s, običajno
