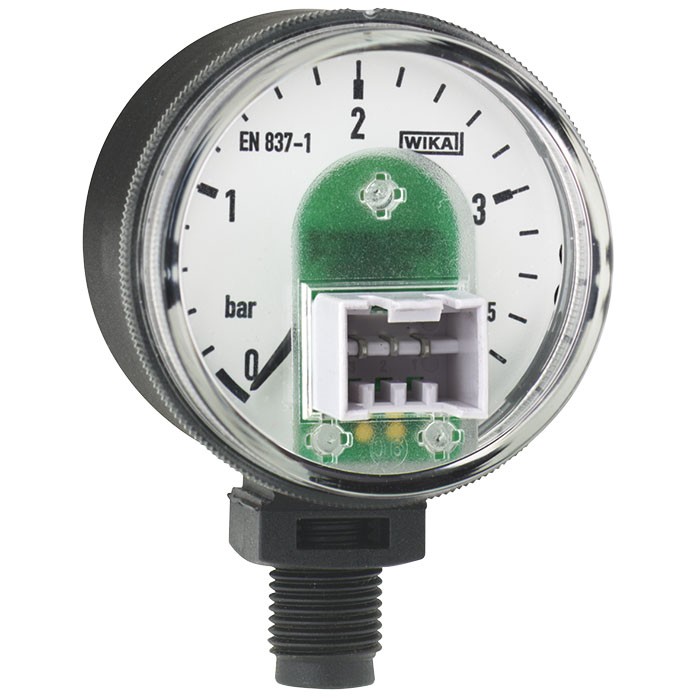

PGT01 bourdonov manometer z izhodnim signalom, WIKA

Opis

PGT01 intelliGAUGE® bourdonov manometer z izhodnim signalom in senzorjem tlaka na eni strani omogoča običajen analogni prikaz brez zunanjega vira energije, ki omogoča odčitavanje procesnega tlaka neposredno na mestu meritve, na drugi strani pa zagotavlja dodaten električni analogni izhodni signal.

Izhodni signal je na voljo kot napetostni signal (npr. 0,5 V DC … 4,5 V DC, ratiometrično pri napajalni napetosti 5 V DC). Vgrajeni priključni sistem za električno povezavo zagotavlja razbremenitev vleka kabla in ščiti kontakte pred poškodbami.

Mehanski merilni sistem z Bourdonovo cevjo izpolnjuje zahteve standarda EN 837-1, elektronske komponente pa so bile preizkušene v skladu s standardoma EN 61000-4-3 in EN 61000-4-6.

Glavne značilnosti

• brezkontaktni senzor (brez obrabe)
• procesni priključek in ohišje iz umetne mase
• nazivna velikost 40
• območja lestvice od 0 bar … 2,5 bar do 0 bar … 10 bar
• napetostni signal, npr. 0,5 V DC … 4,5 V DC (ratiometrični)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• za spremljanje sprememb tlaka vode v ogrevalnih sistemih (stenski in samostoječi kotli)

ELPRO poimenovanje: MAN-PGT01

Dodatne podrobnosti

Tehnični podatki

• brezkontaktni senzor (brez obrabe)
• procesni priključek in ohišje iz umetne mase
• nazivna velikost 40
• območja lestvice od 0 bar ... 2,5 bar do 0 bar ... 10 bar
• napetostni signal, npr. 0,5 V DC … 4,5 V DC (ratiometrični)
