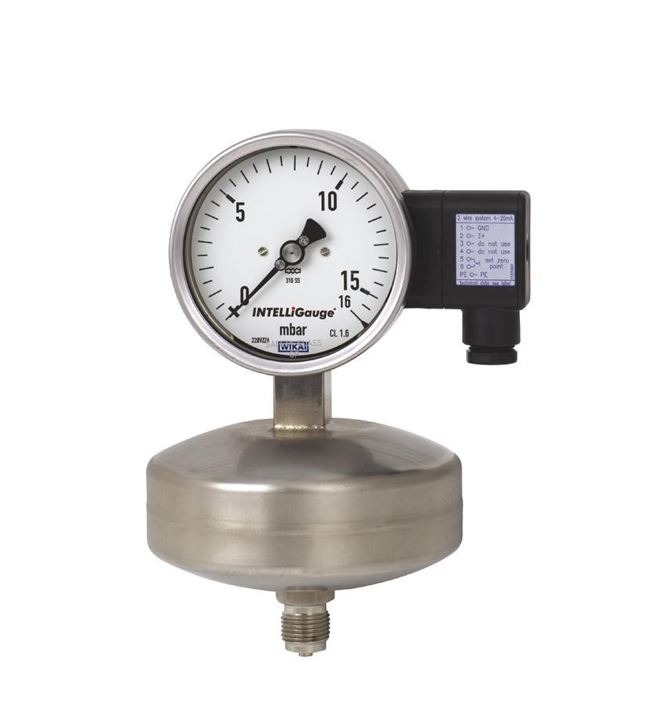

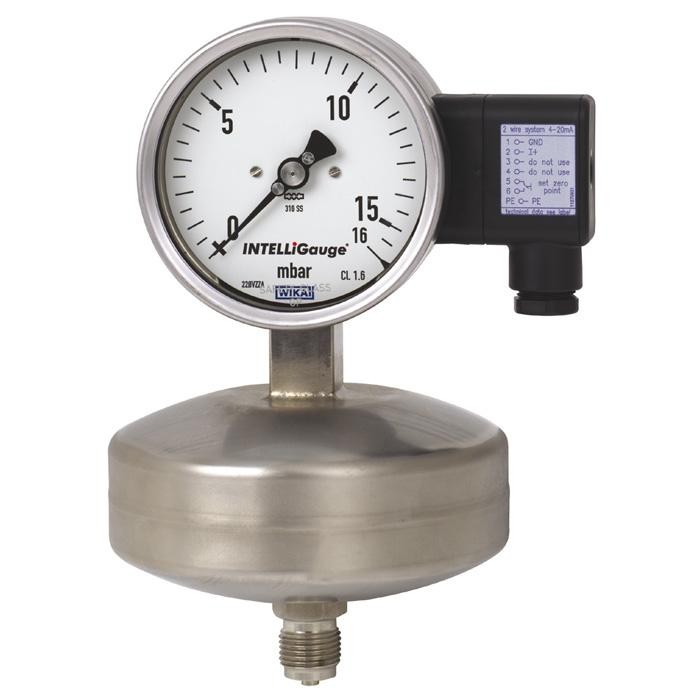

PGT63HP.160 kapsulski manometer z izhodnim signalom, WIKA

Opis

PGT63HP.160 intelliGAUGE®  kapsulski manometer z izhodnim signalom WIKA se lahko uporablja povsod, kjer je treba lokalno prikazati zelo nizke tlake in hkrati zagotoviti prenos signala do centralnega krmilnega sistema ali oddaljenega nadzornega centra.

Robustni merilni sistem s kapsulo odlikuje odpornost proti preobremenitvi, ki dosega do 50-kratno vrednost celotnega merilnega območja.

Položaj osi kazalca določa elektronski kotni dajalnik, ki se je izkazal v varnostno kritičnih avtomobilskih aplikacijah; gre za brezkontaktni senzor, zato je povsem brez obrabe in trenja. Na podlagi tega se ustvari električni izhodni signal, sorazmeren s tlakom, npr. 4 mA … 20 mA.

Merilno območje (električni izhodni signal) se samodejno prilagaja mehanskemu prikazu, kar pomeni, da celotnemu območju prikaza na skali ustreza signal 4 mA … 20 mA. Električno ničelno točko je mogoče nastaviti tudi ročno.

Elektronski senzor WIKA, vgrajen v visokokakovostni manometer s kapsulo, združuje prednosti prenosa električnega signala z lokalnim mehanskim prikazom, ki ostane berljiv tudi ob izpadu električne energije.

Tako se lahko izognemo potrebi po dodatnem merilnem mestu za mehanski prikaz tlaka.

Glavne značilnosti

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• visoka odpornost proti preobremenitvi – do 50-kratna vrednost merilnega območja
• dobro berljiv analogni prikazovalnik (nazivni premeri 100 in 160)
• majhna merilna napaka in minimalen vpliv onesnaženosti medija na delovanje
• merilna komora, zaščitena pred nepooblaščenimi posegi

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• za plinaste, agresivne medije, tudi v agresivnih okoljih
• merjenje zelo nizkih tlakov od 2,5 mbar
• izhodni signali 4 mA … 20 mA, 0 mA … 20 mA, DC 0 V … 10 V za prenos procesnih vrednosti v nadzorno sobo

Dodatne podrobnosti

Tehnični podatki

• namestitev brez potrebe po konfiguraciji (funkcija »plug-and-play«)
• visoka odpornost proti preobremenitvi – do 50-kratna vrednost merilnega območja
• dobro berljiv analogni prikazovalnik (nazivni premeri 100 in 160)
• majhna merilna napaka in minimalen vpliv onesnaženosti medija na delovanje
• merilna komora, zaščitena pred nepooblaščenimi posegi
