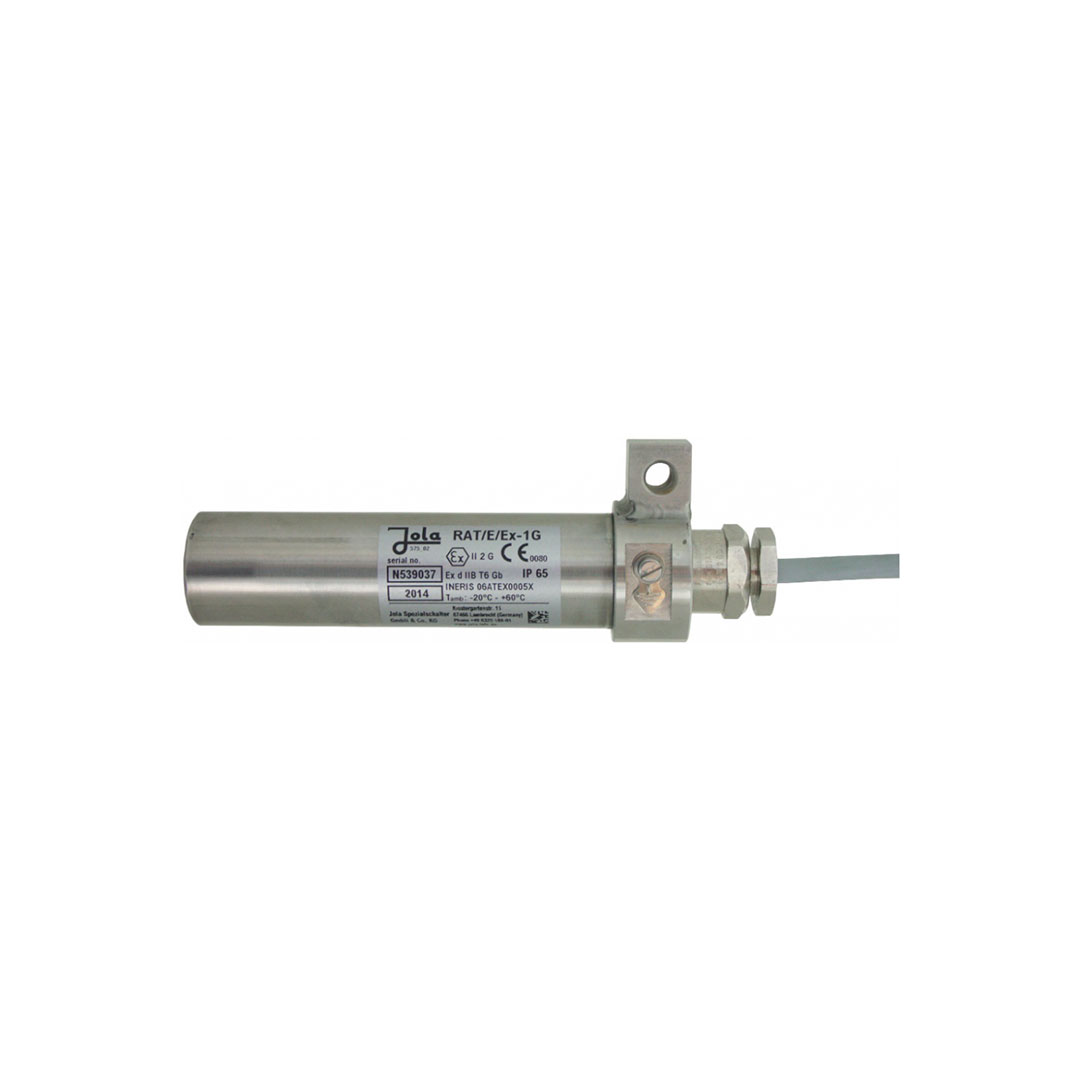

RAT/E/Ex-1G končno stikalo JOLA

Opis

RAT/E/Ex-1G končno stikalo JOLA se uporablja v primerih kadar je uporaba limitnih stikal vprašljiva zaradi delovnih pogojev ter okolice dela.

Stikalo se vgradi sistem s pomočjo luknje na ohišju in sicer tako, da se vgradi na os v procesu, ki ima maksimalno rotacijsko pot +/- 90°. Rotacija osi povzroči preklope v stikalu.

Za zagotovitev pravilnega delovanja je za končno stikalo potrebno upoštevati še dolžino kabla, da se le-ta med obračanjem ne zatika.

Končna stikala RAT Ex so priporočljiva za uporabo tam, kjer je uporaba običajnih ognjevarnih inkapsuliranih končnih stikal otežena zaradi zahtevnih pogojev okolja. Takšni pogoji vključujejo na primer mokra ali umazana okolja.

Končno stikalo RAT Ex je nameščeno preko vrtine v odseku glave enote.

Ta vrtina se uporablja za pritrditev kovinske vodoravne gredi, ki jo dobavi uporabnik. Gred se ne sme vrteti stran od vodoravne ravnine za več kot +/− 90°. Rotacijsko gibanje te gredi aktivira postopek preklopa. Da bi preprečili nepravilno delovanje končnega stikala in prekinitev kabla, se mora pustiti zadostna dolžina kabla.

Končna stikala RAT Ex so opremljena z mikro stikalom (preklopni kontakt) kot električni preklopni element. Ta element se aktivira z notranjo kovinsko kroglo. Preklop se izvede, ko je končno stikalo nameščeno približno 17° +/− 8° nad ali približno 3° +/− 3° pod vodoravno ravnino.

Končna stikala niso primerna za uporabo na vrtljivih gredeh.

Lastnosti RAT/E/Ex-1G

• uporaba:
  • za uporabo v potencialno eksplozivnih ozračjih cone 1 ali 2;
  • EG potrdilo o pregledu tipa INERIS 06ATEX0005X
• preklopna napetost: med 24 V in 250 V AC/DC
• preklopni tok: med 20 mA AC in 3 (1) A AC ali med 20 mA DC in 100 mA DC
• preklopna moč: max 350 VA
• princip delovanja: kroglično mikrostikalo, brez potencialni preklopni kontakt
• material ohišja: nerjaveče jeklo 316 Ti
• razred zaščite: IP65
• kabelski vhod: ponikljana medenina
• priključni kabel: PUR 4 G 0.75
• dolžina kabla: 2 m, ostale dolžine na zahtevo
• temperaturno območje: -20 … +60 °C
• tlačna odpornost: za brez-tlačne uporabe
• navodila za namestitev: horizontalno, omogoča rotacijo max. +/- 90°

Več informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: RAT-E-Ex-1G, RAT-E_Ex-1G, RATE-Ex_1G

Dodatne podrobnosti

Tehnični podatki

• preklopna napetost: med 24 V in 250 V AC/DC
• preklopni tok: med 20 mA AC in 3 (1) A AC ali med 20 mA DC in 100 mA DC
• preklopna moč: max 350 VA
• material ohišja: PP in lita smola
• razred zaščite: IP65
