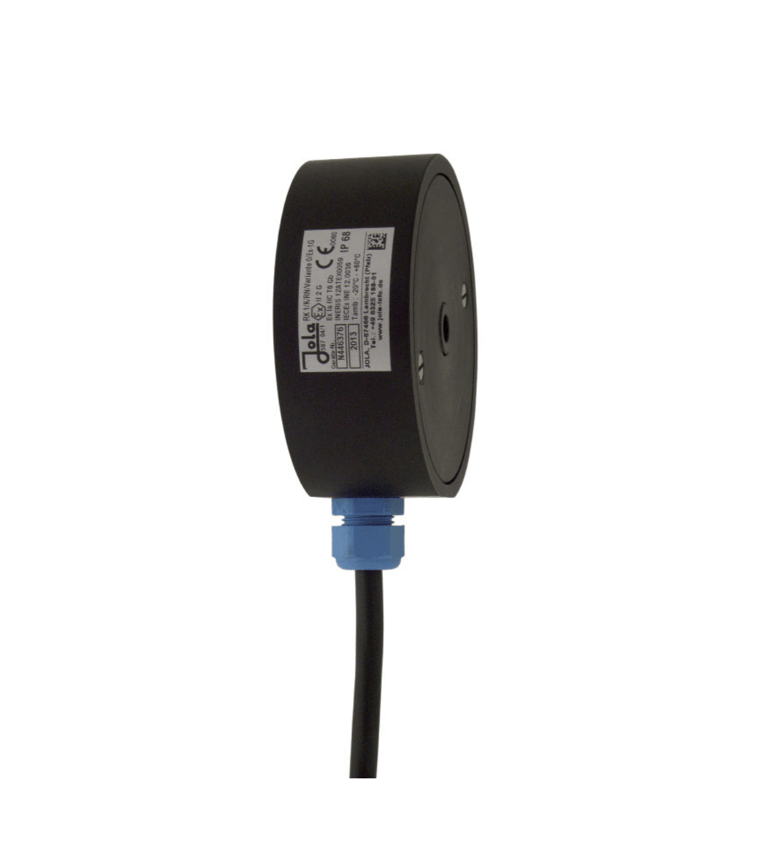

RK 1/K/RN/Ex-1G končno stikalo JOLA

Opis

RK 1/K/RN/Ex-1G končno stikalo JOLA je še posebej primerno, kadar je uporaba običajnih končnih stikal vprašljiva zaradi težkih delovnih pogojev, kot na primer v vlažnem ali umazanem okolju.

Montaža končnih stikal RK Ex mora biti izvedena skozi skoznjo luknjo nameščeno na sredini telesa stikala.

Skozi to luknjo mora biti končno stikalo nameščeno na vodoravni kovinski gredi kupčeve naprave, ki omogoča vrtenje max. +/− 180 °. Rotacijsko gibanje te gredi aktivira postopek preklopa.

Da bi preprečili nepravilno delovanje končnega stikala in prekinitev kabla, morate pustiti zadostno dolžino kabla. Ko je končno stikalo nastavljeno na gred, ga je treba pritrditi z vijakom, nameščenim znotraj telesa stikala

Končna stikala RK Ex so opremljena z mikro stikalom (preklopni kontakt) kot električni preklopni element, ta element pa se aktivira z notranjo kovinsko kroglo.

Končna stikala niso primerna za uporabo na vrtljivih gredih.

Lastnosti RK 1/K/RN/Ex-1G

• uporaba:
  • za uporabo v lastno varnih tokokrogih v potencialno eksplozivnih atmosferah cone 1 in 2
  • različica za uporabo v rudnikih, dovzetnih za požar, na zahtevo
  • Potrdilo o pregledu tipa EC INERIS 12ATEX0059
  • Potrdilo o skladnosti IECEx INE 12.0036
• princip delovanja: kroglično mikrostikalo, brezpotencialni preklopni kontakt
• opcija: diode (= varianta 1) ali upori (= varianta 2) (varianta 0 = brez diod in uporov)
• priporočena uporaba: preko zaščitnih relejev Jola Ex
• ohišje: antistatični (prevodni) PP, fi: pribl. 100 mm x 37 mm
• razred zaščite: IP65
• priključni kabel: A05RN-F kabel, črni, 4 G 0.75, zaprti v ohišju, ostali kabli na zahtevo
• dolžina kabla: 2 m, ostale dolžine na zahtevo
• orientacija namestitve: vertikalno
• temperaturno območje: -20 … +85 °C
• tlačna odpornost: za brez-tlačne uporabe
• navodila za namestitev: horizontalno, omogoča rotacijo max +/- 180°

Več informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: RK_1/K/RN/Ex-1G, RK 1 K RN Ex-1G, končno stikalo, JOLA stikalo

Dodatne podrobnosti

Tehnični podatki

• priporočena uporaba: preko zaščitnih relejev Jola Ex
• ohišje: antistatični (prevodni) PP, fi: pribl. 100 mm x 37 mm
• razred zaščite: IP65
• orientacija namestitve: vertikalno
• temperaturno območje: -20 ... +85 °C
• navodila za namestitev: horizontalno, omogoča rotacijo max +/- 180°
