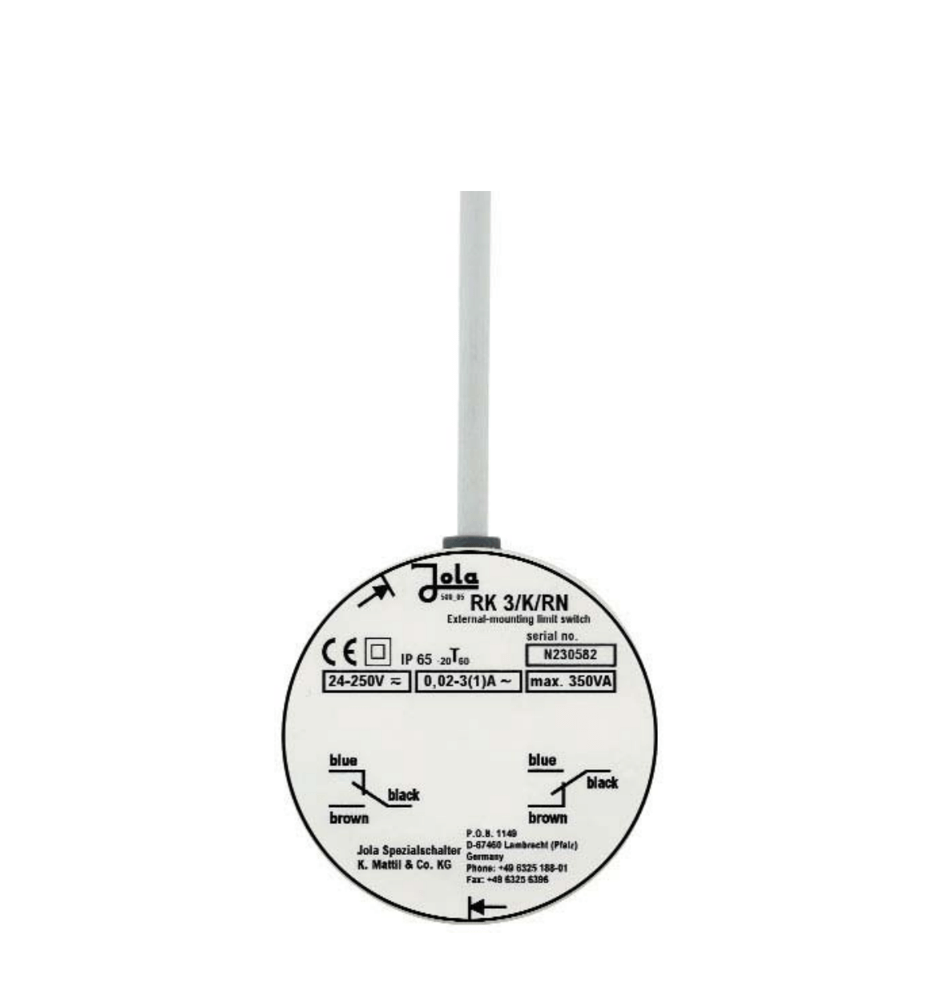

RK 3/K/RN končno stikalo JOLA

Opis

RK 3/K/RN končno stikalo JOLA je primerno za uporabo v primerih kadar je uporaba limitnih stikal vprašljiva zaradi delovnih pogojev ter okolice dela.

Stikalo se vgradi sistem s pomočjo luknje na ohišju in sicer tako da se vgradi na os v procesu, ki ima maksimalno rotacijsko pot +/- 180°. Rotacija osi povzroči preklope v stikalu.

Za zagotovitev pravilnega delovanja je za končno stikalo potrebno upoštevati dolžino kabla, da se ta med obračanjem ne bi zatikal.

Območje uporabe, pritrditev in način delovanja končnih stikal RK 3 / K / …

Končna stikala RK 3 / K / … so še posebej primerna tam, kjer je uporaba običajnih končnih stikal vprašljiva zaradi težkih delovnih razmer, kot na primer v vlažnem ali umazanem okolju.

Namestitev končnih stikal RK 3 / K / … mora biti izvedena skozi skoznjo luknjo, nameščeno na sredini telesa stikala.

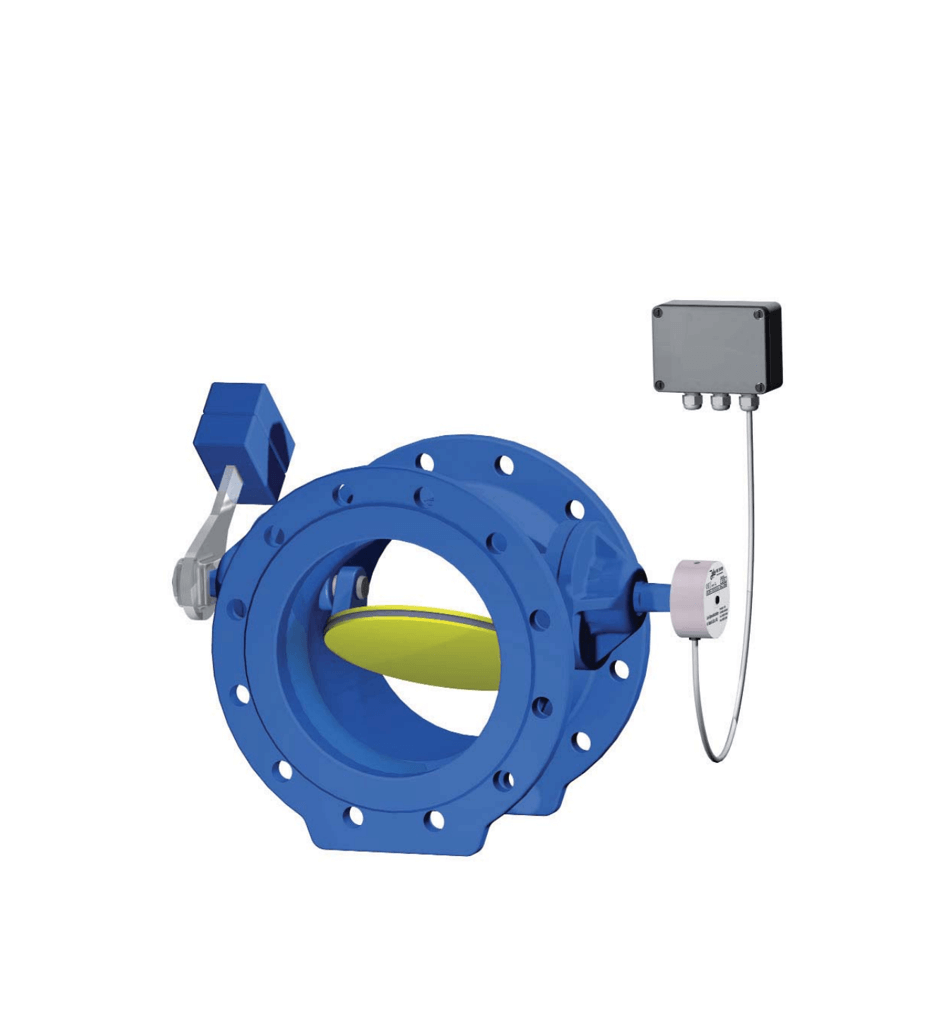

Skozi to luknjo mora biti končno stikalo nameščeno na vodoravni gredi naprave po meri, ki omogoča vrtenje max +/- 180 °. Vrtenje gredi povzroči preklop. Da bi preprečili nepravilno delovanje končnega stikala in prekinitev kabla, morate pustiti zadostno dolžino kabla. Ko je končno stikalo nastavljeno na gred, ga je treba pritrditi z vijakom, nameščenim znotraj telesa stikala.

Končna stikala RK 3 / K / … imajo kot preklopni element kroglično mikrostikalo (preklopni kontakt).

Lastnosti RK 3/K/RN

• uporaba: standardna uporaba
• preklopna napetost: med 24 V in 250 V AC/DC
• preklopni tok: med 20 mA AC in 3 (1) A AC ali med 20 mA DC in 100 mA DC
• preklopna moč: max 350 VA
• princip delovanja: kroglično mikrostikalo, brez potencialni preklopni kontakt
• material ohišja: PP in lita smola
• razred zaščite: IP65
• priključni kabel: A05RN-F 3 x 0.75, ostali kabli na zahtevo
• dolžina kabla: 2 m, ostale dolžine na zahtevo
• temperaturno območje: -20 … +60 °C
• tlačna odpornost: za brez-tlačne uporabe
• navodila za namestitev: horizontalno, omogoča rotacijo max. +/- 180°

Več informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: RK 3-K-RN, RK 3 K-RN, RK 3_K-RN

Dodatne podrobnosti

Tehnični podatki

• preklopna napetost: med 24 V in 250 V AC/DC
• preklopni tok: med 20 mA AC in 3 (1) A AC ali med 20 mA DC in 100 mA DC
• preklopna moč: max 350 VA
• material ohišja: PP in lita smola
• razred zaščite: IP65
