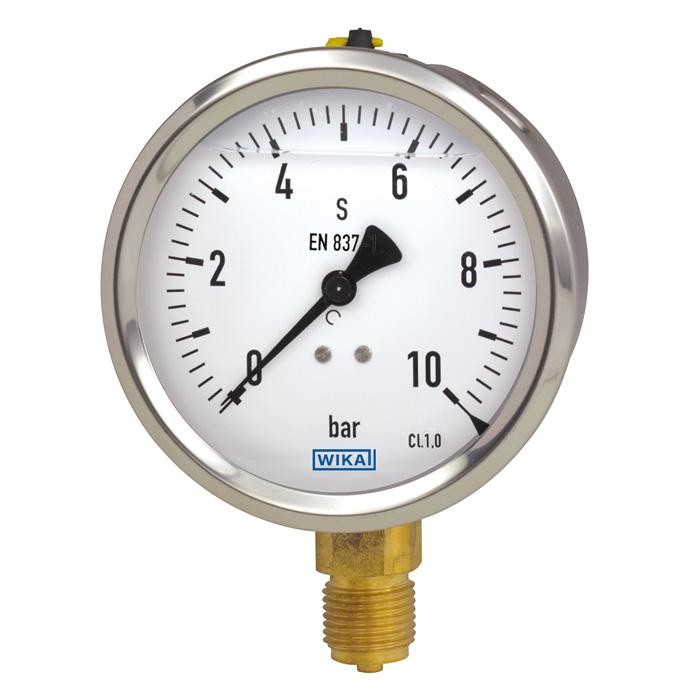

213.53 manometer s tekočino z bourdonovo cevjo WIKA

Opis

213.53 manometer s tekočino z bourdonovo cevjo WIKA je izdelan z ohišjem iz nerjavečega jekla in mokrimi deli iz bakrove zlitine.

WIKA proizvaja in kvalificira manometer v skladu s standardoma EN 837-1 in ASME B40.100. Kot varnostno funkcijo ima ta instrument napravo za izpihovanje. V primeru okvare lahko tam uide nadtlak.

Zaradi polnjenja ohišja sta tlačni element in gibanje učinkovito dušena. Zato so ti instrumenti posebej primerni za merjenje na lokacijah z visokimi dinamičnimi obremenitvami, kot so hitri cikli obremenitev ali vibracije.

Ohišja modela 213.53 so na voljo v nazivnih velikostih 50, 63 in 100 in izpolnjujejo IP65 zaščito pred vdorom.

Z točnostjo razreda 1.0 je ta manometer primeren za široko paleto aplikacij v industriji.

Za montažo v nadzorne plošče so lahko merilniki tlaka s procesnim priključkom za montažo na zadnji strani opremljeni z montažno prirobnico ali s trikotnim profilnim obročem in montažnim nosilcem.

Glavne značilnosti

• zelo dobra odpornost na vibracije in udarce
• še posebej robusten dizajn
• tipska odobritev za ladjedelniško industrijo
• lestvica sega do 0 … 1.000 barov

Tehnične značilnosti

• dizajn: EN 837-1
• nominalna velikost v mm: 50, 63, 100
• razred točnosti:
  • NS 50, 63: 1.6
  • NS 100: 1.0
• razpon lestvice:
  • NS 50: 0 … 1 do 0 … 1.000 bar
  • NS 63, 100: 0 … 0.6 do 0 … 1.000 bar
• omejitev tlaka:
  • NS 50, 63:
    • enakomerno: 3/4 x vrednost celotne skale
    • niha: 2/3 x vrednost celotne skale
    • kratek čas: vrednost celotne skale
  • NS 100:
    • enakomerno: vrednost celotne skale
    • niha: 0.9 x vrednost celotne skale
    • kratek čas: 1.3 x vrednost celotne skale
• dovoljena temperatura
  • okolica: -20 … 60 °C
  • medij: največ 60 °C
• učinek temperature:
  • ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K razpona
• zaščita pred vdorom po IEC/EN 60529: IP65
• procesna povezava:
  • bakrena zlitina
  • spodnji nosilec ali zadnji nosilec
  • NS 50, 63: G ¼ B (male), SW 14
  • NS 100: G ½ B (male), SW 22
• tlačni element:
  • NS 50:
    • bakrova zlitina, tip C ali spiralni tip
  • NS 63:
    • ≤ 400 barov: bakrova zlitina, tip C ali spiralni tip
    • > 400 barov: ≥ 400 barov: nerjaveče jeklo 316L, spiralni tip
  • NS 100:
    • <100 barov: bakrova zlitina, tip C
    • ≥ 100 barov: nerjaveče jeklo 316L, spiralni tip
• gibanje: bakrova zlitina
• številčnica:
  • NS 50, 63: plastični ABS, bel, z zatičem za zaustavitev kazalca
  • NS 100: aluminij, bela, črne črke
• kazalec:
  • NS 50, 63: plastični, črn
  • NS 100: aluminij, črn
• ohišje:
  • nerjaveče jeklo, naravni zaključek
  • tesnenje proti procesni povezavi z O-tesnilom
    • pri vseh razponih skale lahko polnilni čep odzračite za notranjo kompenzacijo tlaka
  • položaj naprave za izpihovanje
    • NS 50: ohišje zadaj, na 12. uri
    • NS 63, 100: obseg ohišja, na 12. uri
• okno: plastika, kristalno čista
• obroč: stisnjeni trikotni okvir, nerjaveče jeklo, sijajni zaključek
• tekočina za polnjenje: glicerin

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• hidravlika
• kompresorji, ladjedelništvo
• za merilna mesta z visoko dinamičnimi tlačnimi obremenitvami in vibracije
• za plinasta in tekoča sredstva, ki niso zelo viskozna ali kristalizira in ne bo napadel delov bakrove zlitine

ELPRO poimenovanje: MAN-213.53
