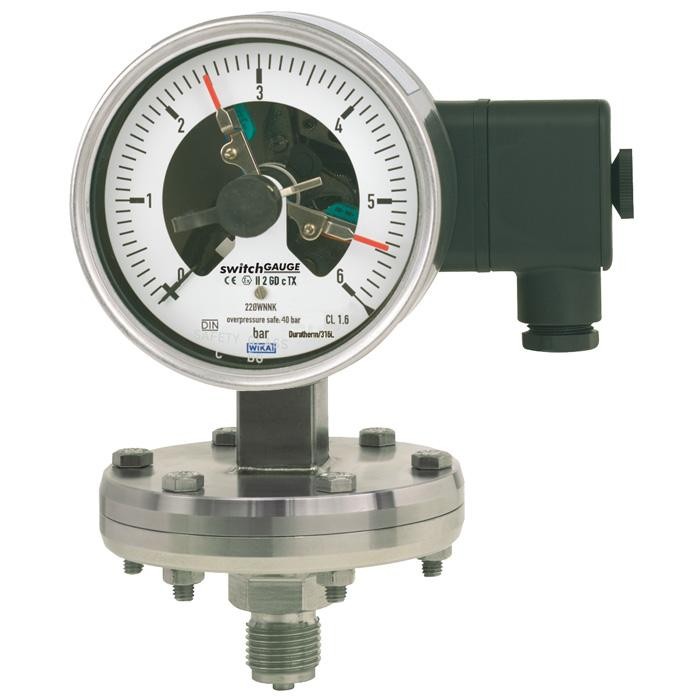

432.36+8xx membranski manometer s preklopnimi kontakti WIKA

Opis

432.36+8xx membranski manometer s preklopnimi kontakti WIKA se prednostno uporablja za območja nizkega tlaka. Skozi veliko delovno površino krožnega, valovitega membranskega elementa je mogoče zanesljivo izmeriti majhna območja tlaka.

Kjer je treba lokalno navesti procesni tlak in hkrati preklopiti tokokroge, model 432.56+8xx ali 432.36+8xx stikalo GAUGE najde svojo uporabo.

Stikalni kontakti (električni alarmni kontakti) zapirajo ali odpirajo vezja, odvisno od položaja kazalca kazalnih merilnih instrumentov. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi na vrhu kolesca. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto premika po celotnem obsegu skale, neodvisno od nastavitve. Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalne stike, sestavljene iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.

Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem. Kot stikalni kontakti so na voljo magnetni kontaktni zatiči, trstična stikala, induktivni kontakti – za zahteve ATEX – ali elektronski kontakti za sprožitev PLC-ja. Za nadaljnje informacije o različnih stikalnih kontaktih glejte podatkovni list AC 08.01

Lastnosti 432.36+8xx

• Nominalna velikost v mm: 100, 160
• Razred točnosti:
  • 1.6
  • Možnost:
    • 1.0
• Razpon lestvice:
  • 0 … 25 mbar do 0 … 250 mbar (prirobnica Ø 160 mm)
  • 0 … 400 mbar do 0 … 40 bar (prirobnica Ø 100 mm)
  • na voljo druge enote (npr. psi, kPa)
  • ali vsa druga enakovredna območja tlaka in vakuuma
• Lestvica:
  • Enojna lestvica
  • Možnost:
    • Dvojna lestvica
• Omejitev tlaka:
  • Stalno: vrednost celotne lestvice
  • Niha: 0.9 x celotna vrednost skale
• Varnost pred preobremenitvijo:
  • 40 barov
  • 100 barov
  • 400 barov (samo za obsege ≥ 0 … 400 mbar 4)
  • Možnost:
    • Varnost pred sesanjem do -1 bara
• Procesna povezava s spodnjo merilno prirobnico:
  • G ½ B
  • ½ NPT
  • ½ NPT ženska
  • Odprta povezovalna prirobnica DN 25 PN 40 po EN 1092-1, obrazec B
  • Odprta priključna prirobnica DN 50 PN 40 po EN 1092-1, obrazec B
  • Odprta povezovalna prirobnica 1 “razreda 300, RF na ASME B16.5
  • Odprta povezovalna prirobnica 2 “razreda 300, RF na ASME B16.5
  • in druge navojne povezave in odprte prirobnice po EN / ASME od DN 15 do DN 80
  • (glej podatkovni list IN 00.10)
• Dovoljena temperatura:
  • Medij +100 °C največ
  • Možnost:
    • +200 °C največ
  • Okolje -20 °C … + 60 °C
• Učinek temperature: ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.8 % / 10 K celotne vrednosti skale
• Ohišje:
  • Model 432.36: Varnostna različica S3 po EN 837: s trdno pregradno steno (Solidfront) in izpuhom nazaj
  • Instrumenti s tekočinskim polnjenjem s kompenzacijskim ventilom do odzračevalnega ohišja
• Polnjenje ohišja
  • Brez
  • Možnost:
  • S polnilom ohišja iz silikonskega olja M50, zaščita pred vdorom IP65 (modeli 433,56, 433,36)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• nadzor rastlin in preklapljanje električnih vezij
• za plinaste in tekoče, agresivne in visoko viskozne ali onesnažene medije, tudi v agresivnem okolju
• nadzor in regulacija procesov na merilnih mestih s povečanim nadtlakom in obsegom je od 0… 25 mbar
• procesna industrija: kemična, petrokemična, elektrarne, rudarstvo, na morju in morju, okoljska tehnologija, strojegradnja in splošna gradnja obratov

ELPRO poimenovanje: MAN-432.36+8xx
