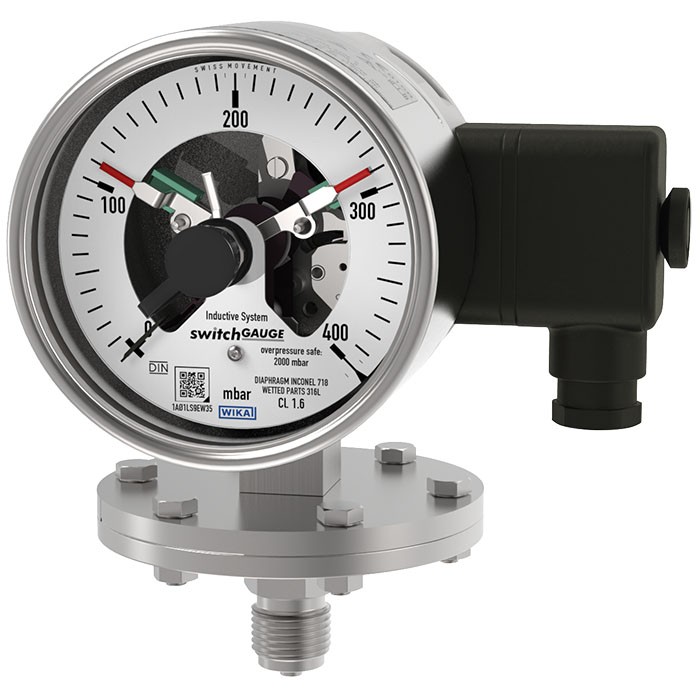

PGS43.160 membranski manometer s preklopnimi kontakti WIKA

Opis

PGS43.160 membranski manometer s preklopnimi kontakti WIKA se uporablja za nadzor diferenčnih tlakov, instrument omogoča preklapljanje in prikazovanje.

Kjer koli je treba lokalno navesti procesni tlak in hkrati izdelati ali prekiniti tokokroge, lahko uporabimo model PGS43.160 stikaloGAUGE.

Stikalni kontakti (električni alarmni kontakti) tvorijo ali prekinejo električni krmilni krog, odvisno od položaja kazalca instrumenta. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi na vrhu kolesca. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto giblje po celotnem obsegu skale, neodvisno od nastavitve.
Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalne stike, sestavljene iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.

Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem.
Kot stikalni kontakti so na voljo magnetni kontaktni kontakti, trstična stikala, induktivni kontakti in elektronski kontakti. Induktivne kontakte lahko uporabljate na nevarnih območjih. Za sprožitev programabilnih logičnih krmilnikov (PLC) se lahko uporabljajo elektronski kontakti in trstična stikala.

Lastnosti PGS43.160

• Nominalna velikost v mm: 100

• Razred točnosti:

  • 1.6
  • Možnost:
    • 1.0

• Razpon lestvice:

  • 0 … 25 mbar do 0 … 250 mbar (prirobnica Ø 160 mm)
  • 0 … 400 mbar do 0 … 25 bar (prirobnica Ø 100 mm)
  • na voljo druge enote (npr. psi, kpa)
  • ali vsa druga enakovredna območja tlaka in vakuuma

• Lestvica:

  • Enojna lestvica
  • Možnost:
    • Dvojna lestvica

• Omejitev tlaka:

  • Stalna vrednost celotne lestvice
  • Niha 0.9 x celotna vrednost skale

• Varnost pred preobremenitvijo:

  • 5 x celotna skala, vendar največ 40 barov
  • Opcije:
    • Varnost pred preobremenitvijo do 10 x celotne skale, maks. 40 barov
    • Varnost pred sesanjem do -1 bara

• Procesna povezava s spodnjo merilno prirobnico:

  • G ½ B
  • ½ NPT
  • M20 x 1,5
  • Odprta povezovalna prirobnica DN 25 PN 40 po EN 1092-1, obrazec B
  • Odprta priključna prirobnica DN 50 PN 40 po EN 1092-1, obrazec B
  • Odprta povezovalna prirobnica 1 “razred 150, RF na ASME B16.5
  • Odprta povezovalna prirobnica 2 “razreda 150, RF na ASME B16.5
  • in druge navojne povezave in odprte prirobnice po EN / ASME od DN 15 do DN 80 (glej tehnični list)

• Dovoljena temperatura:

  • Medij +100 °C največ
  • Možnost:
    • +200 °C največ
  • Okolje -20 °C … + 60 °C
• Učinek temperature Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.8 % / 10 K celotne skale

• Različica ohišja S1 po EN 837:

  • Z napravo za izpihovanje v ohišju
  • Možnost:
    • Varnostna različica S3 po EN 837: s trdno pregradno steno (Solidfront) in izpuhom nazaj
    • Instrumenti s polnjenjem tekočine s kompenzacijskim ventilom do ohišja za odzračevanje

• Polnjenje ohišja

  • Brez
  • Možnost:
    • S polnilom ohišja M50 iz silikonskega olja, zaščita pred vdorom IP65

• Mokri materiali

  • Membranski element (tlačni element):
    • ≤ 0.25 bara: nerjaveče jeklo 316L
    • > 0.25 bara: zlitina NiCr (Inconel)
    • Možnost: prevlečena s posebnimi materiali, kot so PTFE, Hastelloy, Monel, nikelj, tantal, titan, srebro (instrumenti s točnostjo razreda 2.5)
  • Procesna povezava s spodnjo merilno prirobnico:
    • Nerjaveče jeklo 316L
    • Možnost: Podložena / prevlečena s posebnimi materiali, kot so PTFE, Hastelloy, Monel, nikelj, tantal, titan, srebro
  • Tesnjenje tlačne komore: FPM / FKM

• Nevlaženi materiali:

  • Ohišje z zgornjo merilno prirobnico, gibanje, bajonetni obroč
    • Nerjaveče jeklo
  • Številčnica iz aluminija, bela, črna
  • Kazalec instrumenta Aluminij, črna
  • Kazalec za nastavitev Aluminij, rdeča
  • Okno Laminirano varnostno steklo

• Zaščita pred vdorom po IEC / EN 60529:

  • IP54
  • Možnost:
    • IP65

• Električna povezava

  • Kabelska vtičnica PA 6, črna
  • Na izolacijsko skupino VDE 0110 C / 250 V
  • Kabelska uvodnica M20 x 1.5
  • Lajšanje sevov
  • 6 vijačnih sponk + PE za prerez vodnika 2.5 mm²
  • Za dimenzije glejte tehnični list
  • drugi na zahtevo

Za več lastnosti PGS43.160 in dodatnih opcij priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• nadzor rastlin in preklapljanje električnih vezij
• za plinaste in tekoče, agresivne in zelo viskozne ali onesnažene medije, tudi v agresivnem okolju
• nadzor in regulacija industrijskih procesov na merilnih mestih s povečanim nadtlakom in obsegom se giblje od 0… 25 mbar
• procesna industrija: kemična, petrokemična, elektrarne, rudarstvo, na morju in morju, okoljska tehnologija, strojegradnja in splošna gradnja obratov

ELPRO poimenovanje: MAN-PGS43.160
