IsoPAQ-641 visoko zmogljiv izolacijski pretvornik za tokovne in napetostne signale INOR

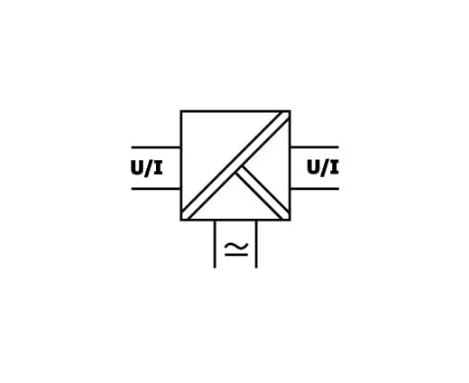

IsoPAQ-641 visoko zmogljiv izolacijski pretvornik za tokovne in napetostne signale INOR - slika 2

IsoPAQ-641 visoko zmogljiv izolacijski pretvornik za tokovne in napetostne signale INOR

  • vhodni signal:
    0 mA … 20 mA, 0 V … 10 V, 0 V … 5 V
    4 mA … 20 mA, 2 V … 10 V, 1 V … 5 V
  • izhodni signal:
    0 mA … 20 mA, 0 V … 10 V, 0 V … 5 V
    4 mA … 20 mA, 2 V … 10 V, 1 V … 5 V
  • napajanje: 24 V DC napetostno območje 16,8 V… 31,2 V, približno 0,7 W
  • delovna temperatura: -25 °C … 70 °C
  • točnost: 0,1 % FS
  • delovna napetost: 600 V AC/DC
Šifra: IsoPAQ-641
na voljo predvidoma:
v zalogi
tehnični list_IsoPAQ-641prenesi
CE izjava o skladnosti_IsoPAQ-641prenesi
navodilo za uporabo_IsoPAQ-641prenesi
INOR pregled produktov 12-2020prenesi
Cena brez DDV:
223,00 €
Cena z DDV:

Izvirna cena je bila: 418,46 €.Trenutna cena je: 272,06 €.

1 na zalogi

Najnižja cena v 30 dneh:

Opis

IsoPAQ-641 visoko zmogljiv izolacijski pretvornik za tokovne in napetostne signale INOR s kalibriranim izborom območja se uporablja za izolacijo in pretvorbo standardnih signalov.

Vhodno in izhodno območje kakor tudi mejno frekvenco IsoPAQ-641 se lahko enostavno konfigurira s pomočjo DIP stikala. Zaradi kalibriranega razpona ni potrebno nobeno dodatno nastavljanje.

Pomožno napajanje se lahko dobavlja preko priključnih terminalov ali preko opcijskega priključka In-Rail-Bus. Na sprednji strani enote je zelena LED lučka za nadzor napajanja.



Glavne značilnosti IsoPAQ-641

  • kalibrirana nastavitev signala preko DIP stikala: nastavljivo vhodno in izhodno območje s pomočjo DIP stikala – visoka natančnost brez nadaljnjih nastavitev
  • 3-vhodna izolacija: zaščita pred napačnimi meritvami zaradi parazitskih napetosti ali ozemljitvenih zank
  • izredno tanek dizajn: 6,2 mm tanko ohišje za enostavno in varčno namestitev na DIN letev
  • opcijski In-Rail-Bus pritrdilni konektor: omogoča hitro in ekonomično namestitev
  • varno ločevanje po EN 61140: varuje servisno osebje in naprave na nižji stopnji pred nedopustno visoko napetostjo
  • največja zanesljivost: brez stroškov vzdrževanja



Tehnične značilnosti

Vhod
Vhodni signal (umerjeno preklopno) 0 mA … 20 mA 4 mA … 20 mA
0 V … 10 V 2 V … 10 V
Vhodni upor vhodni tok ≤ 25 Ω
vhodna napetost ≥ 100 kΩ
Preobremenitev vhodni tok < 50 mA
vhodna napetost < 30 V
Izhod I
Izhodni signal (umerjeno preklopno) 0 mA … 20 mA 4 mA … 20 mA
0 V … 10 V 2 V … 10 V
Obremenitev tokovni izhod: ≤12 V (600 Ω pri 20 mA) izhodna napetost: ≤ 5 mA (2 kΩ pri 10 V)
Območje linearnega prenosa –1 % … 110 %
Preostalo valovanje < 10 mVrms
Splošni podatki
Napaka prenosa ±0,1 % celotne vrednosti
Temperaturni koeficient < 100 ppm/K
Mejna frekvenca -3 dB 5 kHz 100 Hz 10Hz
Odzivni čas T99 150 µs 7 ms 70 ms
Preskusna napetost 3 kV AC, 50 Hz, 1 min vhod proti izhodu 1 proti izhodu 2 proti napajalniku
Delovna napetost (osnovna izolacija) 600 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2

acc. EN 61010 del 1 med vsemi tokokrogi
Zaščita pred električnim udarom Zaščitna ločitev po po EN 61140 z ojačano izolacijo v skladu z po EN 61010 del 1 do 300 VAC/DC za prenapetostno kategorijo II in stopnjo onesnaženosti 2 med vsemi tokokrogi.
Sobna temperatura delovanje -25 °C … 70 °C
transport in skladiščenje -40 °C … 85 °C
Napajanje 24 V DC območje napetosti 16,8 V … 31,2 V DC, pribl. 1,4 W
EMC EN 61326-1
Konstrukcija 6.2 mm (0,244”) ohišje, zaščitni razred IP 20, montaža na 35 mm

DIN letev acc. po EN 60715
Teža pribl. 70 g



ELPRO Lepenik nudi možnost tehnične podpore (TP-1, 30 min) in kalibracije.



Vabimo vas k branju člankov



Ostala poimenovanja: IsoPAQ 641, IsoPAQ641, ISOPAQ-641, ISOPAQ641, ISOPAQ 641

Dodatne podrobnosti

Teža 0,07 kg
Dimenzije 6,2 × 9,65 × 10,7 cm
