M1140 Ethernet Multilogger – termometer in vlagomer s štirimi MiniDIN vhodi, COMET

Opis

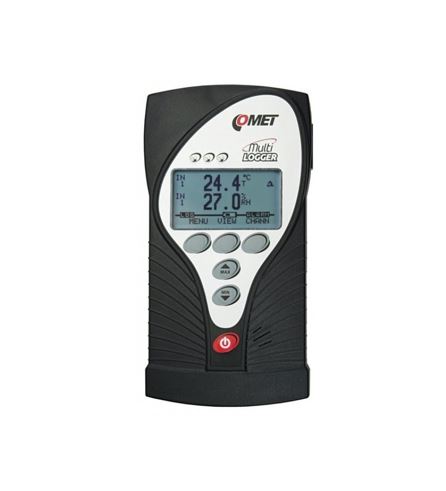

M1140 Ethernet Multilogger – indikacijski termometer in vlagomer s štirimi MiniDIN vhodi za povezovanje sond temperature in vlage.

Multilogger se lahko uporablja, kot fiksna naprava z Ethernet povezavo ali kot prenosna naprava. Meri in zapisuje vrednosti, ki se lahko spremljajo preko spleta, ali shranijo za kasnejšo analizo. Izmerjeno vrednost vlage je mogoče pretvoriti v druge oblike: dew-point temperatura, absolutna vlaga, specifična vlaga, mešalno razmerje ali drugo.

Za povezavo z računalnikom ali drugimi napravami ter sistemi, je logger opremljen z USB, RS232 in Ethernet vhodom.

Za brezžično povezavo je napravo mogoče povezati s TP-LINK modemom.

Ethernet povezava nam omogoča

• pošiljanje e-pošte, če je Multilogger v stanju alarma,
• v primeru neuspešne povezave, lahko podatke naložimo na COMET bazo podatkov.

Glavne značilnosti

Do 4 fizični vhodi MiniDin

• Temperaturne sonde Pt1000 z vgrajenim konfiguracijskim pomnilnikom (serija xxx/M)
• Sonde za temperaturo/relativno vlažnost z digitalnim izhodom – DigiS/M, DigiL/M, DIGIH/M
• Sonde so zamenljive brez kalibracije na določeno napravo in ne glede na dolžino kabla. Dolžina kabla je lahko 1, 2, 5, 10, 15 metrov.

Vrednotenje do 16 spremenljivk

Iz štirih priključenih sond/senzorjev je mogoče izračunati do 16 spremenljivk. To je vsota izmerjenih in izračunanih vrednosti. Izračunane vrednosti so lahko nadaljnji izraz vlage – temperatura rosišča, absolutna vlažnost, specifična vlažnost, mešalno razmerje, specifična entalpija. Lahko so tudi rezultat medkanalnih pretvorb, npr. razlika dveh priključenih temperaturnih sond.
Izmerjene vrednosti so shranjene v notranjem nehlapnem pomnilniku. Kapaciteta pomnilnika je do 1 milijon vrednosti. Način beleženja je mogoče nastaviti kot necikličen, ko se beleženje ustavi po polnitvi pomnilnika, ali cikličen, ko se po polnitvi pomnilnika najstarejše shranjene vrednosti prepišejo z novimi.

Izmerjene vrednosti so prikazane na zaslonu z možnostjo osvetlitve ozadja in možnostjo spreminjanja velikosti prikaznih številk.

Napajanje

Multilogger se lahko napaja z napajalnikom ali z baterijami za ponovno polnjenje. Baterije so vedno del naprave (lahko uporabite tudi standardne alkalne baterije AA). Baterije napajajo napravo več mesecev.

Med uporabo napajalnika baterije zagotavljajo rezervno delovanje in beleženje ter meritve med izpadom električne energije. Zahvaljujoč ethernetnemu izhodu naprava obvesti o izpadu prek e-poštnega sporočila.

Meje alarma in indikacija alarma

Za vsak kanal je mogoče nastaviti dve neodvisni meji alarma (tj. izmerjeno ali izračunano vrednost).

Signalizacija alarma je lahko zvočna (vgrajen piskač), optična, pošiljanje opozorila po e-pošti ali alarmni izhod. Izhod alarma je namenjen priključitvi zunanjega zvočnega ali vizualnega alarma.

Komunikacijski vmesniki

Multilogger je vedno opremljen z USB priključkom za komunikacijo, analizo podatkov in tudi za polnjenje polnilnih baterij.

• pošljite e-pošto, ko se alarmno stanje začne ali konča
• uporabite DATALINK: prikažite trenutne vrednosti ali prenesite vrednosti iz pomnilnika v COMET Database v vašem računalniku. Programska oprema COMET Database vsebuje veliko uporabnih orodij za analizo podatkov – grafe, tabele, statistiko itd.
• preprosta brezžična komunikacija z Wi-Fi usmerjevalnikom TP-LINK
• aplikacije drugih proizvajalcev za branje dejanskih izmerjenih vrednosti z uporabo univerzalnih protokolov SNMPv1 in XML
• ogled trenutnih izmerjenih vrednosti s pomočjo spletnega brskalnika

Izhod ALARMNI IZHOD

• Izhod se lahko uporablja za krmiljenje drugih naprav, ko se sproži alarm, kot so zunanji brenčač, telefonski izbirnik itd.
• Vrsta izhoda – tranzistor z odprtim kolektorjem
• Največji preklopni tok – 100 mA
• Največji Napetost na izhodu – 12 V
• Pomožna napetost na priključku – +5 V (samo ob prisotni omrežni napetosti)
• Uporabniki lahko prejmejo alarme, če vrednosti presegajo nastavljene parametre. Alarmi so signalizirani z notranjim brenčalom, 3 LED diodami ali e-poštnimi opozorili prek ethernetnega vhoda.

Tehnične specifikacije

Izmerjena vrednost

• temperatura
• relativna vlažnost
• preštete vrednosti (rosišče…)

TEMPERATURN SENZOR – zunanja sonda Pt1000

• merilno območje -200 °C do +600 °C
• točnost ±0,2 °C (-200 °C do +100 °C); ±0,2 % od odčitka od +100 °C do +600 °C
• ločljivost 0,1 °C

SENZOR TEMPERATURE + VLAGE – zunanja sonda T + RV DIGI

• merilno območje glede na priključeno sondo Digi/M
• točnost glede na priključeno sondo Digi/M
• ločljivost 0,1 °C

ROSIŠČE

• merilno območje glede na priključeno sondo Digi/M
• točnost glede na priključeno sondo Digi/M
• ločljivost 0,1 °C

SPLOŠNI TEHNIČNI PODATKI

• delovna temperatura: -10 °C do +60 °C
• kanali: 4x zunanja temperaturna sonda ali priključljiva sonda za temperaturo in vlažnost
• štete vrednosti: rosišče, absolutna vlažnost, specifična vlažnost, mešalno razmerje, specifična entalpija
• pomnilnik: 1 000 000 vrednosti (neciklični zapis), 600 000 vrednosti (ciklični zapis)
• interval zapisovanja: 1 s do 24 ur
• prikaz in alarm se osvežujeta: vsakih 10 s
• način zapisovanja:
  • neciklično – beleženje podatkov se ustavi po polnitvi pomnilnika
  • ciklično – po polnitvi pomnilnika se najstarejši podatki prepišejo z novimi
• razpoložljive temperaturne enote: stopinje Celzija, stopinje Fahrenheita
• komunikacijski vmesnik: Ethernet, USB, RS232
• komunikacijski protokoli Ethernet: WWW, SNMPv1, XML, DATALINK
• alarmni protokoli: E-pošta
• napajanje: AC adapter 230 V AC/5 V DC (potreben za Ethernet vmesnik)
• življenjska doba baterije: 3 – 4 tedne
• zaščitni razred: IP20
• dimenzije (brez priključkov): 178 mm x 95 mm x 37 mm, brez priključenih kablov
• teža (vključno z baterijami): približno 380 g
• garancija: 3 leta

Za več informacij si oglejte tehnični list v zavihku Dokumentacija.
