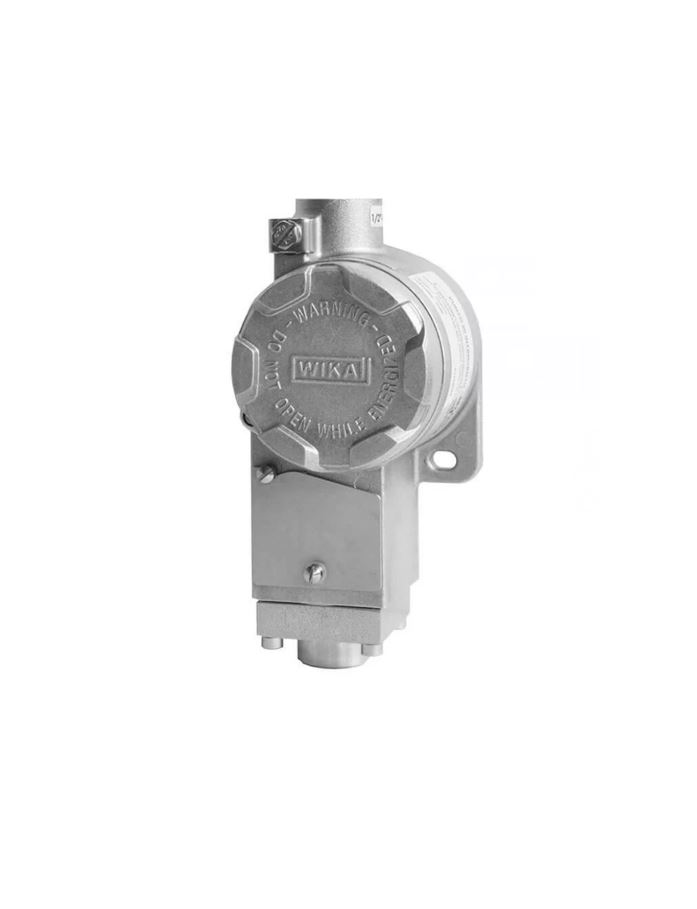

PCS kompaktno tlačno stikalo za procesno industrijo WIKA

Opis

PCS kompaktno tlačno stikalo za procesno industrijo WIKA je bilo razvito posebej za varnostno kritične aplikacije, kjer je na voljo malo prostora.

Visoka kakovost izdelkov in proizvodnja v skladu s standardom ISO 9001 zagotavljata zanesljivo spremljanje vašega obrata. Med proizvodnjo se stikala na vsakem koraku spremljajo s programsko opremo za zagotavljanje kakovosti, nato pa so podvržena 100-odstotnemu preizkušanju.

Vsi deli, ki so v stiku z medijem, so standardno izdelani iz nerjavnega jekla.

Ohišje stikala je na voljo v izvedbi iz aluminijeve zlitine ali nerjavnega jekla.

Za nastavitev preklopne točke preprosto odprete pokrov za dostop. Ta dostop je mogoče po želji tudi zapečatiti.

Dostop do priključne sponke za električno povezavo je zaščiten s privitim pokrovom, ki je z vijakom zavarovan pred nepooblaščenim posegom.

Tlačna stikala so opremljena z enim mikro stikalom, ki omogoča neposredno preklapljanje električnega bremena do AC 250 V, 15 A. Za manjše preklopne moči, na primer pri aplikacijah s krmilniki PLC, je mogoče izbirno izbrati mikro stikala, polnjena z argonom, s pozlačenimi kontakti. Za dva ločena tokokroga so stikala na voljo tudi v izvedbi DPDT (dvopolno preklopno stikalo). Zaradi uporabe membrane s protitlačno vzmetjo kot senzorskega elementa je tlačno stikalo modela PCS izjemno robustno in zagotavlja optimalne delovne lastnosti.

Pri visokih nastavitvenih območjih bat nadomesti ali dopolni membrano kot merilni element. Batni senzorski element je zasnovan za posebne zahteve pri uporabi s tekočimi mediji.

Glavne značilnosti

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla z enakimi dimenzijami; stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0,2 bar … 1,2 bar do 200 bar … 1000 bar ter območja za vakuum
• na voljo izvedba z lastno varnostjo (Ex ia)
• 1 nastavitvena točka, preklopni kontakt SPDT ali DPDT, visoka preklopna zmogljivost do AC 250 V, 15 A

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• nadzor in krmiljenje procesnega tlaka
• varnostno kritične aplikacije v splošni procesni instrumentaciji, zlasti v kemični in petrokemični industriji, industriji nafte in plina, energetiki (vključno z jedrskimi elektrarnami), oskrbi z vodo in ravnanju z odpadnimi vodami ter rudarstvu
• za plinaste in tekoče medije – vključno z agresivnimi, visoko viskoznimi ali onesnaženimi – ter za uporabo v agresivnem okolju
• za merilna mesta z omejenim prostorom, npr. krmilne plošče

Dodatne podrobnosti

Tehnični podatki

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla z enakimi dimenzijami; stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0,2 bar ... 1,2 bar do 200 bar ... 1000 bar ter območja za vakuum
• na voljo izvedba z lastno varnostjo (Ex ia)
• 1 nastavitvena točka, preklopni kontakt SPDT ali DPDT, visoka preklopna zmogljivost do AC 250 V, 15 A
