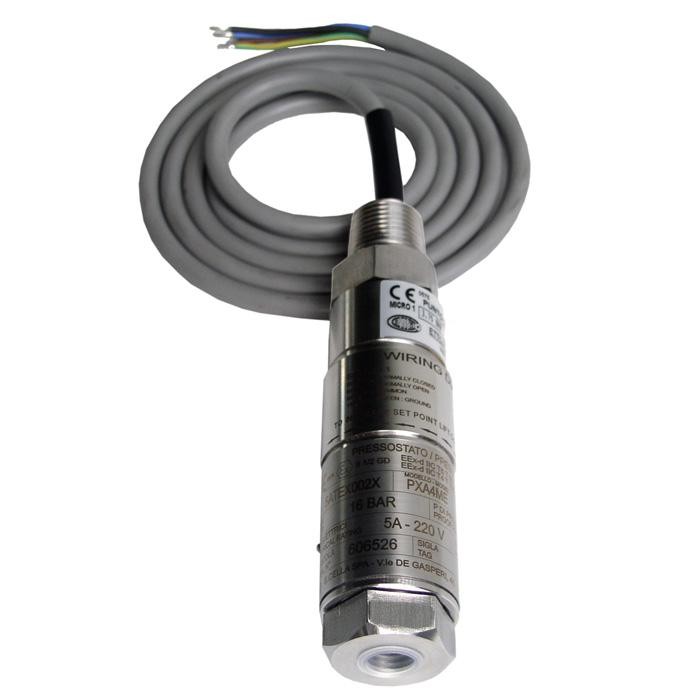

PXS miniaturno tlačno stikalo za procesno industrijo WIKA

Opis

PXS miniaturno tlačno stikalo za procesno industrijo WIKA iz nerjavečega jekla je bilo razvito posebej za varnostno kritične aplikacije. Velika prednost mehanskih tlačnih stikal je, da za postopek preklapljanja ne potrebujejo napajalne napetosti.

Med proizvodnjo se stikala na vsakem koraku spremljajo s programsko opremo za zagotavljanje kakovosti, nato pa so podvržena 100-odstotnemu preizkušanju.
Zaradi kompaktne zasnove je tlačno stikalo modela PXS mogoče vgraditi v merilna okolja z omejenim prostorom. Robustno ohišje stikala iz nerjavnega jekla 316 kljubuje zahtevnim in korozivnim delovnim pogojem v procesni industriji, pri čemer omogoča delovna območja do 1000 barov.

Tlačno stikalo je opremljeno z mikro stikali, ki omogočajo neposredno preklapljanje električne obremenitve do AC 250 V, 5 A, s ponovljivostjo 1 % nastavljene vrednosti.

Glede na aplikacijo je mogoče izbrati ustrezno izvedbo kontaktov in električnega priključka; na primer, hermetično zaprta mikro stikala so primerna za korozivne pogoje okolice, izvedbe kontaktov DPDT pa za dva ločena tokokroga.

Krožna vzmet (Belleville) zagotavlja sočasno sprožitev kontakta DPDT in s svojim delovanjem s hitrim preklopom (snap-action) povečuje stabilnost ter odpornost proti vibracijam.

Za varnostne aplikacije je tlačno stikalo opcijsko na voljo v izvedbi s kvalifikacijo SIL-2 ali SIL-3.

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Glavne značilnosti

• kompaktna in vitka zasnova
• robustno ohišje stikala iz nerjavnega jekla 316, stopnja zaščite IP66, NEMA 4X
• širok nabor nastavitvenih območij: od 1 bar … 2,5 bar do 200 bar … 1000 bar
• ponovljivost nastavitvene točke ≤ 1 % za zanesljivo preklapljanje
• visoka preklopna zmogljivost ter velik izbor različic kontaktov in električnih priključkov

Uporaba

• nadzor in krmiljenje procesnega tlaka
• varnostno kritične aplikacije v splošni procesni instrumentaciji, zlasti v kemični in petrokemični industriji, industriji nafte in plina, energetiki (vključno z jedrskimi elektrarnami), oskrbi z vodo in ravnanju z odpadnimi vodami ter rudarstvu
• za plinaste in tekoče medije – vključno z agresivnimi, zelo viskoznimi ali onesnaženimi – ter za uporabo v agresivnih okoljih
• za merilna mesta z omejenim prostorom, npr. krmilne plošče

Dodatne podrobnosti

Tehnični podatki

• kompaktna in vitka zasnova
• robustno ohišje stikala iz nerjavnega jekla 316, stopnja zaščite IP66, NEMA 4X
• širok nabor nastavitvenih območij: od 1 bar … 2,5 bar do 200 bar … 1000 bar
• ponovljivost nastavitvene točke ≤ 1 % za zanesljivo preklapljanje
• visoka preklopna zmogljivost ter velik izbor različic kontaktov in električnih priključkov
