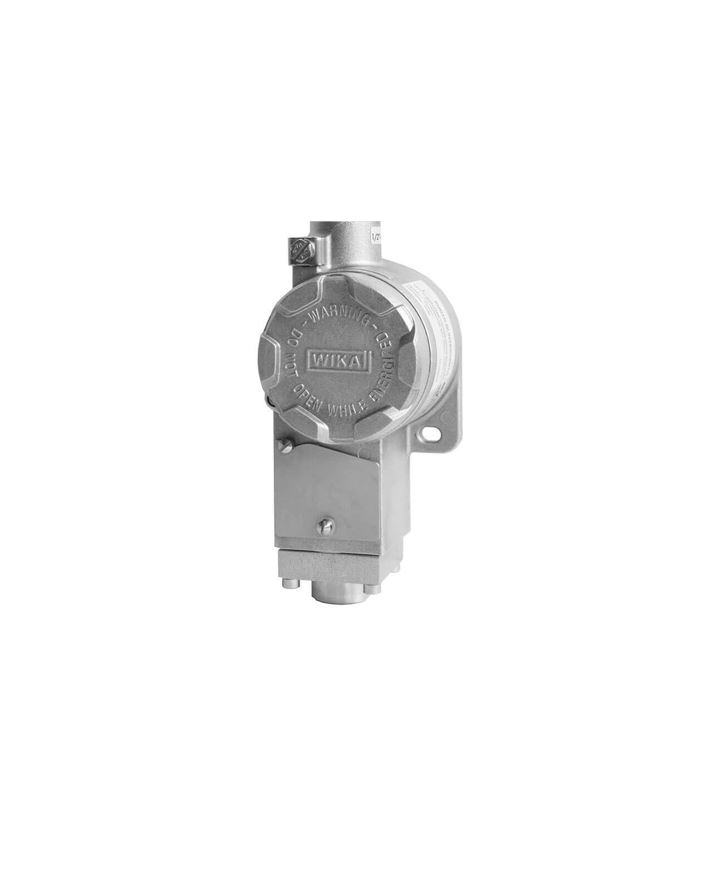

PCA kompaktno tlačno stikalo (Ex d), WIKA

Opis

PCA kompaktno tlačno stikalo (Ex d) WIKA je bilo razvito posebej za varnostno kritične aplikacije z omejenim prostorom. Visoka kakovost izdelkov in proizvodnja v skladu s standardom ISO 9001 zagotavljata zanesljivo spremljanje vaše naprave.

Med proizvodnjo se mehanska tlačna stikala na vsakem koraku spremljajo s programsko opremo za zagotavljanje kakovosti, nato pa so podvržena 100-odstotnemu preizkušanju.

Vsi deli, ki so v stiku z medijem, so standardno izdelani iz nerjavnega jekla. Ohišje stikala je na voljo iz aluminijeve zlitine ali nerjavnega jekla. Za nastavitev preklopne točke preprosto odprete pokrov za dostop; ta dostop je mogoče po želji tudi zapečatiti. Dostop do priključne sponke za električno povezavo je zaščiten s privitim pokrovom, ki je z vijakom zavarovan pred nepooblaščenim posegom.

Mehanska tlačna stikala so opremljena z enim mikro stikalom, ki omogoča neposredno preklapljanje električne obremenitve do AC 250 V, 15 A. Za manjše preklopne moči, na primer pri uporabi s krmilniki PLC, je mogoče izbrati mikro stikala, polnjena z argonom in opremljena s pozlačenimi kontakti. Za dva ločena tokokroga so stikala na voljo tudi v izvedbi DPDT (dvopolno preklopno stikalo).

Z uporabo membrane in nasprotne vzmeti kot merilnega elementa je mehansko tlačno stikalo modela PCA izjemno robustno in zagotavlja optimalne delovne lastnosti. Pri srednjih in visokih nastavitvenih območjih (od 3 barov … 25 barov dalje) bat nadomesti ali dopolni membrano kot senzorski element. Batni senzorski element je zasnovan posebej za zahteve tekočih medijev.

Glavne značilnosti

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla z enakimi dimenzijami; stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0,2 bar … 1,2 bar do 200 bar … 1000 bar ter območja za vakuum
• ponovljivost nastavitvene točke ≤ 1 % merilnega območja
• 1 nastavitvena točka, izvedba SPDT ali DPDT, visoka preklopna zmogljivost do AC 250 V, 15 A

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• nadzor in krmiljenje procesnega tlaka
• varnostno kritične aplikacije v splošni procesni instrumentaciji, zlasti v kemični in petrokemični industriji, industriji nafte in plina, energetiki (vključno z jedrskimi elektrarnami), oskrbi z vodo in ravnanju z odpadnimi vodami ter rudarstvu
• za plinaste in tekoče medije – vključno z agresivnimi, visoko viskoznimi ali onesnaženimi – ter za uporabo v agresivnem okolju
• za merilna mesta z omejenim prostorom, npr. krmilne plošče

Dodatne podrobnosti

Tehnični podatki

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla z enakimi dimenzijami; stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0,2 bar ... 1,2 bar do 200 bar ... 1000 bar ter območja za vakuum
• ponovljivost nastavitvene točke ≤ 1 % merilnega območja
• 1 nastavitvena točka, izvedba SPDT ali DPDT, visoka preklopna zmogljivost do AC 250 V, 15 A
