Opis

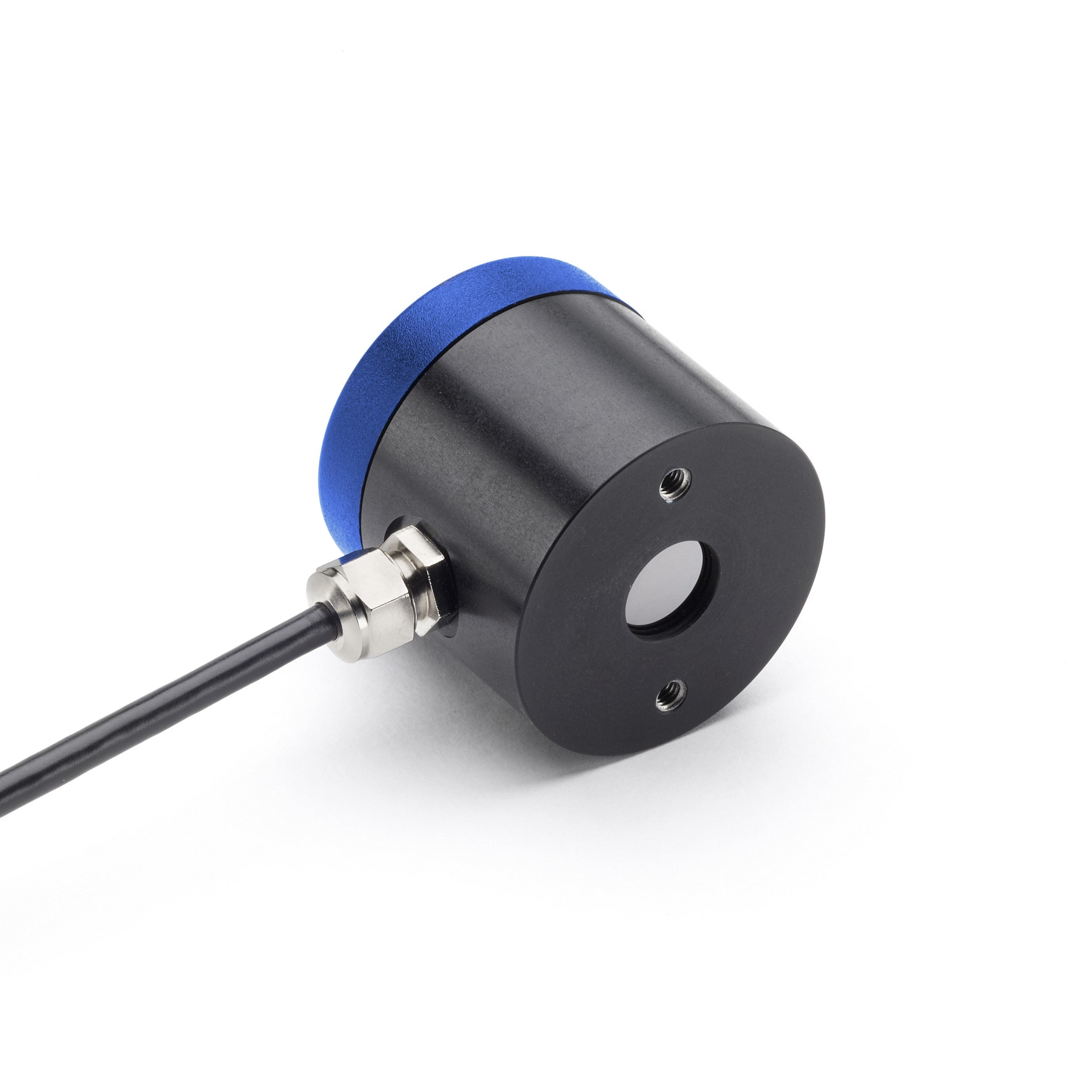

PyroSigma miniaturni industrijski infrardeči (IR) temperaturni senzor z vgrajenim zaslonom. Majhne dimenzije in posebno ohišje z nizkim profilom je idealno za uporabo v območjih, kjer imamo omejen prostor za glavo senzorja, kot so na primer IR sušilniki, sušilci, stroji za laminiranje in razdelilne omare.
PyroSigma je popolnoma nastavljiv za povprečevanje, zadrževanje obdelave, emisivnost in izhodno lestvico.
Prednosti PyroSigma
- majhen, poceni industrijski infrardeči senzor temperature
- kabel s stranskim vhodom: idealen za montažo v tesnih prostorih
- izhodna napetost, nastavljiva 0 … 10 / 0 … 5 / 1 … 5 V DC
- meri temperature od 0 °C do 1000 °C
- popolnoma nastavljiv za povprečenje, obdelavo zadrževanja, emisijsko sposobnost, izhodno lestvico itd.
- alarmni izhod
- ohišje z nizkim profilom za aplikacije z omejenim prostorom za glavo, npr. IR utrjevanje, sušilniki, stroji za laminiranje, stikalne omare itd
- ni zasnovano ali odobreno za odkrivanje vročine
Tehnične specifikacije
- merilno temperaturno območje: od 0 do 1000 °C
- analogni izhod: na izbiro 0 … 5, 1 … 5 ali 0 … 10 V DC, linearni z izmerjeno temperaturo
- alarmni izhod: odprt kolektor z nastavljivim temperaturnim pragom in histerezo
- vidno polje: divergentna optika 15:1
- točnost: ±1.5 % odčitka ali ± 1.5 °C, kar je večje
- ponovljivost: ±0.5 % odčitka ali ±0.5 °C, kar je večje
- odzivni čas: 250 ms
- konfiguracija: prek vgrajenega zaslona in krmilnikov
- nastavitev emisivnosti: nastavljiva od 0.2 do 1.0
- najvišji temperaturni razpon (linearni izhod): 1000 °C
- najmanjši temperaturni razpon (linearni izhod): 100 °C
- spektralno območje: 8 … 14 µm
- napajalna napetost: 24 V DC (maks. 28 V DC)
- min. napajalna napetost (pri senzorju):
- 12 V DC (za izhod 0 … 10 V)
- 6 V DC (za 0 … 5 V ali 1 … 5 V izhod)
- največji poraba toka (senzor): 10 mA
- izhod alarma z odprtim kolektorjem: 6 … 24 V DC, 50 mA max
- okoljska ocena: IP65
- razpon temperature okolja: 0 … 70 °C
- relativna vlažnost: največ 95 %. brez kondenzacije
- elektromagnetna združljivost (EMC): EN61326-1, EN61326-2-3 (električna oprema za merjenje, nadzor in laboratorijsko uporabo – EMC zahteve – Industrija)
- skladno z RoHS: da
- p, ki jih je mogoče konfigurirati: vrsta in temperaturno območje linearne napetosti izhodni prag alarma in histereza nastavitev emisivnosti odbita temperatura (npr. za merjenje tarče v pečici ali peči)
- temperaturne enote: °C / °F
- konstrukcija: črno eloksiran aluminij in modri ABS
- dolžina kabla: standardno 1 meter (daljše dolžine so na voljo po naročilu)
- teža z 1 metrskim kablom: 65 g
Še veliko več uporabnih informacij najdete v zavihku Dokumentacija.
